▍ Descrição do produto

O que é uma haste de suporte de grafite?

Uma haste de suporte de grafite, também conhecida como barra de suporte de grafite, haste de grafite ou coluna de grafite, é um componente estrutural em forma de haste feito de grafite de alta pureza por meio de prensagem isostática e usinagem de precisão. Não é apenas um 'componente de suporte' - em sistemas de campo térmico industriais modernos, as hastes de suporte de grafite desempenham diversas funções críticas, incluindo suporte de carga, posicionamento de campo térmico, isolamento de atmosfera e transmissão de precisão.

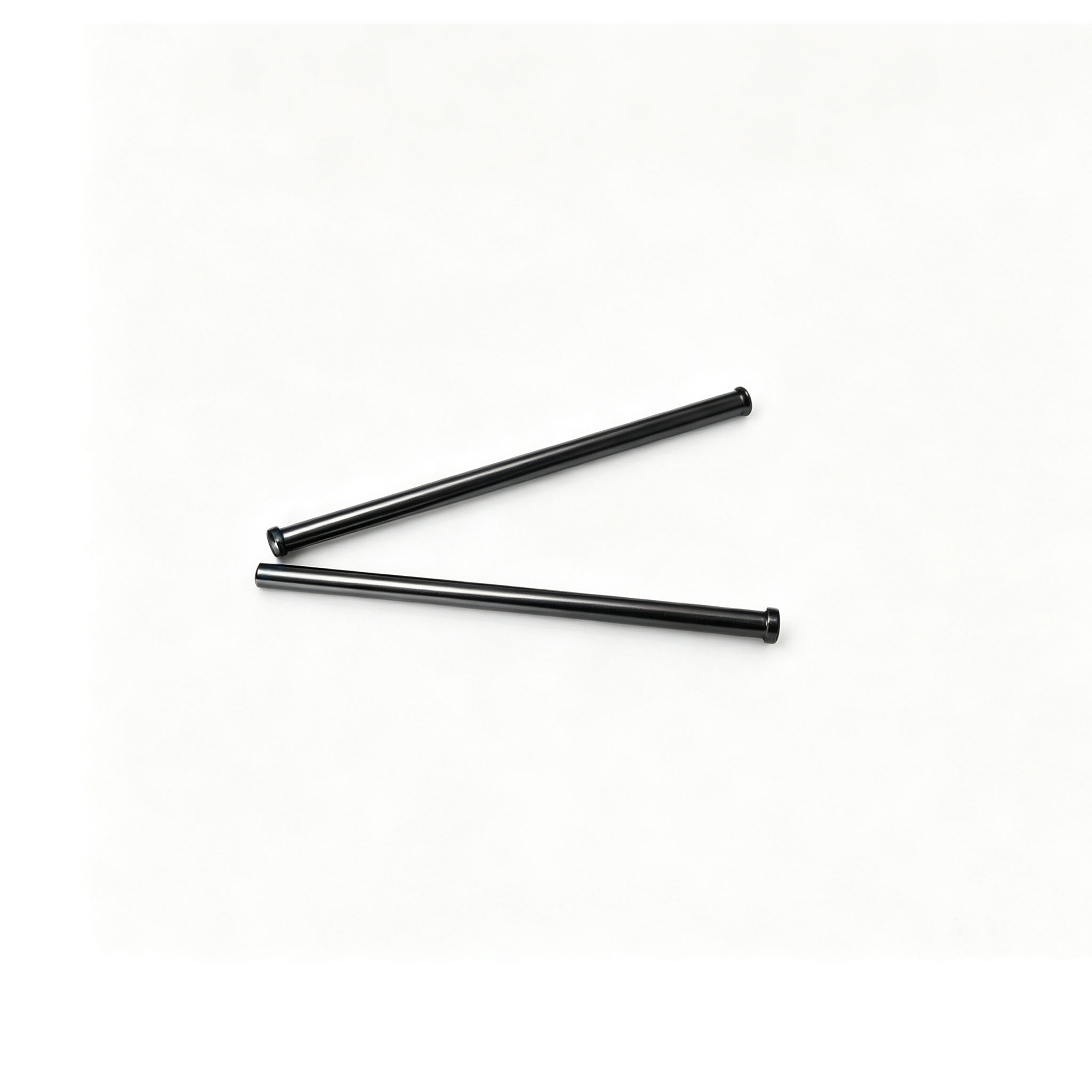

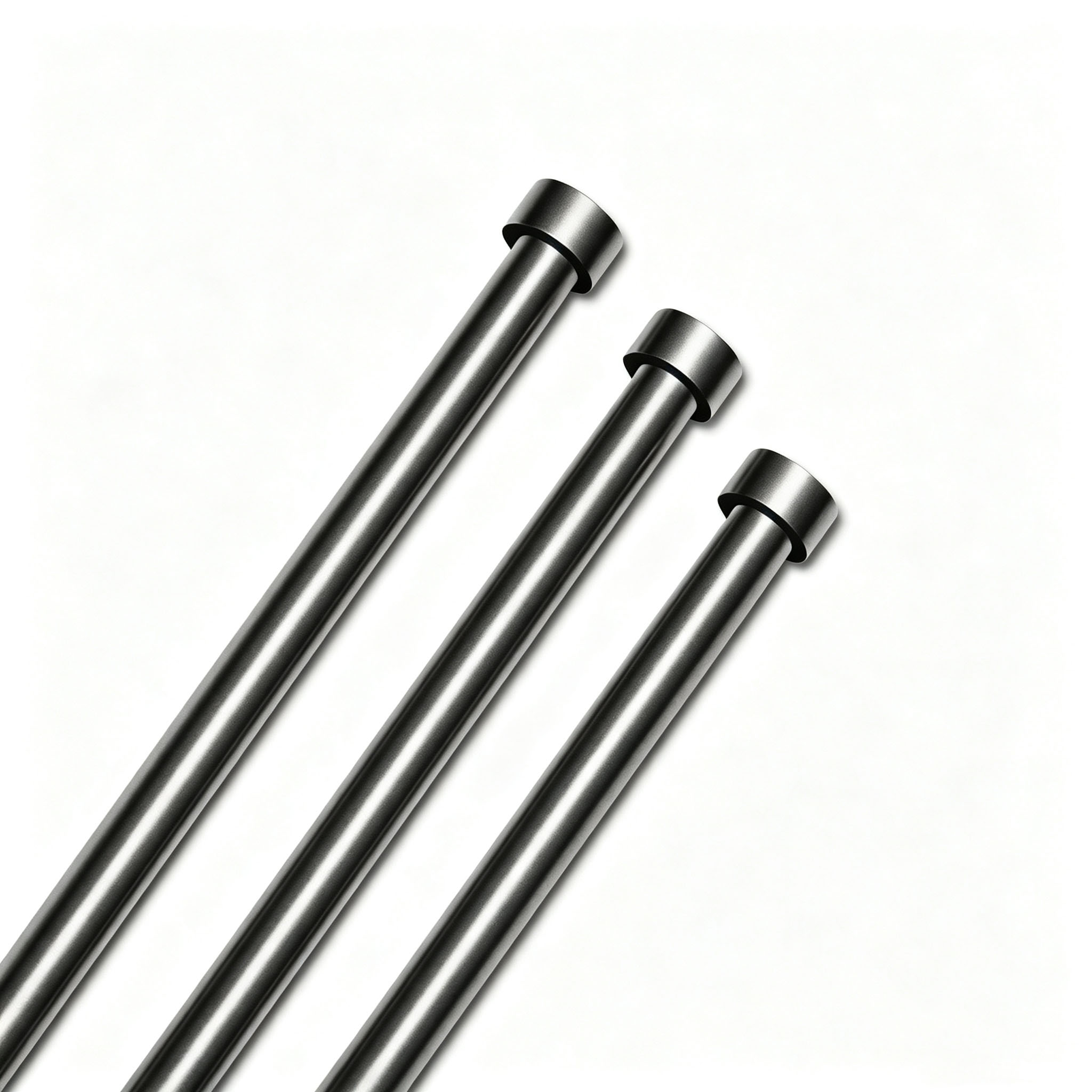

Haste de suporte de grafite fina

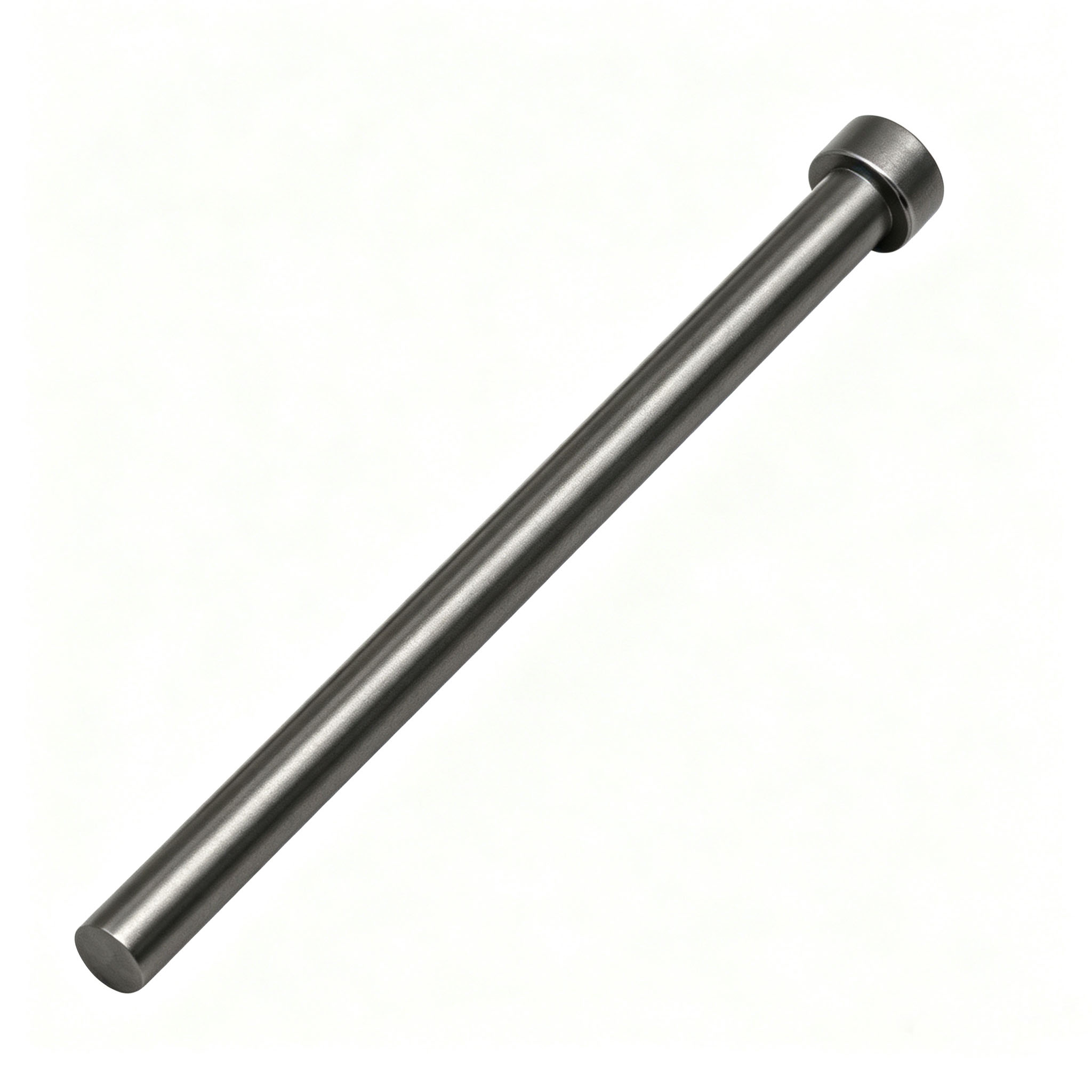

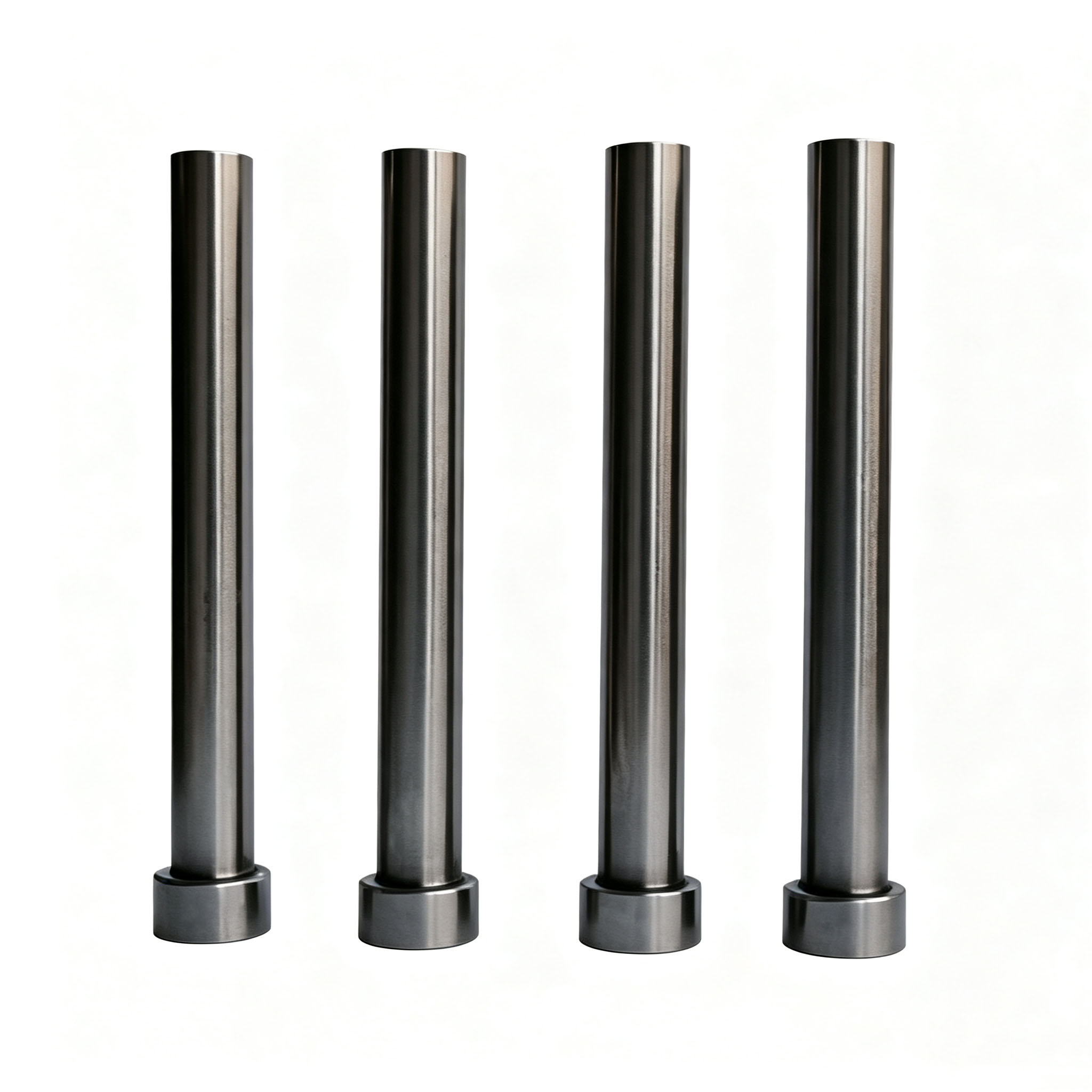

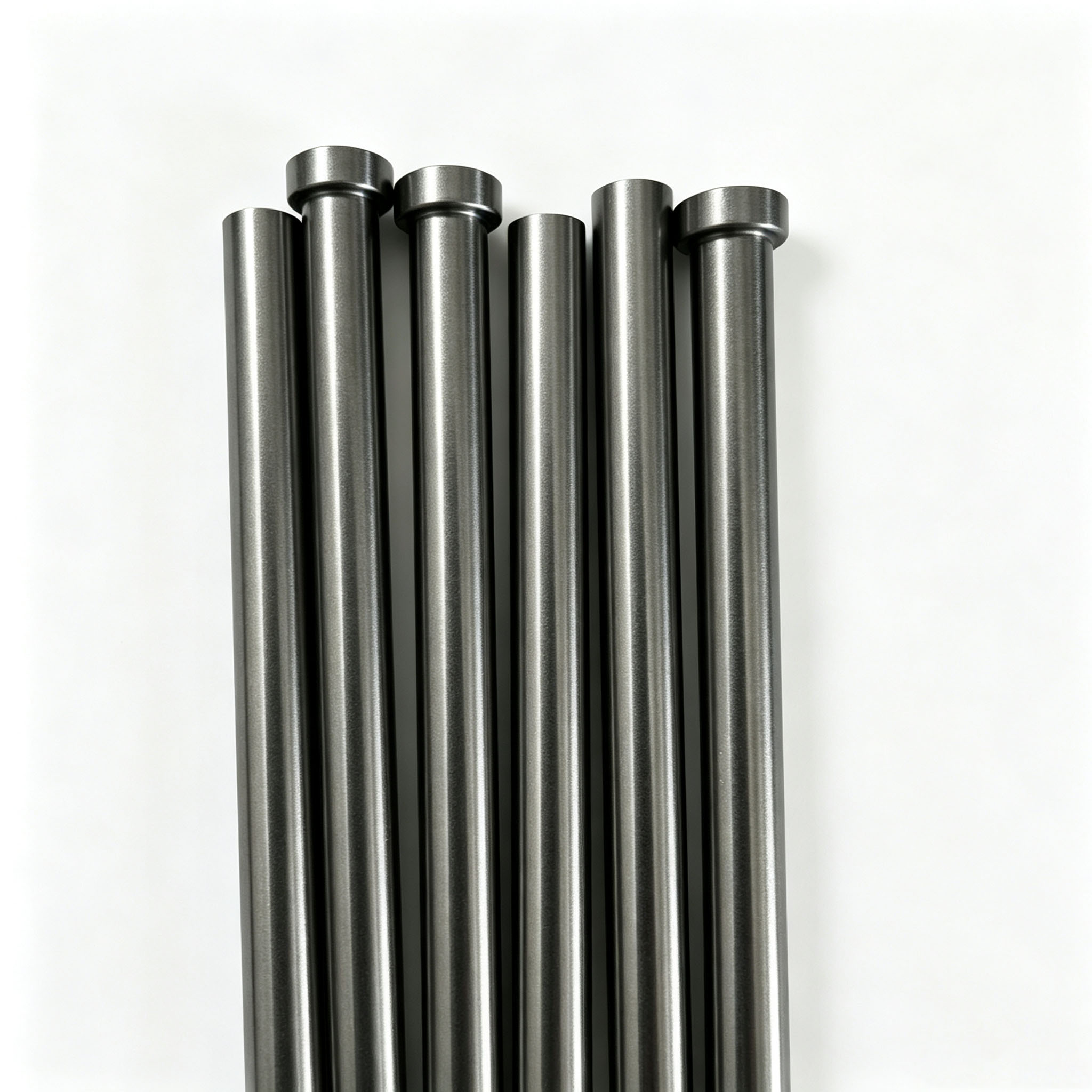

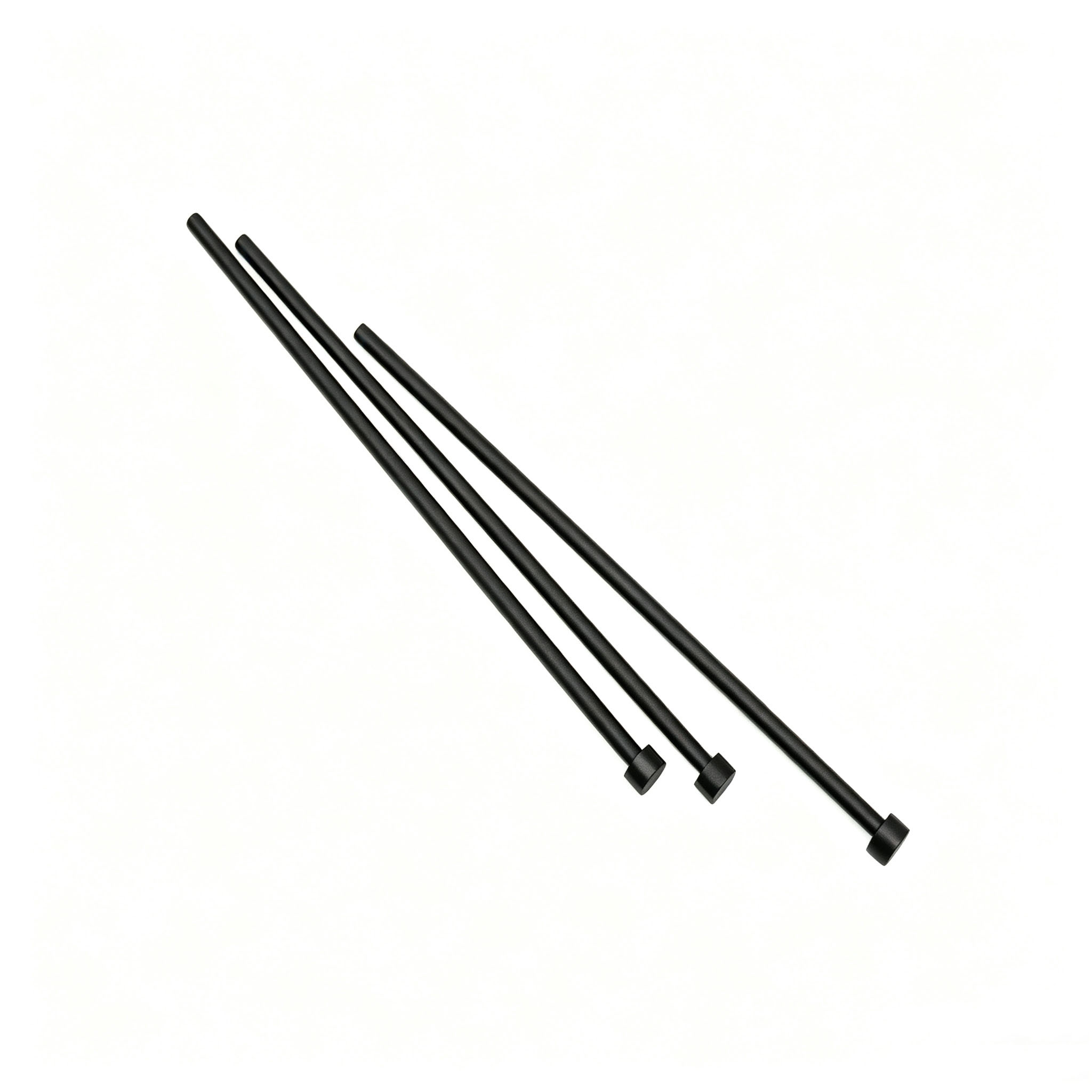

Haste de grafite de cabeça integrada padrão

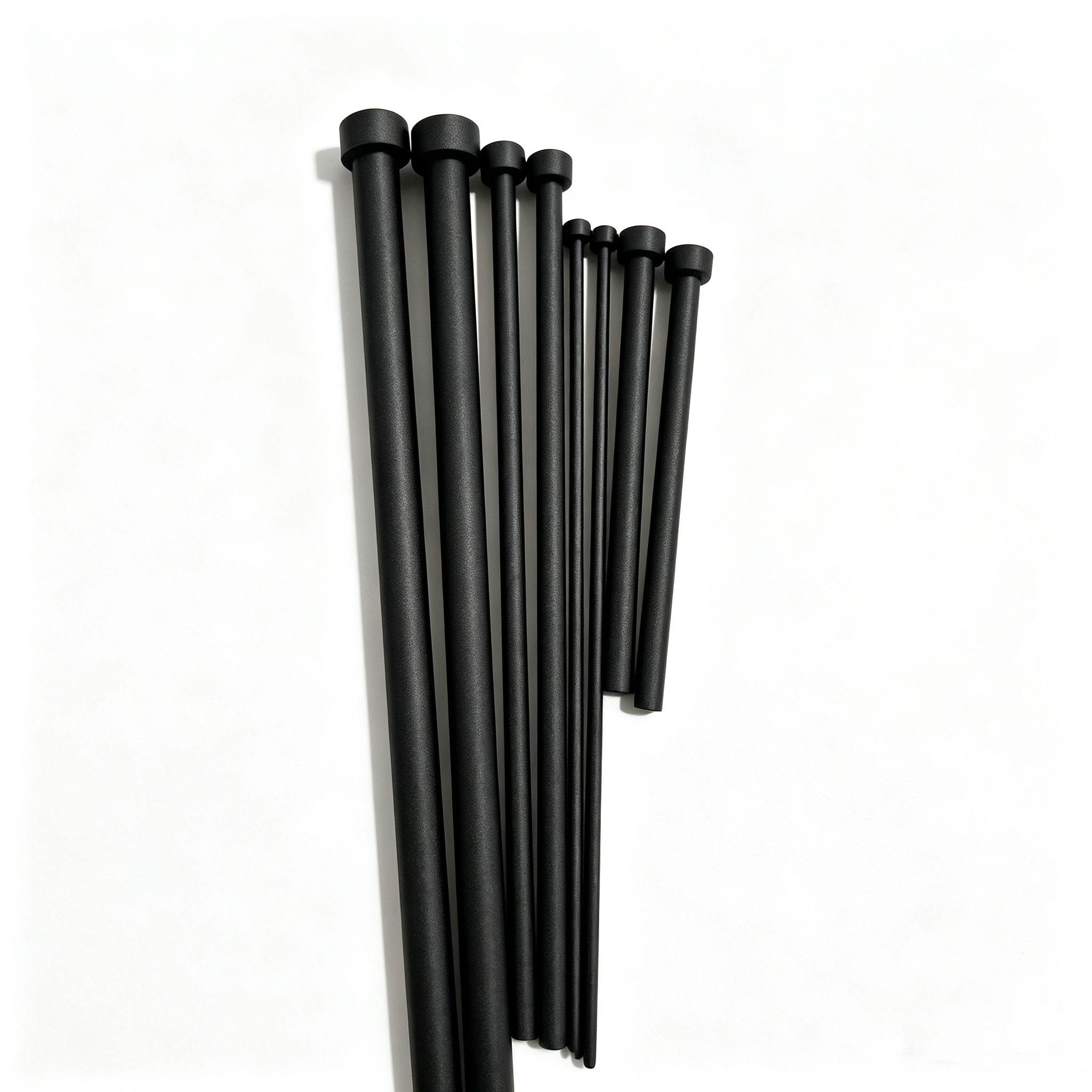

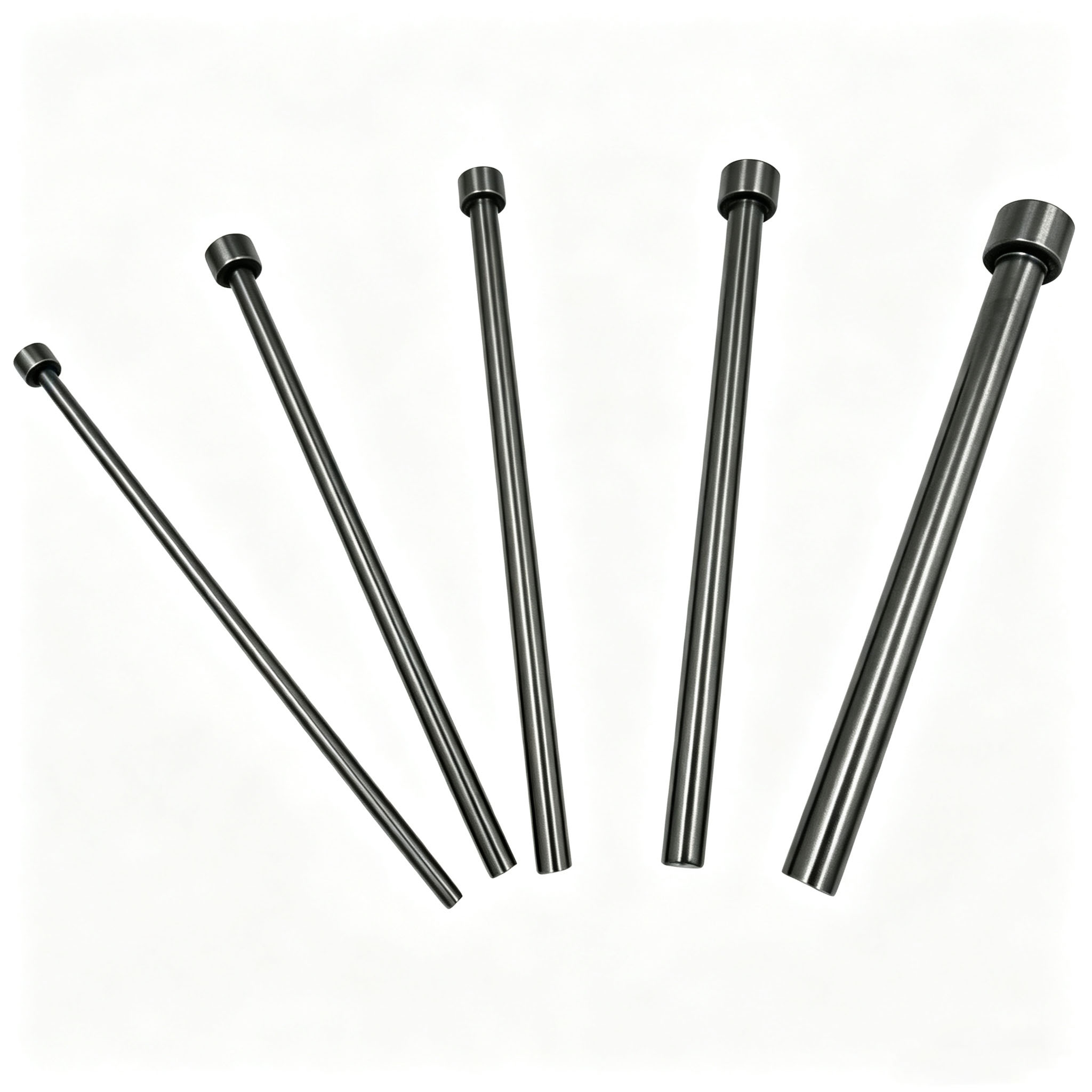

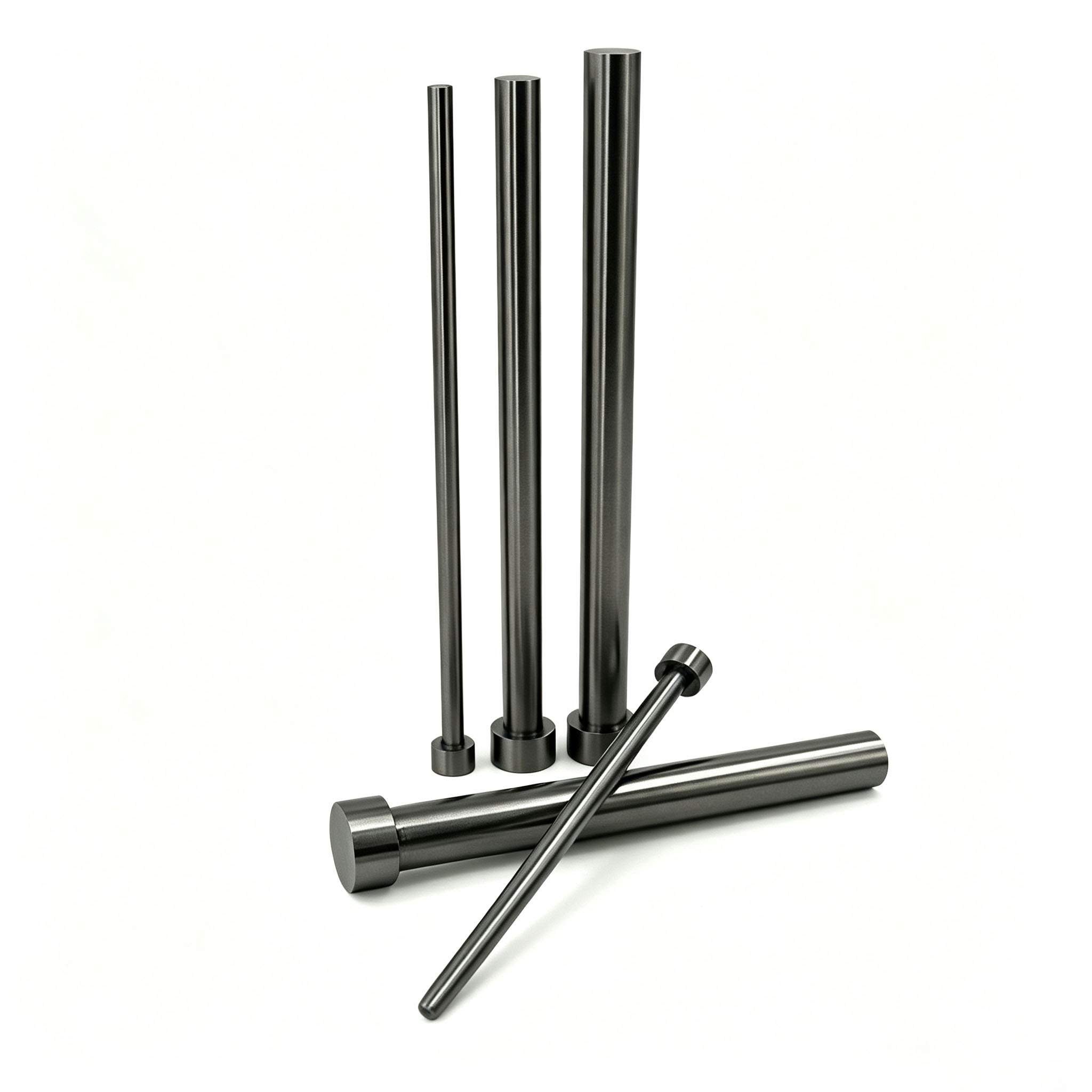

Eixo transportador de grafite de tamanho misto

Em comparação com componentes de suporte metálico (hastes de molibdênio, hastes de tungstênio e ligas resistentes ao calor), as hastes de suporte de grafite oferecem vantagens de desempenho extremamente significativas em ambientes de temperatura ultra-alta:

Insight principal: Durante a extração de silício monocristalino para semicondutores, se a haste de suporte contiver vestígios de impurezas metálicas, como ferro, níquel ou cobre (> 10 ppm), essas impurezas se volatilizarão em temperaturas acima de 2.000°C e se depositarão no silício fundido, causando diretamente deslocamentos de cristal e uma diminuição na vida útil do portador minoritário, resultando no descarte de todo o lote de material de silício. As hastes de suporte de grafite de alta pureza da Ningheda passam por tratamento de purificação em alta temperatura, com teor de cinzas controlado para <50 ppm, proporcionando um ambiente de suporte de 'contaminação zero' para o crescimento de cristais.

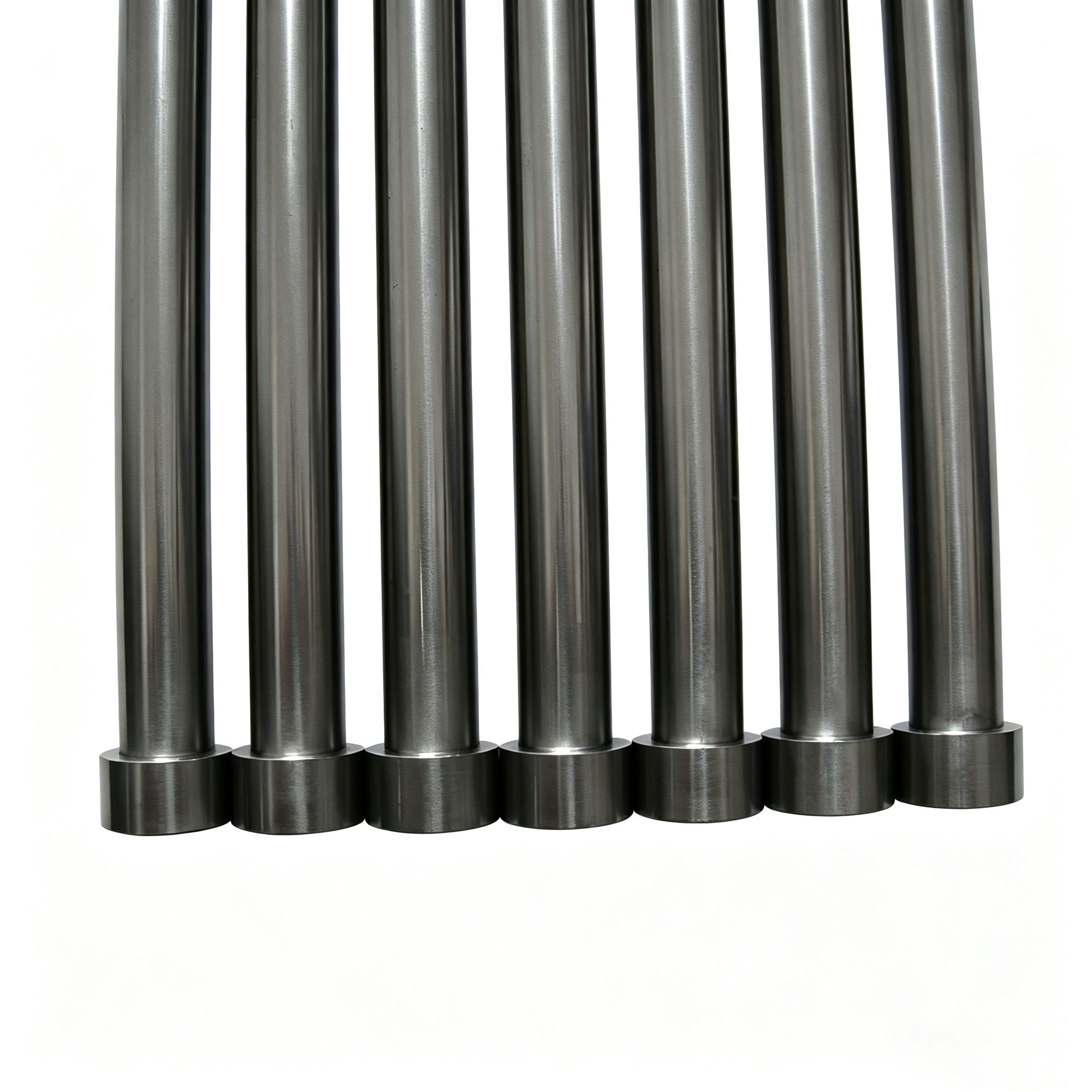

Haste de suporte de grafite polida em lote

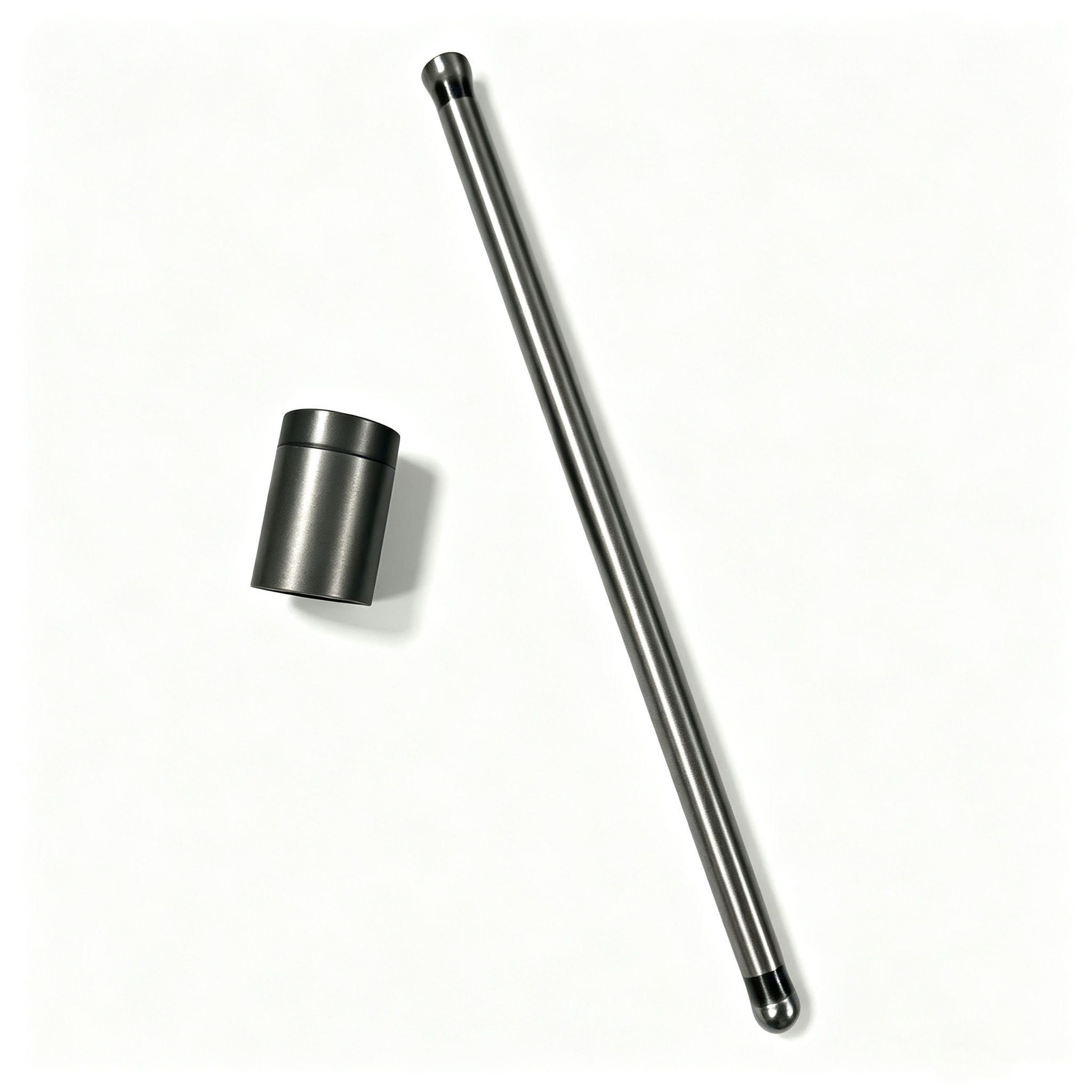

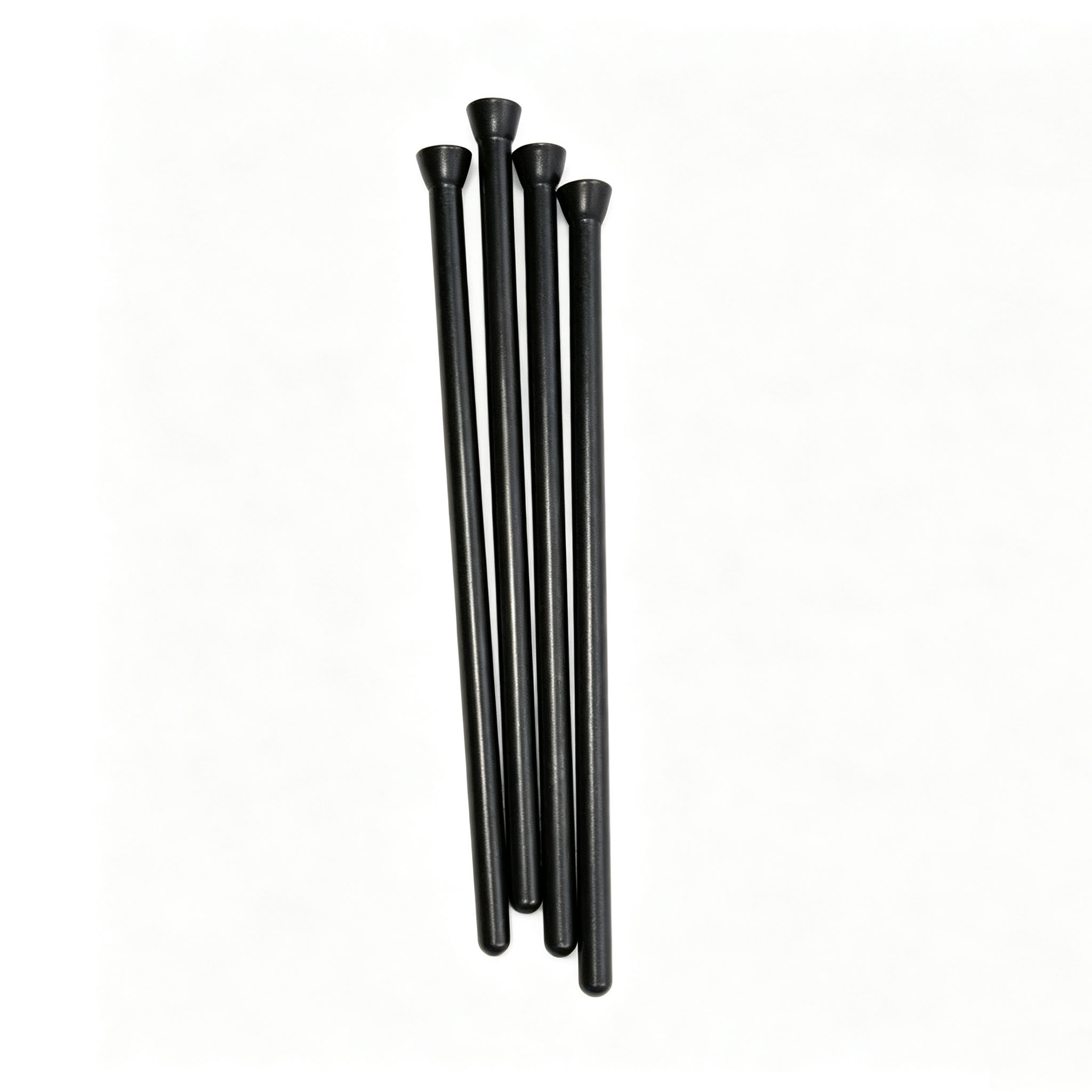

Haste de grafite com ponta esférica e manga

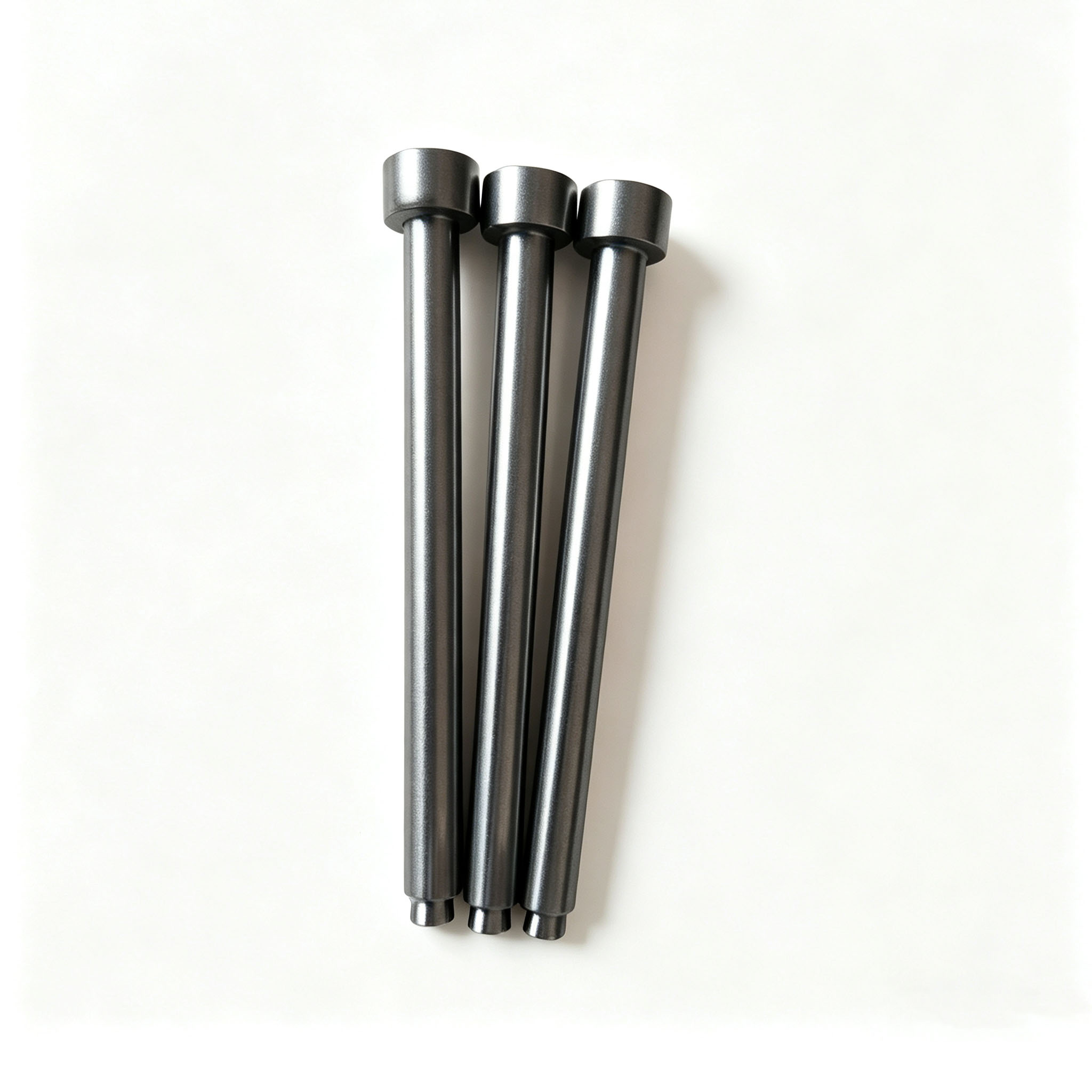

Eixo de suporte curto de grafite de alta carga

▍ Vantagens do produto

1. Vantagens das propriedades do material

① Estabilidade em temperaturas ultra-altas

A grafite tem uma temperatura de sublimação tão alta quanto 3.652°C e mantém resistência mecânica estável mesmo em temperaturas acima de 2.000°C em atmosferas não oxidantes (vácuo, argônio, nitrogênio).

Seu coeficiente de expansão térmica é de apenas 1/3 a 1/5 do dos metais, resultando em alterações dimensionais mínimas durante flutuações repentinas de temperatura e evitando deformações estruturais causadas por tensões térmicas.

② Excelente resistência ao choque térmico

A grafite tem uma alta condutividade térmica (80–150 W/m·K), permitindo que o calor se difunda rápida e uniformemente.

Ele pode suportar taxas de aquecimento e resfriamento de >1.000°C/min, tornando-o adequado para ciclos térmicos frequentes na produção em lote.

③ O 'Rei da Inércia' no Mundo Químico

Exceto para ácidos oxidantes fortes (HNO₃ concentrado, H₂SO₄ concentrado) e atmosferas oxidantes de alta temperatura, a grafite é inerte em relação à grande maioria dos metais fundidos, soluções ácidas, alcalinas e salinas, bem como solventes orgânicos.

Não molha, não reage nem contamina meios como alumínio fundido, cobre, prata e vidro

④ Autolubrificação e usinabilidade

A estrutura cristalina em camadas confere ao grafite propriedades autolubrificantes naturais, garantindo conexões roscadas suaves sem gripagem

A baixa dureza (dureza Shore 40–70) permite a usinagem de geometrias complexas: furos internos, roscas, degraus, ranhuras e seções transversais irregulares

Haste de suporte de grafite polida única

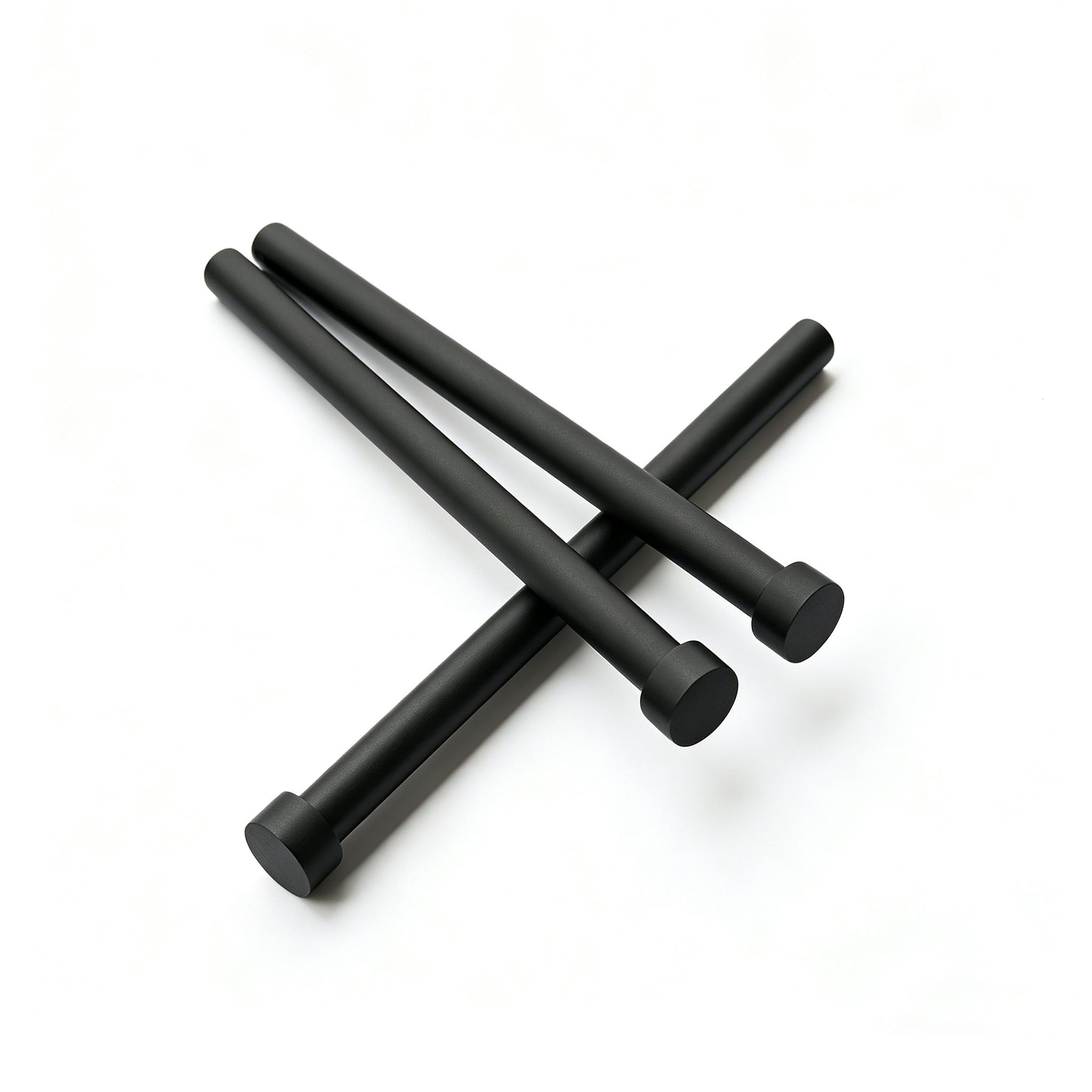

Haste transportadora de grafite fina e fosca

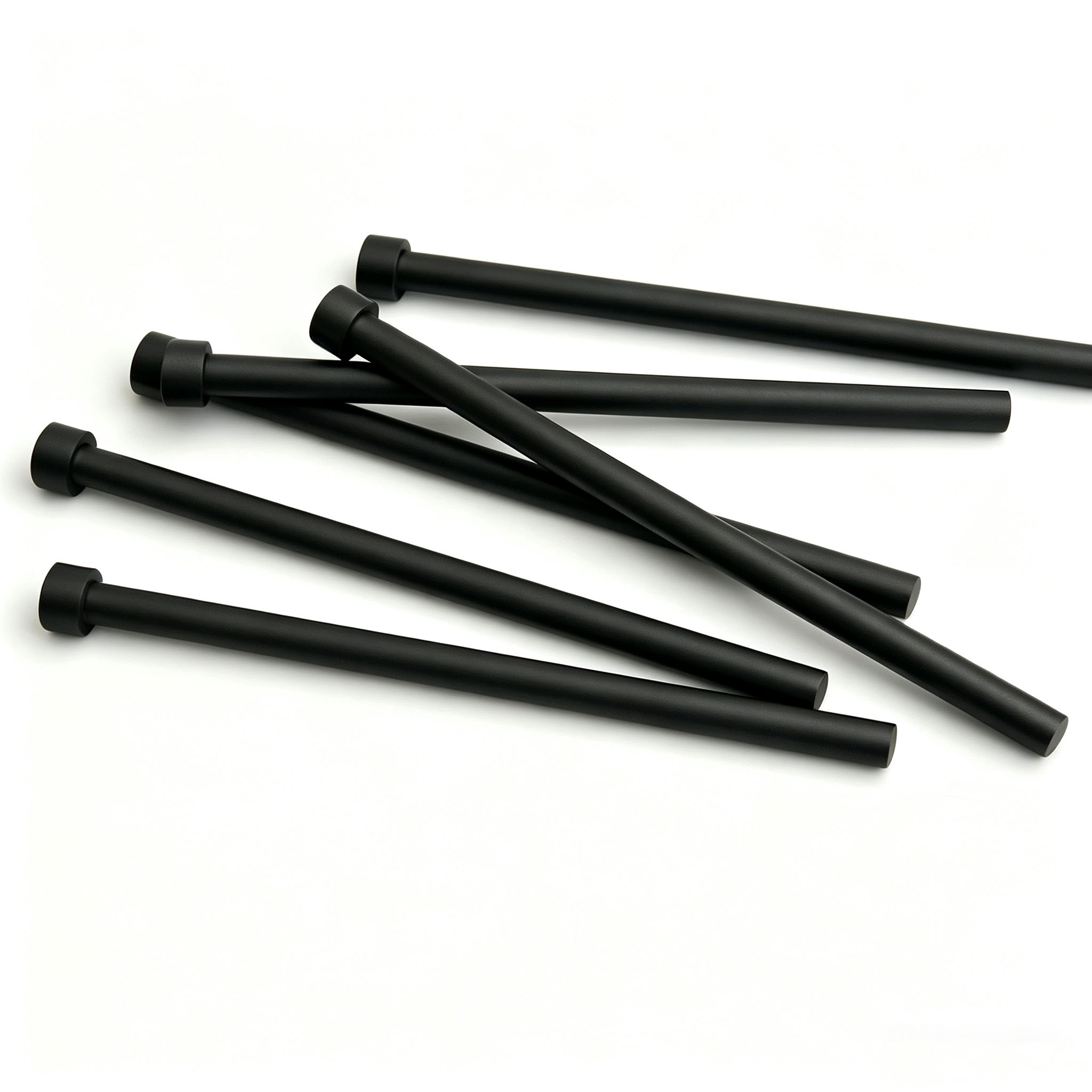

Barra de suporte de grafite preto fosco em massa

2. Vantagens da capacidade de fabricação

Notas de personalização: As especificações acima são apenas para referência. Os produtos reais podem ser personalizados de acordo com os desenhos do cliente, incluindo: redutores, furos internos, roscas externas, roscas internas, ranhuras anulares, furos para pinos de localização e seções transversais especiais. Fique à vontade para fornecer desenhos ou especificações técnicas; responderemos com uma avaliação de viabilidade e orçamento dentro de 24 horas.

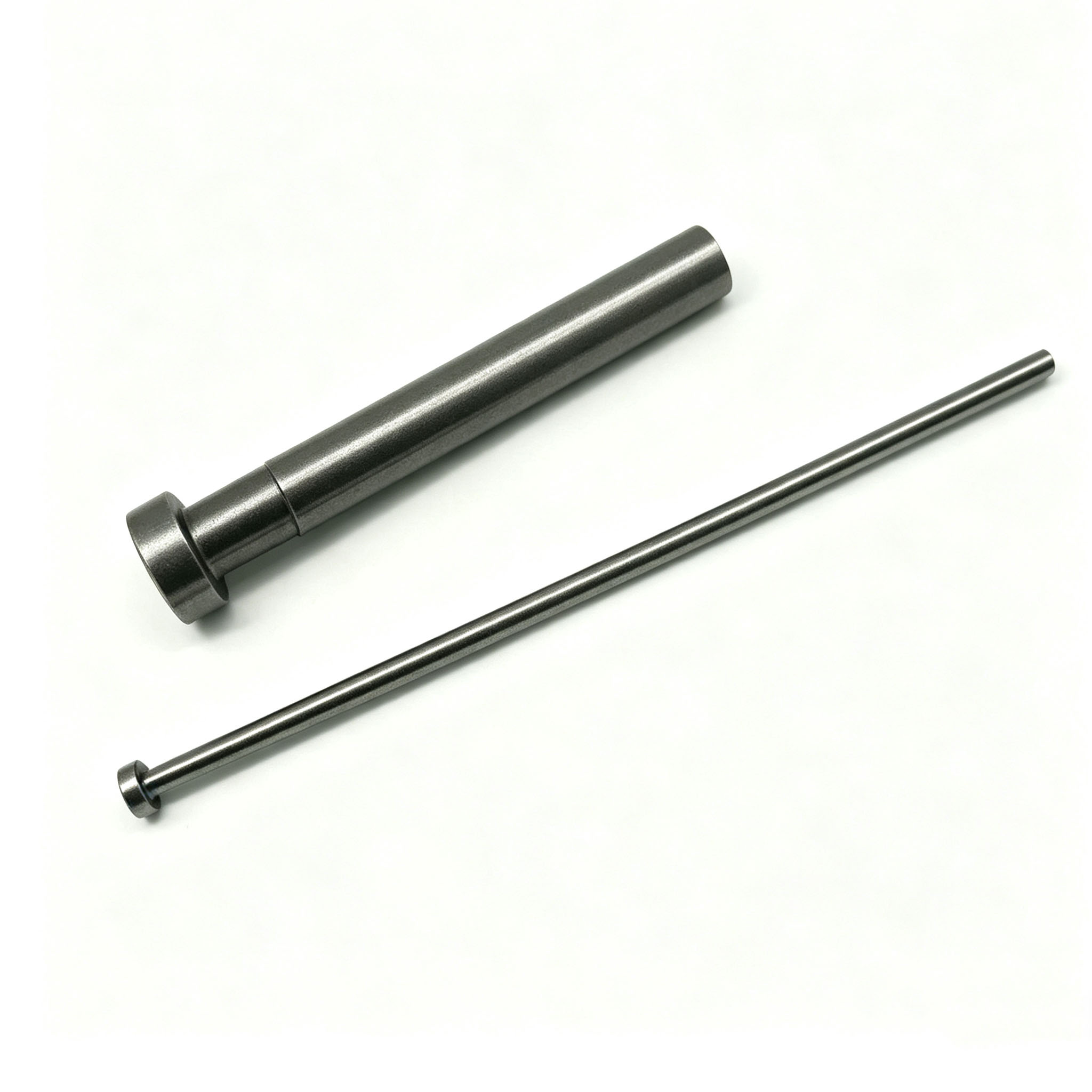

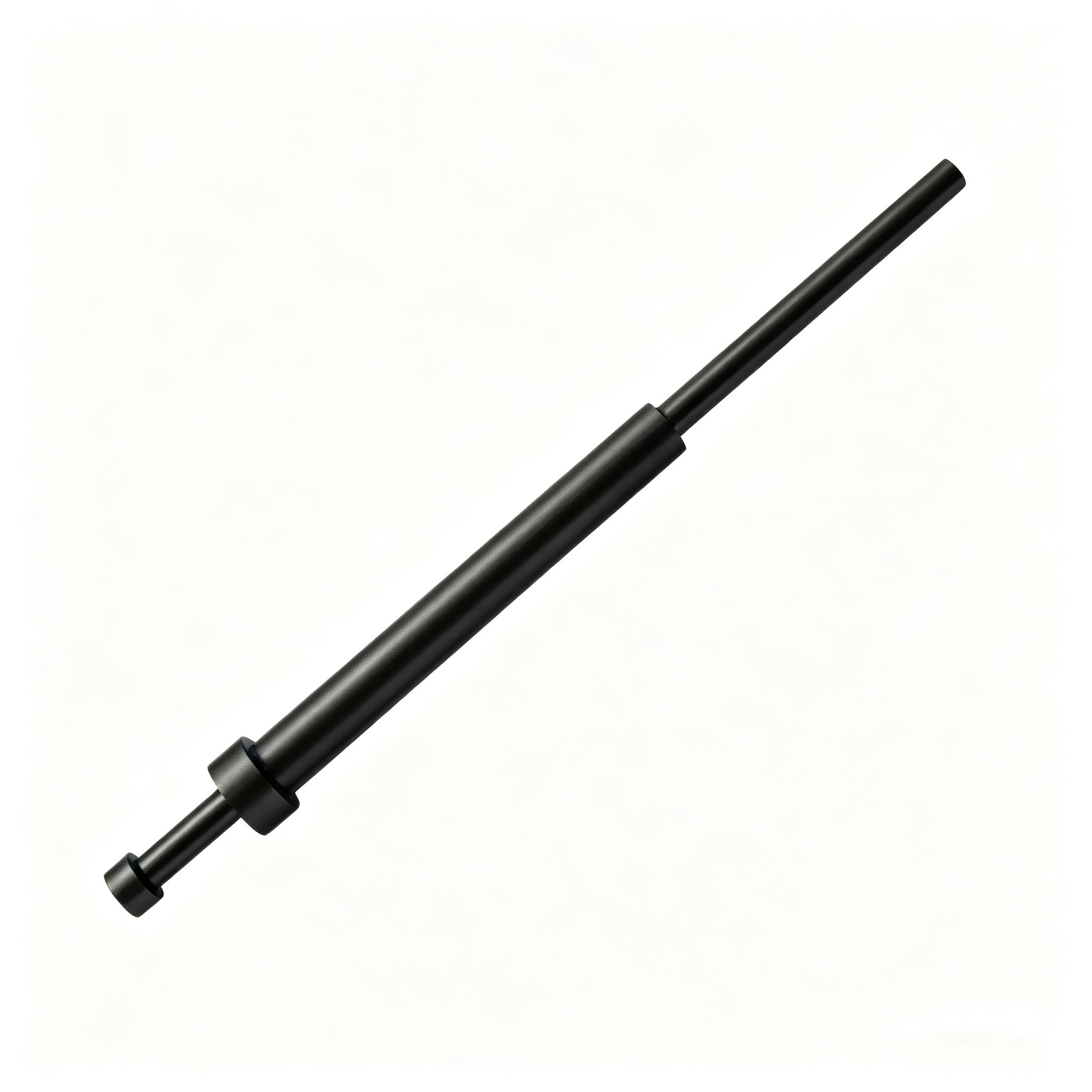

Haste de suporte de grafite personalizada tipo passo

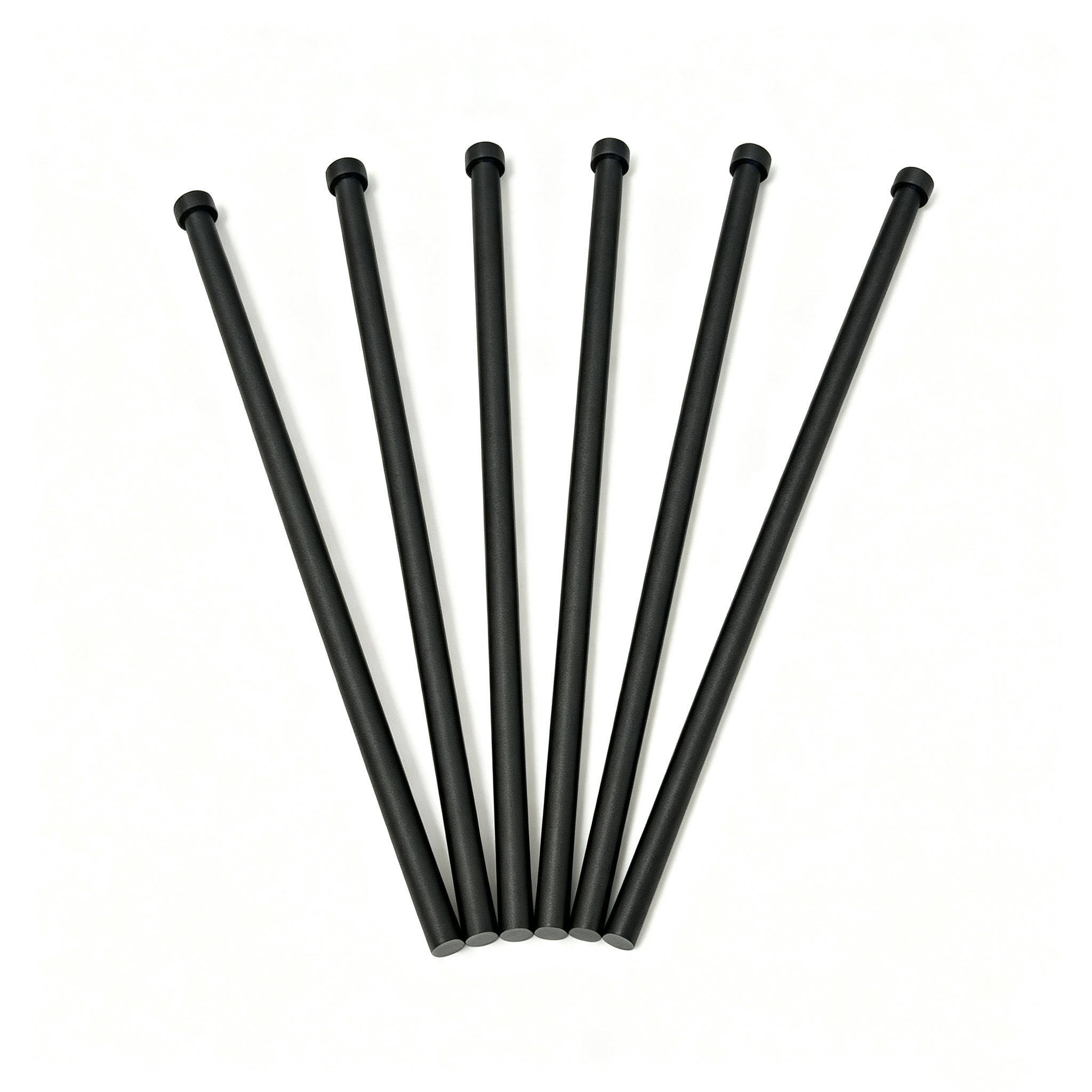

Haste de grafite padrão disposta em leque

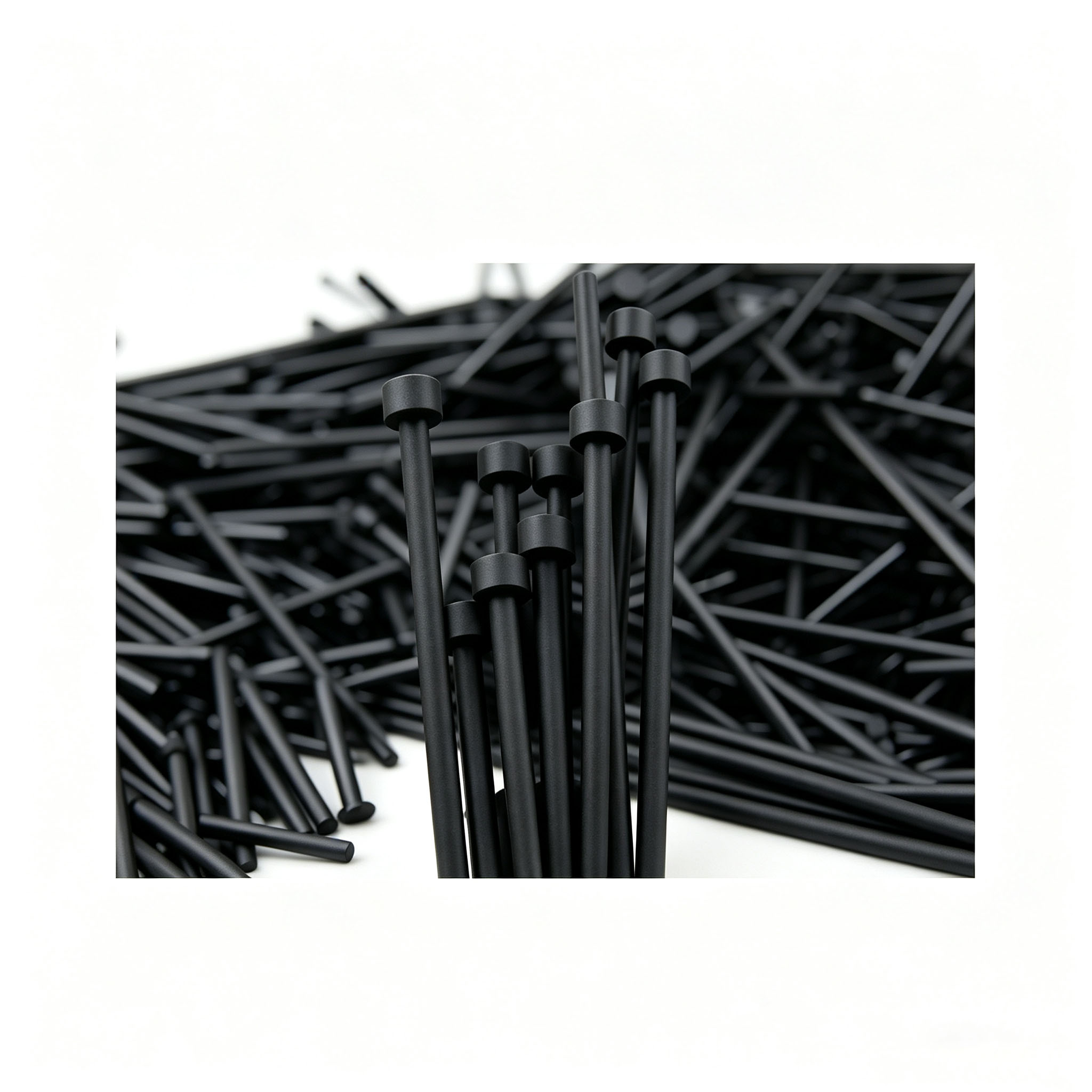

Haste de suporte de grafite de inventário em massa

▍ Recursos do produto

Guia de classificação e seleção de materiais

A Ningheda oferece três classes de materiais para atender diferentes condições operacionais e requisitos orçamentários:

• [Grau A] Grafite de alta pureza prensada isostática (grau semicondutor/fotovoltaico)

Aplicações típicas: Suporte de campo térmico para fornos CZ de silício monocristalino, crescimento de cristal GaAs, processamento de substrato de LED de safira, equipamento de implantação de íons semicondutores

• [Grau B] Grafite Comprimida de Alta Densidade (Grau de Forno Metalúrgico/a Vácuo)

Aplicações típicas: Colunas portantes para fornos de sinterização a vácuo, hastes de comando para metalurgia do pó, acessórios de brasagem a vácuo, suportes de rack de tratamento térmico

• [Grau C] Grafite extrudado de uso geral (grau de forno padrão)

Aplicações típicas: suportes de fornos industriais em geral, eixos de agitação para reatores químicos, componentes estruturais não críticos

▍ Aplicações e vantagens do produto

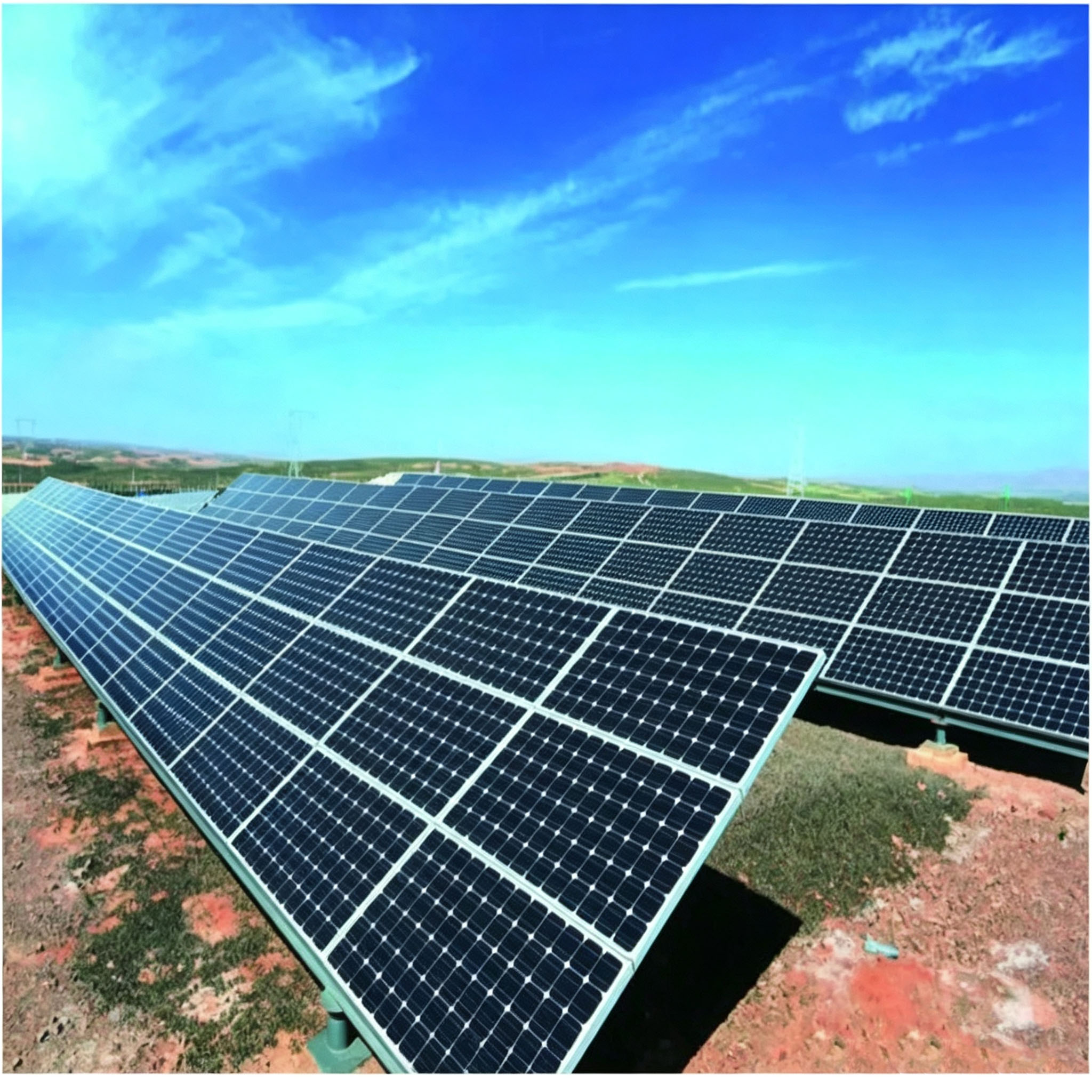

Indústria de energia solar fotovoltaica

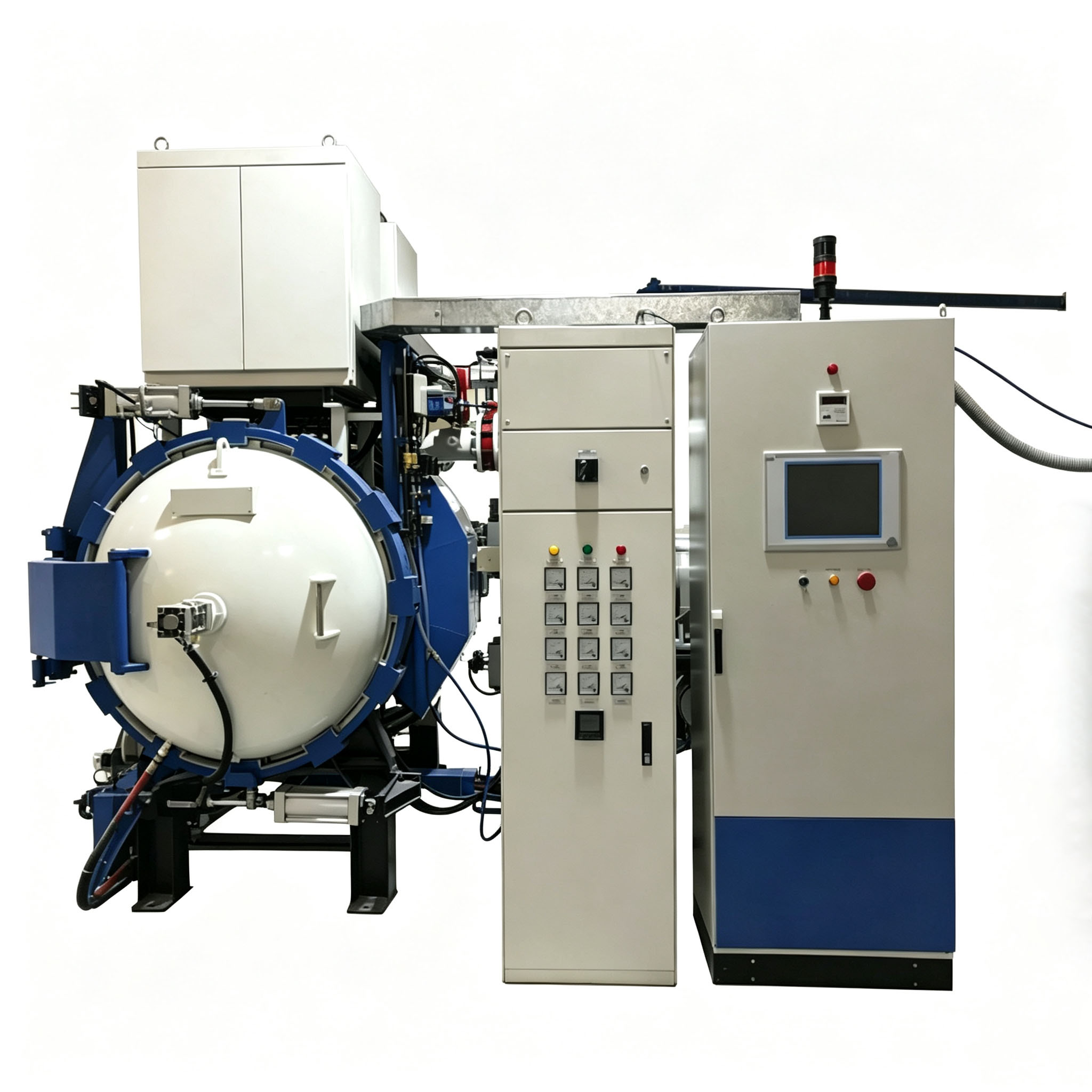

Forno de tratamento térmico a vácuo

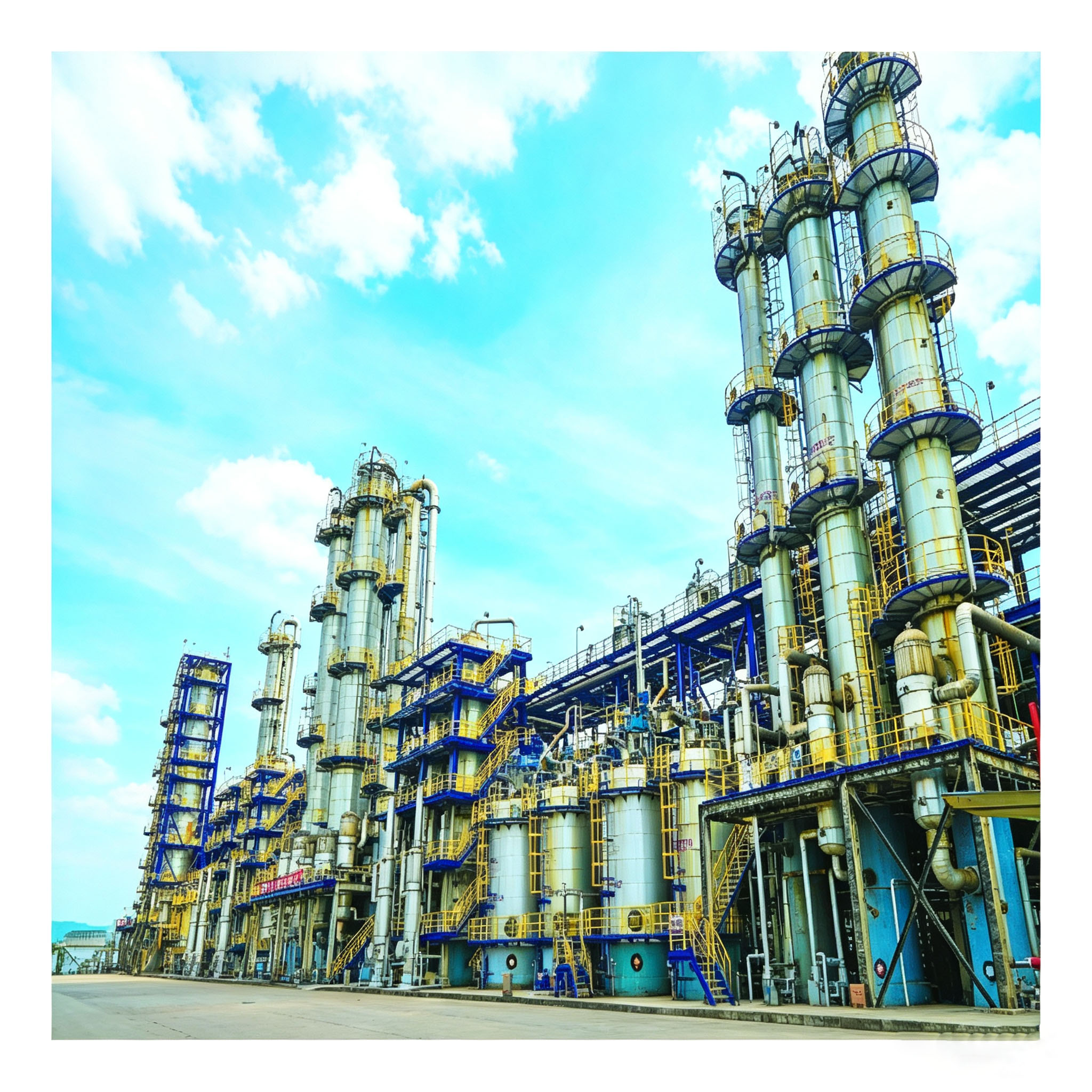

Planta Química e Metalúrgica

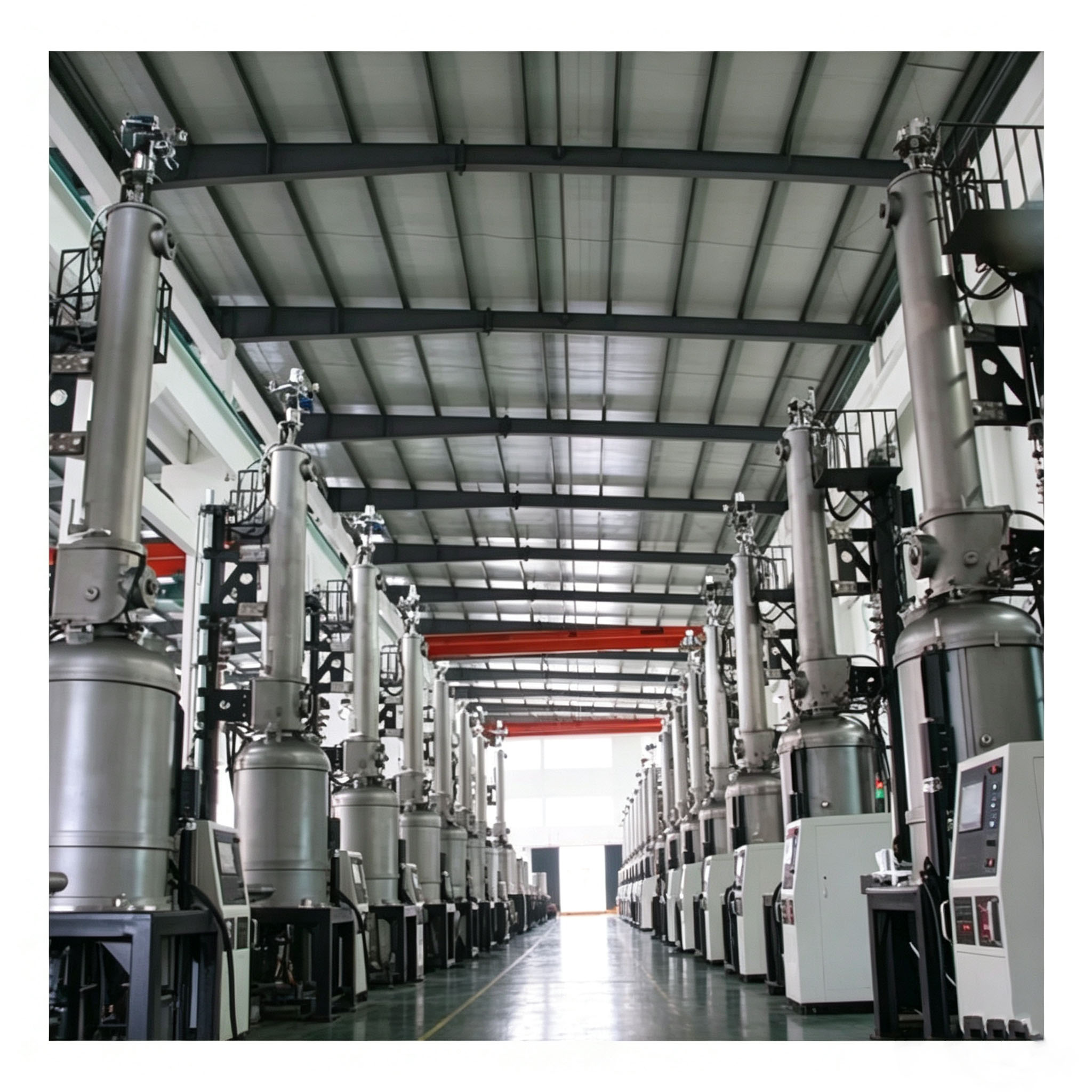

Oficina de forno de silício monocristalino

Cenário 1: Crescimento de Silício Monocristalino Semicondutor (Método CZ/Método de Fusão de Zona)

Locais de aplicação:

• Colunas de suporte na parte inferior dos cadinhos de quartzo (suportando o peso combinado do cadinho e da matéria-prima de silício, 50–200 kg)

• Hastes de posicionamento do conjunto do aquecedor (para manter a simetria do campo térmico)

• Hastes de fixação de feltro isolante (para evitar perturbações no fluxo de gás em alta temperatura)

Vantagens das Varas Ningheda:

• Garantia de alta pureza: teor de cinzas <30 ppm, eliminando a contaminação do silício fundido por impurezas metálicas volatilizadas

• Estabilidade Dimensional: A precisão de usinagem de ±0,02 mm garante a verticalidade do cadinho e evita o crescimento excêntrico do cristal

• Longa Vida Útil: Excelente resistência ao choque térmico; suporta >500 ciclos térmicos sem rachar

Cenário 2: Tratamento térmico a vácuo e metalurgia do pó

Locais de aplicação:

• Colunas de suporte para bandejas de carga do forno de sinterização (empilhamento multicamadas, suportando cargas de centenas de quilogramas)

• Hastes de acionamento para fornos contínuos do tipo empurrador (impulsionando peças através da zona de aquecimento)

• Hastes de isolamento de atmosfera para fornos de sinterização por pressão de gás (GPS)

Vantagens das Varas Ningheda:

• Alta capacidade de carga: Material de alta densidade (1,85 g/cm³), resistência à compressão >140 MPa, resistente a esmagamento e deformação

• Antiaderente: Superfície autolubrificante; não se difunde nem se liga a peças metálicas a altas temperaturas

• Livre de manutenção: Ao contrário das ligas de molibdênio, nenhum revestimento antioxidante é necessário, prolongando a vida útil em 3 a 5 vezes

Cenário 3: Fundição Fotovoltaica de Lingotes de Polissilício

Locais de aplicação:

• Suporte de campo térmico em fornos de Solidificação Direcional (DS)

• Colunas de suporte na parte inferior dos cadinhos de silício policristalino

• Bielas para aquecedores de grafite




Vantagens das Varas Ningheda:

• Custo-benefício: Formulações de materiais otimizadas para as necessidades de produção em massa da indústria fotovoltaica, reduzindo custos em 20–30%

• Consistência: Tolerâncias dimensionais controladas em ±0,05 mm durante a produção em massa, garantindo excelente intercambialidade de montagem

Cenário 4: Engenharia Química e Ambiental

Locais de aplicação:

• Suportes de eletrodos para células de eletrólise de sal fundido

• Componentes internos de incineradores de alta temperatura

• Mangas de eixo de agitação para reatores de ácidos fortes

Vantagens das Varas Ningheda:

• Resistência à corrosão: Resistente a meios altamente corrosivos, como HF, HCl e NaOH fundido

• Longa vida útil: A vida útil em ambientes com gases ácidos excede em muito a do aço inoxidável e do Hastelloy

Haste de suporte de grafite com ponta esférica fosca

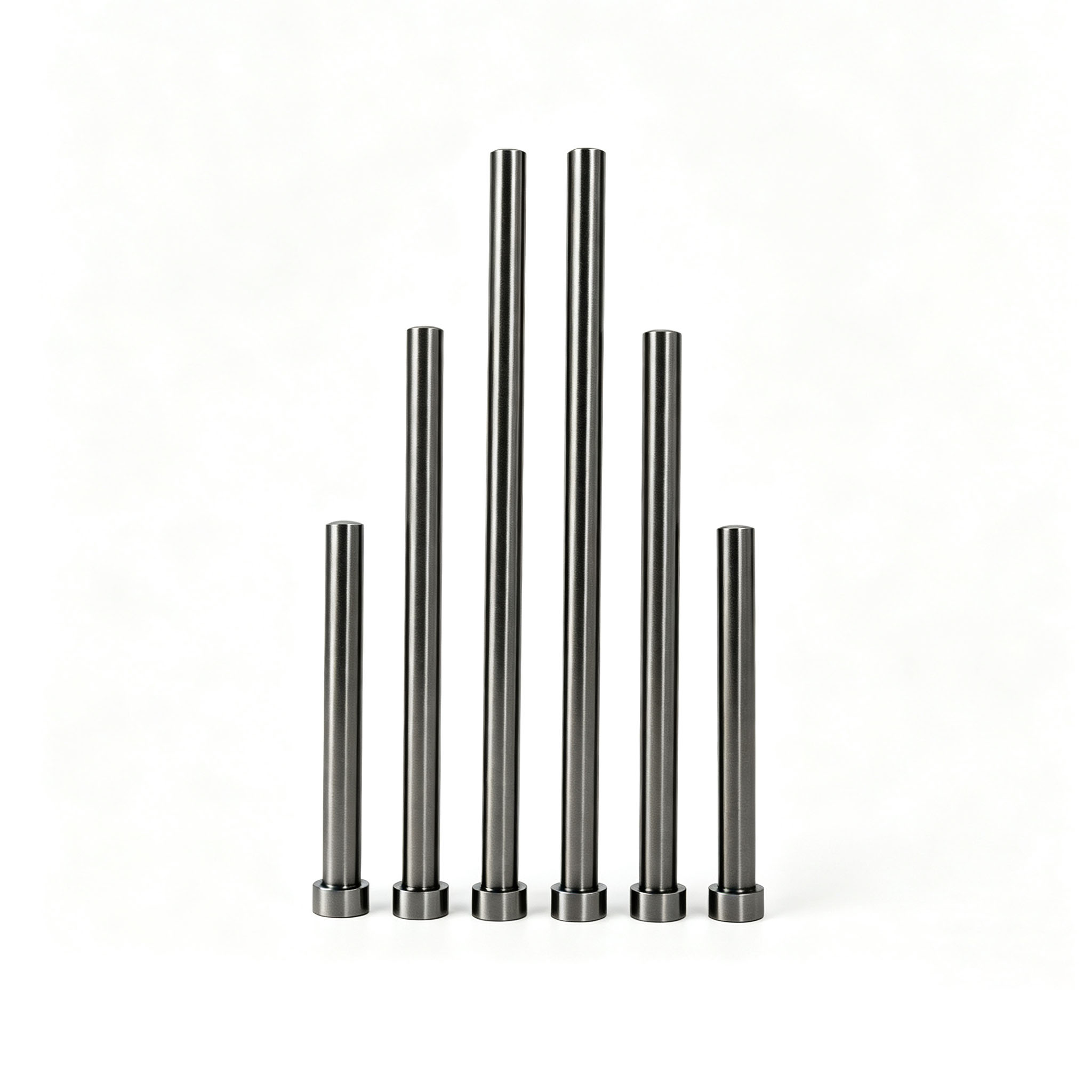

Eixo transportador de grafite fino de vários comprimentos

Haste de grafite padrão polida espelhada

▍ Instruções de embalagem e envio

A grafite é um material de carbono frágil. Ele é enviado usando embalagens protetoras graduadas: pequenas hastes de suporte individuais são embaladas separadamente em espuma, enquanto as hastes de suporte longas são embaladas em tubos de papelão dedicados. Para remessas a granel, a camada externa consiste em uma caixa de papelão reforçada preenchida inteiramente com plástico bolha, com cantos reforçados para evitar danos por impacto, eliminando assim o risco de cantos lascados, quebras ou arranhões na superfície polida durante o transporte.

• Soluções logísticas abrangentes: Podemos fornecer documentação de desembaraço aduaneiro para exportações para minimizar o risco de danos durante todo o processo de envio.

• Porto de partida: Porto de Qingdao/Porto de Xangai/Porto de Tianjin (FOB por padrão)

• Métodos de envio: Full Container Load (FCL) / Menos que Container Load (LCL) por via marítima, frete aéreo (para pedidos urgentes), ferroviário, frete rodoviário / Yunda (doméstico)

• Termos comerciais: EXW, FOB, CIF, DDP e CFR são todos suportados

• Tempo de espera:

1. Especificações padrão: 15 a 25 dias úteis

2. Processamento personalizado: 25 a 40 dias úteis

3. Pedidos urgentes: 10 a 15 dias úteis (aplica-se taxa urgente de 30%)

3 peças de haste de suporte de grafite polida

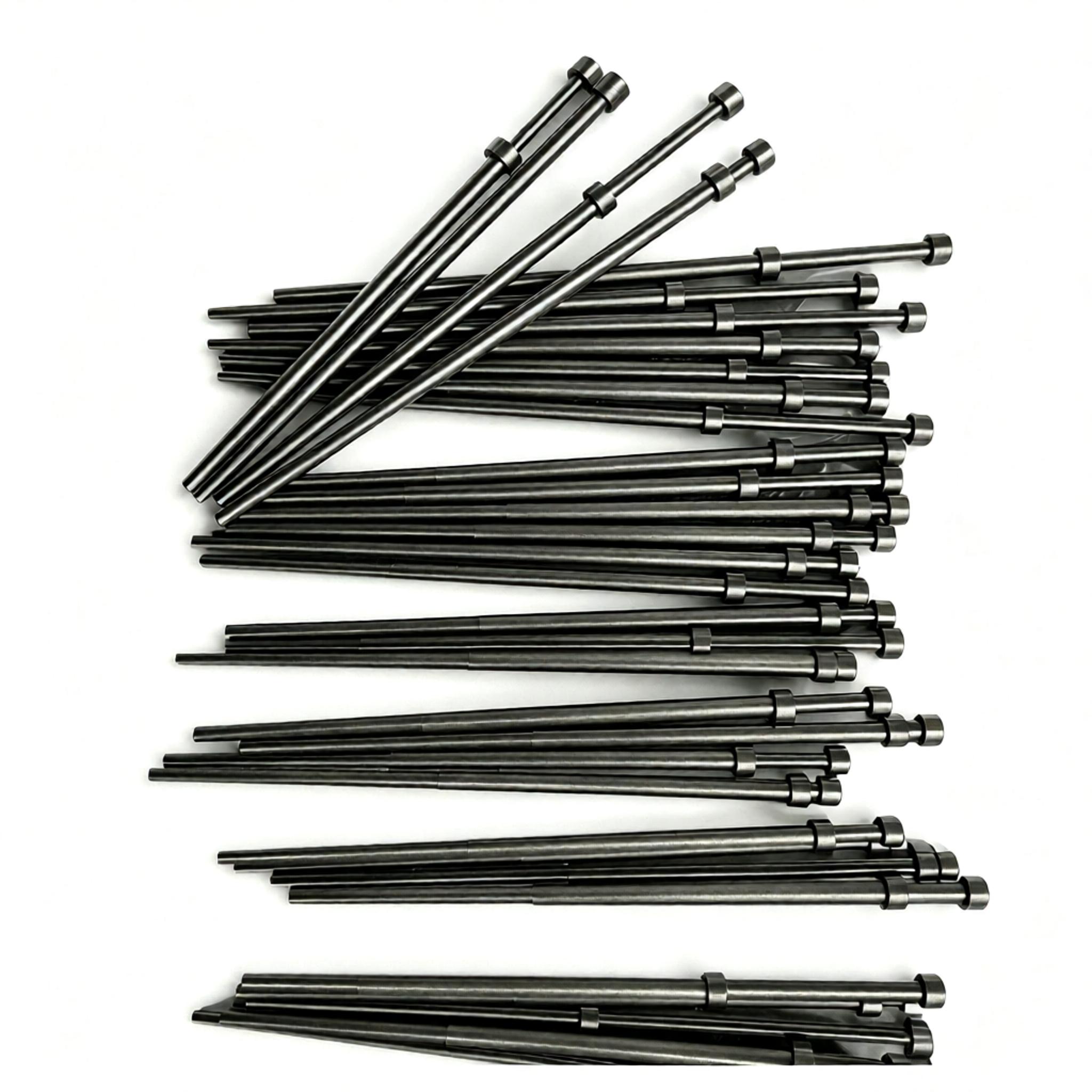

Haste de grafite com flange de passo a granel

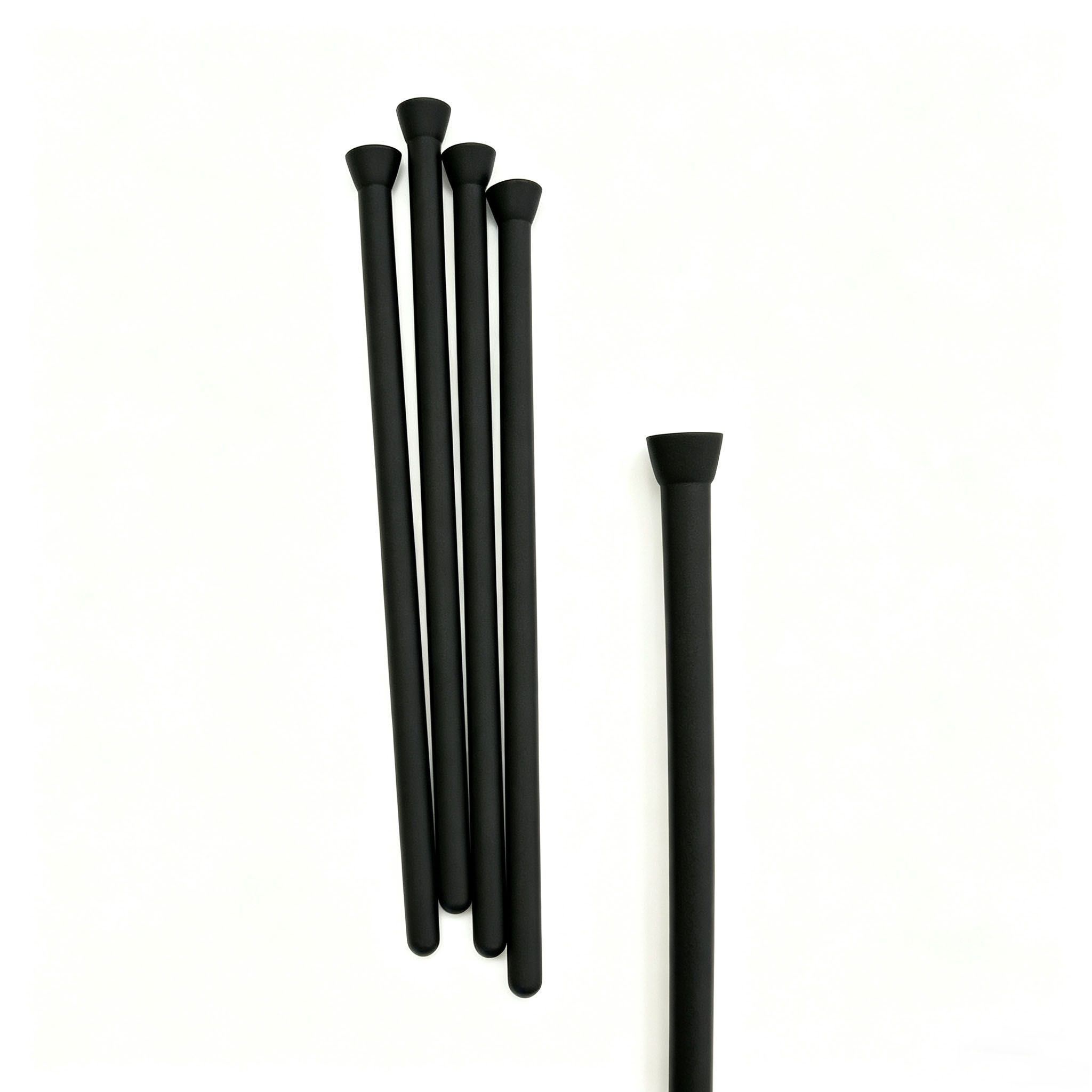

Barra de suporte de grafite com cabeça esférica preta fosca

▍ Perguntas frequentes

• Q1: Quais são as vantagens de suas hastes de suporte de grafite em comparação com as hastes de suporte de metal?

  A1: As hastes de suporte metálicas são altamente propensas à 'expansão térmica' em altas temperaturas acima de 600°C, o que pode causar deformação estrutural do equipamento e dificultar sua remoção após o resfriamento. Nossas hastes de suporte de grafite possuem coeficiente de expansão térmica extremamente baixo, mantendo dimensões precisas mesmo em altas temperaturas. Além disso, o grafite não sofre soldagem a frio ou sinterização com os componentes metálicos dentro do forno, tornando a remoção extremamente conveniente.

• Q2: O uso de hastes de suporte de grafite em um forno monocristalino contaminará os lingotes de silício?

  A2: Nossas hastes de suporte de grafite projetadas especificamente para aplicações fotovoltaicas são feitas de grafite de alta pureza com um teor de cinzas ultrabaixo de 10 ppm. As matérias-primas têm níveis extremamente baixos de impurezas de metais pesados, portanto nenhuma impureza penetrará no silício fundido em altas temperaturas, evitando problemas como manchas pretas nos lingotes ou resistividade anormal.

• Q3: Qual é a diferença fundamental entre hastes de suporte de grafite e parafusos de grafite?

  A3: Suas funções são completamente diferentes. Os parafusos de grafite são utilizados exclusivamente para fixação roscada de peças pequenas; eles são curtos e não suportam cargas. As hastes de suporte de grafite, por outro lado, apresentam uma estrutura de eixo longo. Sua função principal é apoiar cadinhos e acessórios para serviços pesados, facilitando ao mesmo tempo o levantamento e o movimento rotacional. Eles devem suportar cargas mecânicas contínuas e servir como componentes estruturais de suporte de carga do núcleo do forno; os dois não podem ser usados ​​indistintamente.

• Q4: Como seleciono o tipo de material apropriado para barras de suporte de grafite com base no modelo do meu forno?

  A4: Forneça as seguintes informações e nossos engenheiros fornecerão recomendações de seleção dentro de 4 horas:

1. Temperatura máxima de operação e atmosfera (vácuo/argônio/nitrogênio/ar?)

2. Capacidade de carga e tipo de tensão (estática/dinâmica?)

3. Há algum requisito de pureza (por exemplo, grau de semicondutor <50 ppm)?

4. Dimensões ou desenhos

• Q5: Uma haste de suporte de grafite quebrada pode ser reparada?

  A5: A grafite é um material frágil; a soldagem não é recomendada após a quebra (a grafite tem resistência de soldagem extremamente baixa). No entanto, podemos usinar rapidamente peças de reposição com base nas dimensões do componente antigo. Recomendamos que os clientes mantenham de 1 a 2 conjuntos de peças sobressalentes à mão para evitar perdas por tempo de inatividade.

• Q6: A taxa de prototipagem para o primeiro pedido é cara? Qual é o prazo de entrega?

  A6: Como as hastes de suporte de grafite requerem usinagem de precisão, avaliaremos o processo de fabricação com base nos desenhos. Apoiamos a prototipagem para amostras de primeira ordem; as taxas são transparentes e razoáveis, e a taxa de prototipagem pode ser creditada em um pedido em grandes quantidades. O prazo de entrega da prototipagem para especificações padrão é de aproximadamente 3 a 5 dias.

• Q7: As hastes de suporte de grafite são propensas a quebrar após uso prolongado em altas temperaturas?

  A7: As hastes de suporte de grafite prensada isostática monolítica têm densidade interna uniforme e excelente resistência ao choque térmico. Sob condições normais de vácuo e operação em alta temperatura, sua vida útil é 3 a 5 vezes maior do que a dos eixos de liga de alta temperatura. A quebra ocorre apenas sob condições de temperatura excessiva em ambientes oxidantes ou impacto repentino e severo; combiná-los com tratamento antioxidante pode prolongar ainda mais sua vida útil.

• Q8: As hastes de suporte de grafite podem ser usadas em fornos químicos sujeitos à corrosão ácida e alcalina?

  A8: Eles são totalmente compatíveis. A grafite é altamente inerte quimicamente e quase não reage com ácidos fortes, álcalis fortes ou vapores corrosivos de alta temperatura. Ao contrário dos eixos metálicos, eles não enferrujam, não sofrem corrosão nem desenvolvem perfurações, o que os torna os componentes de suporte preferidos para equipamentos químicos de alta temperatura.
