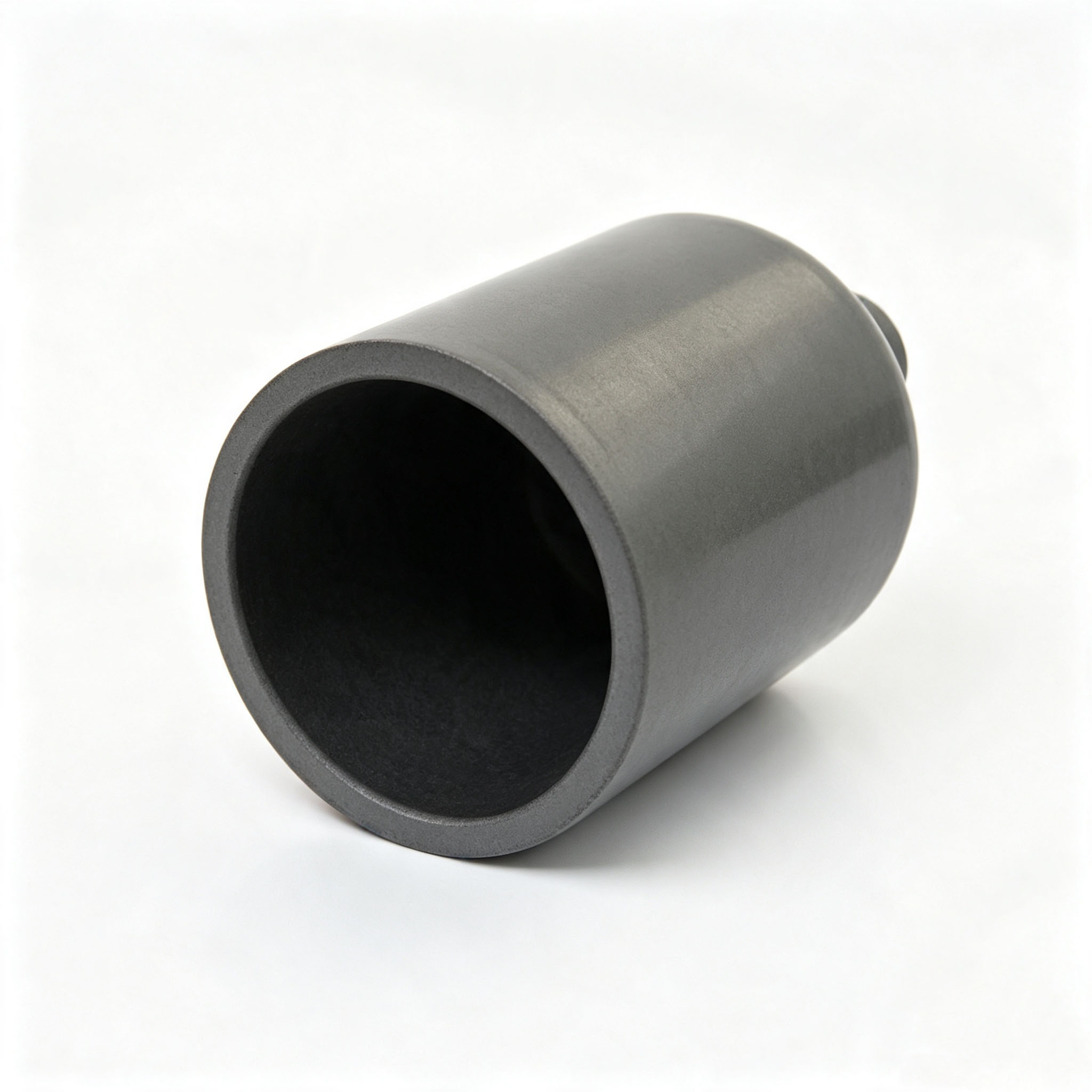

Cadinho de grafite com furo offset | Projetado especificamente para fundição sob pressão a vácuo de ouro, prata e platina | Novo material de Jiangxi Ningheda

▍ Descrição do produto

O que é um cadinho de grafite com furo excêntrico?

Um cadinho de grafite com furo excêntrico é um recipiente de grafite de alta densidade com um furo de vazamento não centralmente simétrico localizado na parte inferior ou superior do cadinho. Este projeto não é simplesmente uma questão de fazer um furo, mas sim uma estrutura de precisão baseada em cálculos de dinâmica de fluidos – o furo excêntrico permite que o metal fundido entre tangencialmente na cavidade do molde, criando um caminho de enchimento em espiral que expele completamente o ar da cavidade.

Nos cadinhos tradicionais de furo central usados ​​na fundição por sucção a vácuo, o metal fundido atinge o fundo do molde verticalmente e ricocheteia em todas as direções, causando facilmente porosidade e fechamento a frio em estruturas complexas, como designs complexos de joias e coroas e pontes dentárias. O projeto do furo excêntrico altera o ângulo de entrada do metal fundido para obter preenchimento laminar, aumentando a densidade das peças fundidas em mais de 30% e reduzindo significativamente a taxa de refugo.

Ningheda Graphite usa tarugos de grafite isostática de granulação fina que são usinados com precisão via CNC para garantir uma precisão posicional do furo excêntrico de ± 0,1 mm. Isso garante um encaixe perfeito e sem costuras na tubulação de descarga do equipamento, eliminando o risco de vazamento de líquido.

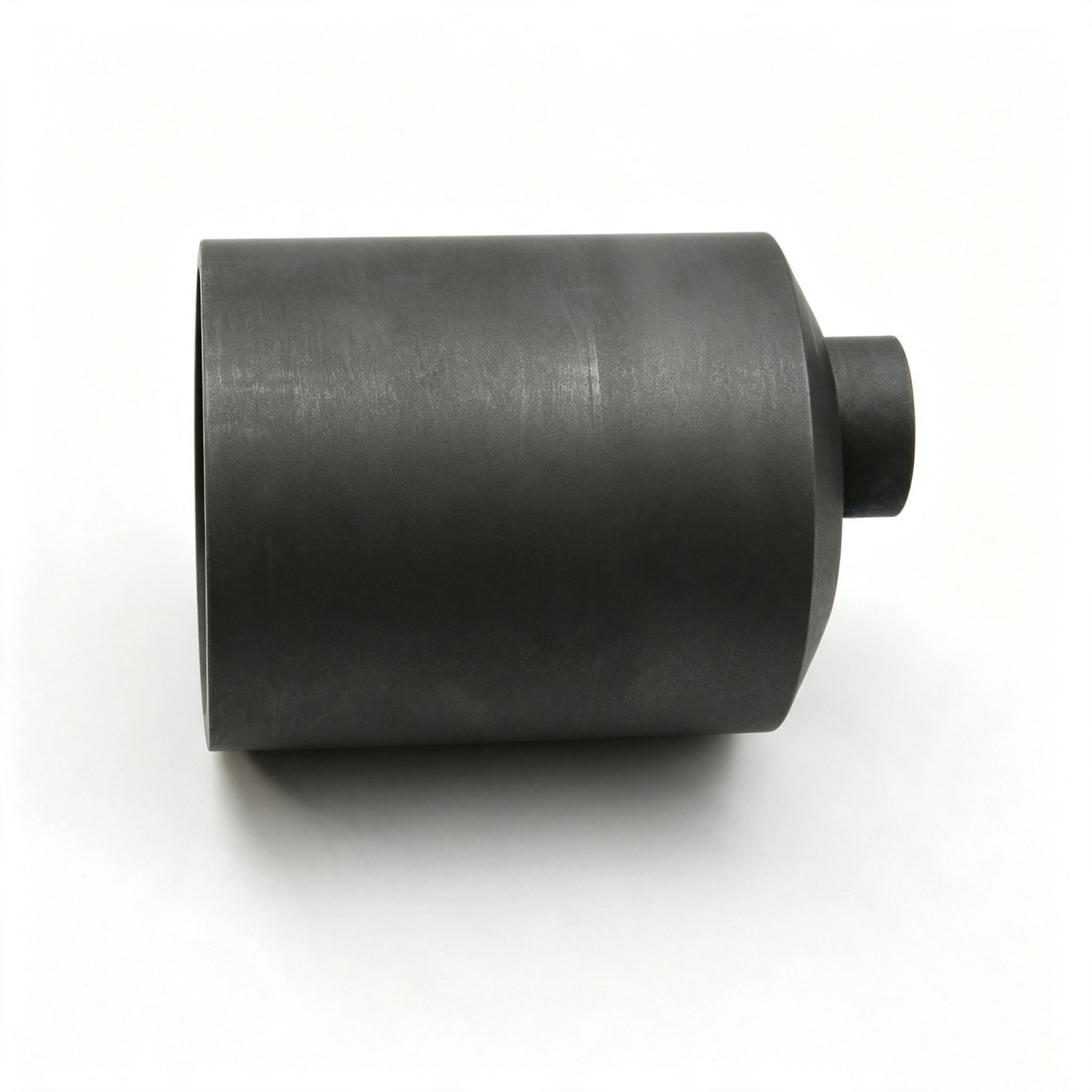

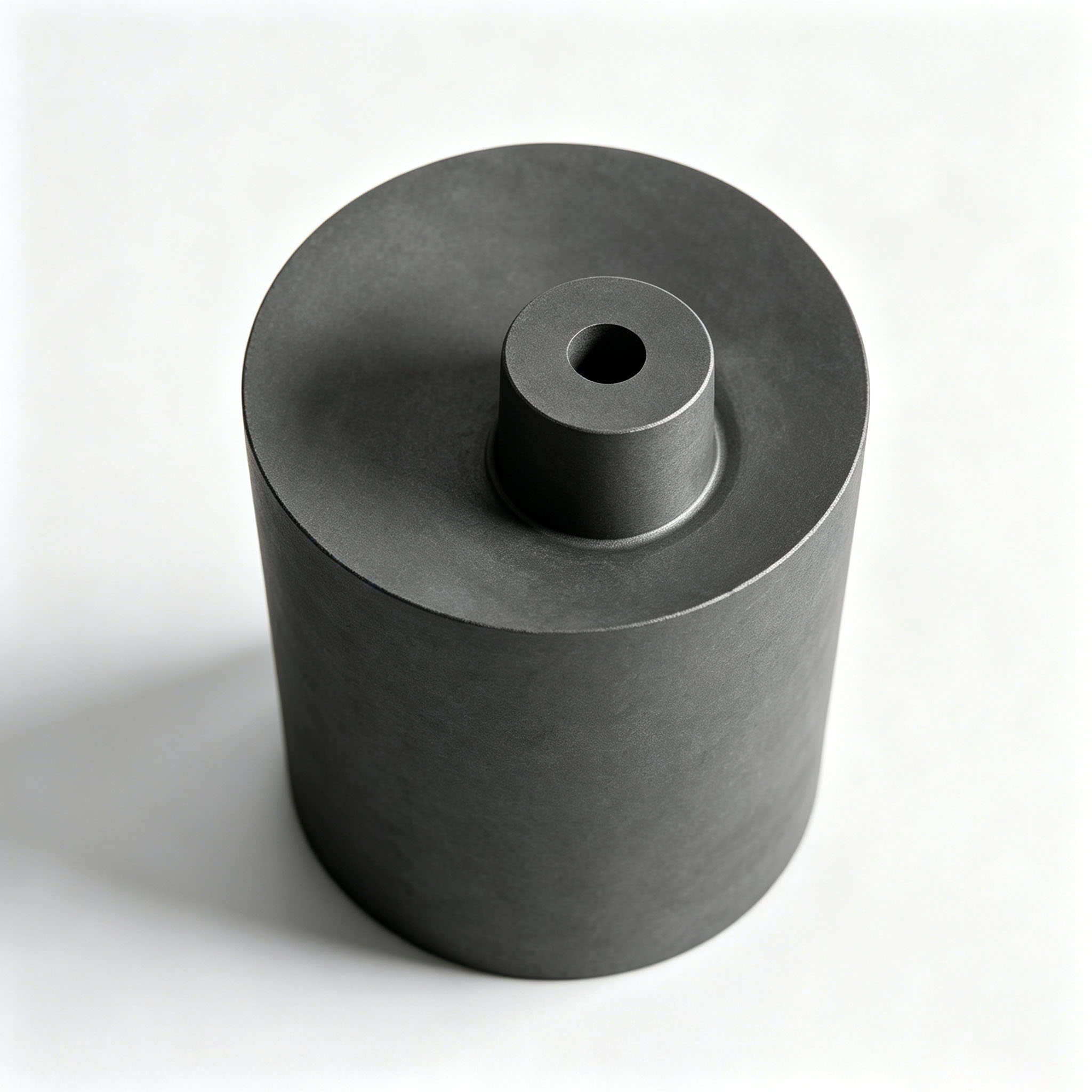

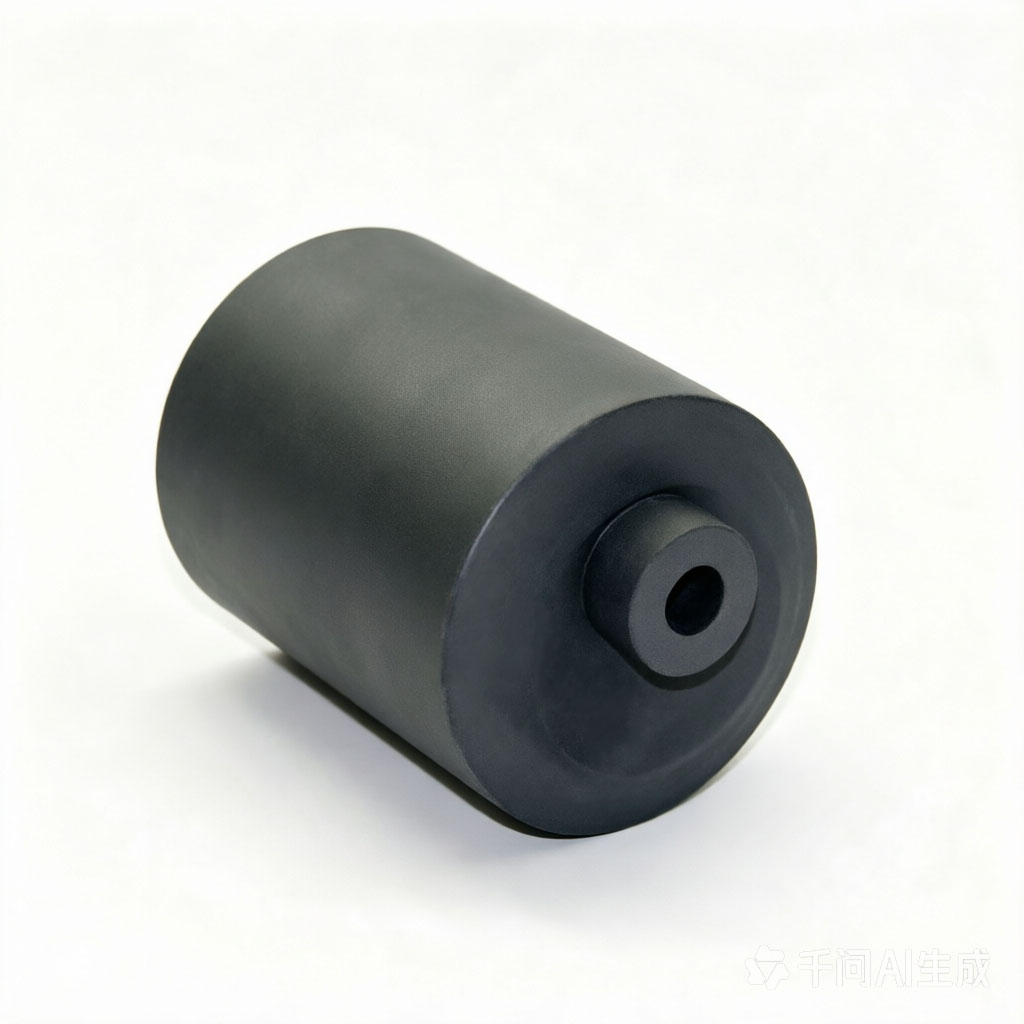

Cadinho de fusão de grafite de saída única

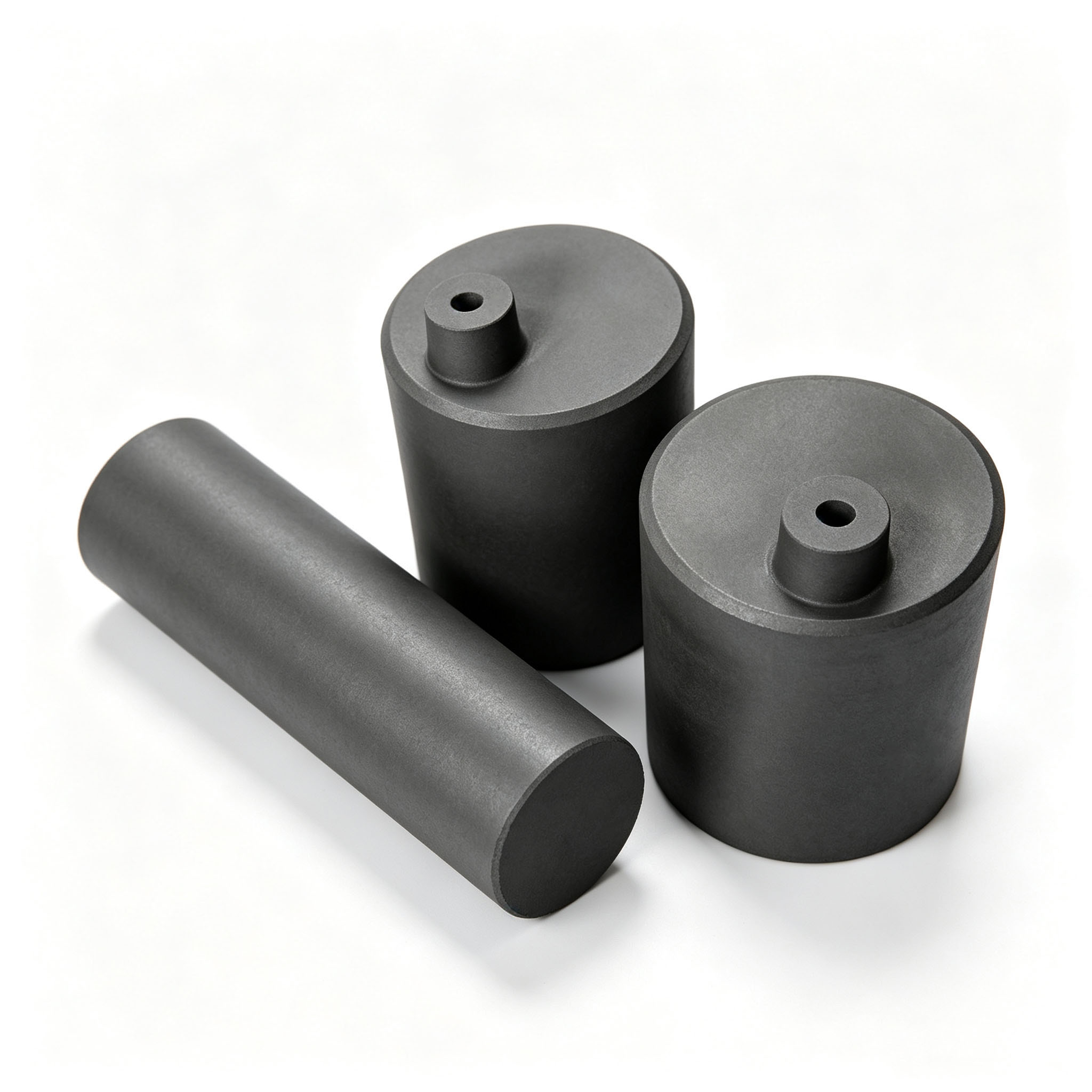

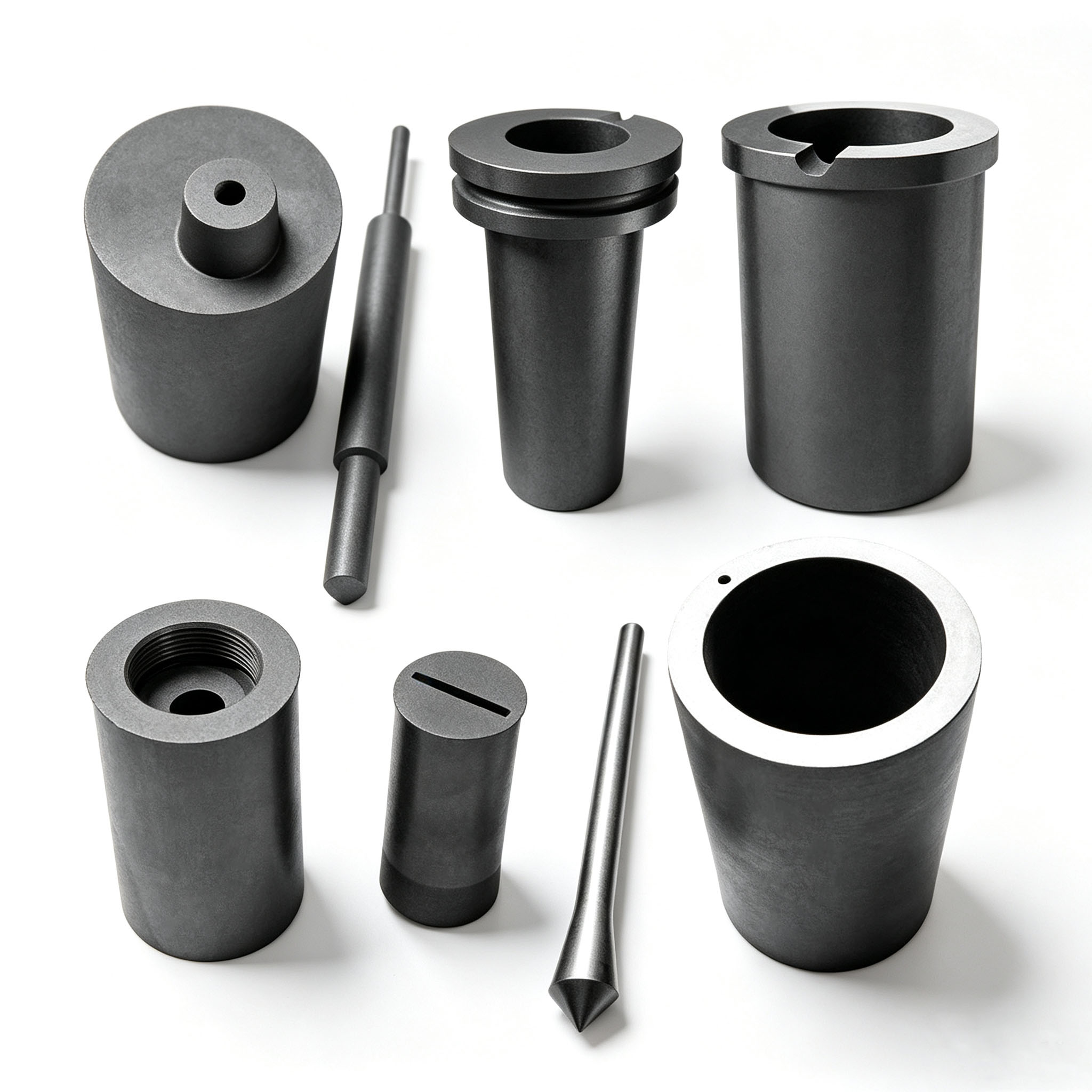

Variedade de cadinho de grafite e haste de agitação

▍ Recursos do produto e especificações técnicas

▍ Principais vantagens do produto

• Vantagem 1: O design do canal de fluxo com furo excêntrico garante porosidade zero nas peças fundidas

  A estrutura do furo excêntrico, otimizada através da simulação de fluidos CFD, permite que o metal fundido preencha o molde suavemente em um padrão espiral, evitando efetivamente o aprisionamento de ar induzido pela turbulência. De acordo com testes de clientes, a taxa de defeitos de porosidade para peças fundidas de joias complexas foi reduzida de 12% para menos de 2%.




• Vantagem 2: Material de grafite de alta pureza, sem contaminação de metais preciosos

  É utilizada grafite isostática de alta pureza com teor de cinzas ≤0,06%, garantindo que nenhuma impureza de carbono seja introduzida durante o processo de fusão. A pureza dos produtos acabados de ouro e platina pode ser mantida consistentemente em 99,9% ou mais, atendendo aos requisitos de pureza para barras de ouro de investimento e joias de alta qualidade.

• Vantagem 3: Excelente resistência ao choque térmico – sem rachaduras sob resfriamento ou aquecimento rápido

  Com um coeficiente de expansão térmica tão baixo quanto 2,5×10⁻⁶/°C, o grafite pode ser aquecido diretamente da temperatura ambiente até 1.600°C sem pré-aquecimento ou fase de aumento de temperatura, e pode suportar repetidos ciclos térmicos. Testes de laboratório: 50 ciclos de 1.000°C até têmpera em água à temperatura ambiente, com uma taxa de integridade de 98%.

• Vantagem 4: A resistência aumenta em vez de diminuir em altas temperaturas

  Ao contrário dos cadinhos cerâmicos, que amolecem e deformam a altas temperaturas, a grafite mantém uma resistência à compressão de ≥70 MPa mesmo em temperaturas acima de 2.000°C. Quando preenchido com solução de platina de alta densidade (densidade 21,4 g/cm³), as paredes do cadinho não apresentam protuberâncias ou rachaduras.

• Vantagem 5: Rápida condução de calor, curto tempo de fundição, economia de energia e consumo reduzido

  A grafite tem uma condutividade térmica de 80–150 W/(m·K), excedendo em muito a dos materiais argilosos refratários. A fundição de 1 kg de ouro leva apenas 8 a 12 minutos, reduzindo o tempo de fundição em 40% em comparação com cadinhos de argila e economizando mais de 25% em eletricidade por lote.

• Vantagem 6: Vida útil excepcionalmente longa e baixo custo geral

  Sob proteção contra vácuo ou gás inerte, os cadinhos de grafite com furo excêntrico usados ​​para fundição de ouro e prata têm uma vida útil média de 80 a 120 ciclos de fundição - 2 a 3 vezes a dos cadinhos compostos de argila e grafite. O custo médio diário por unidade é reduzido em 60%.

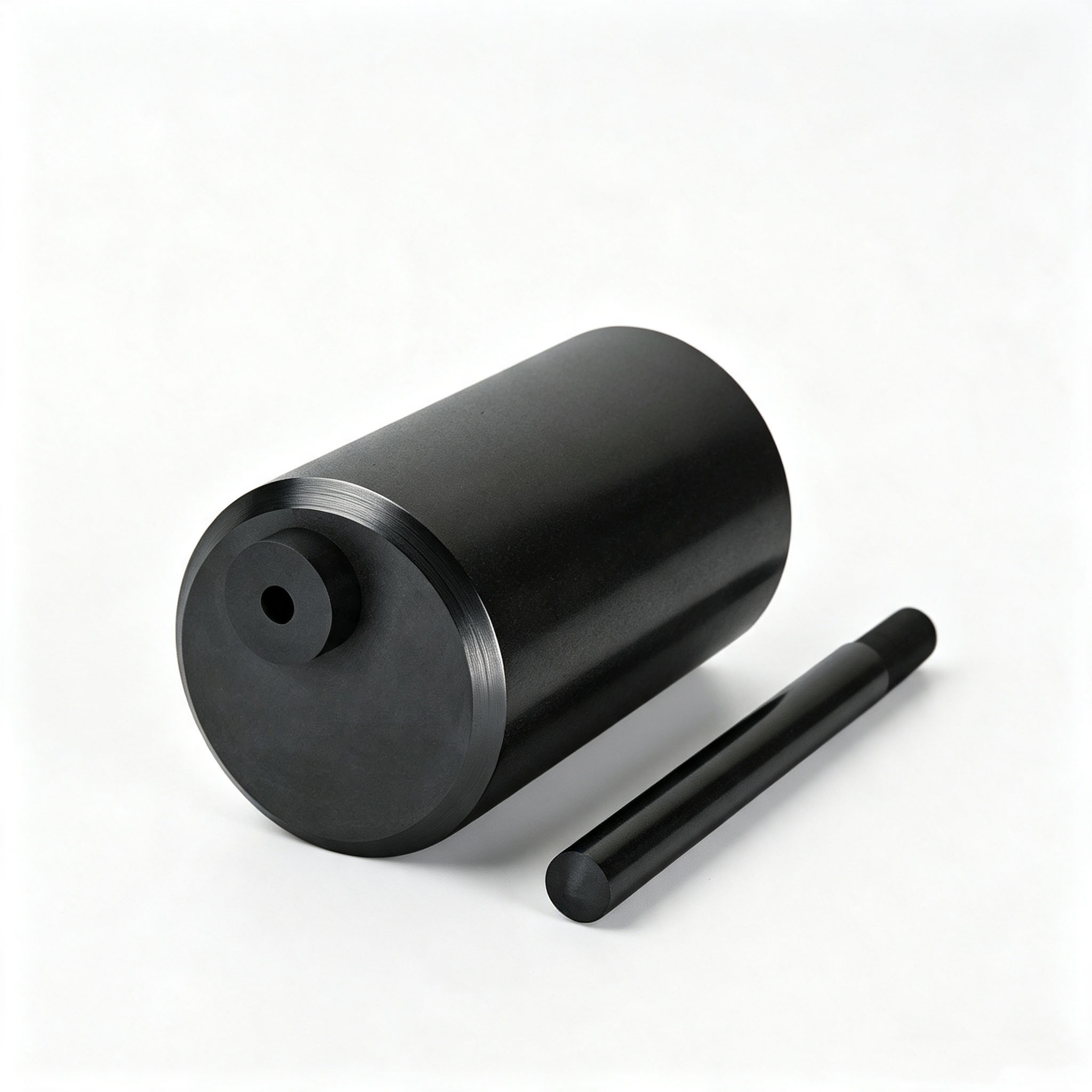

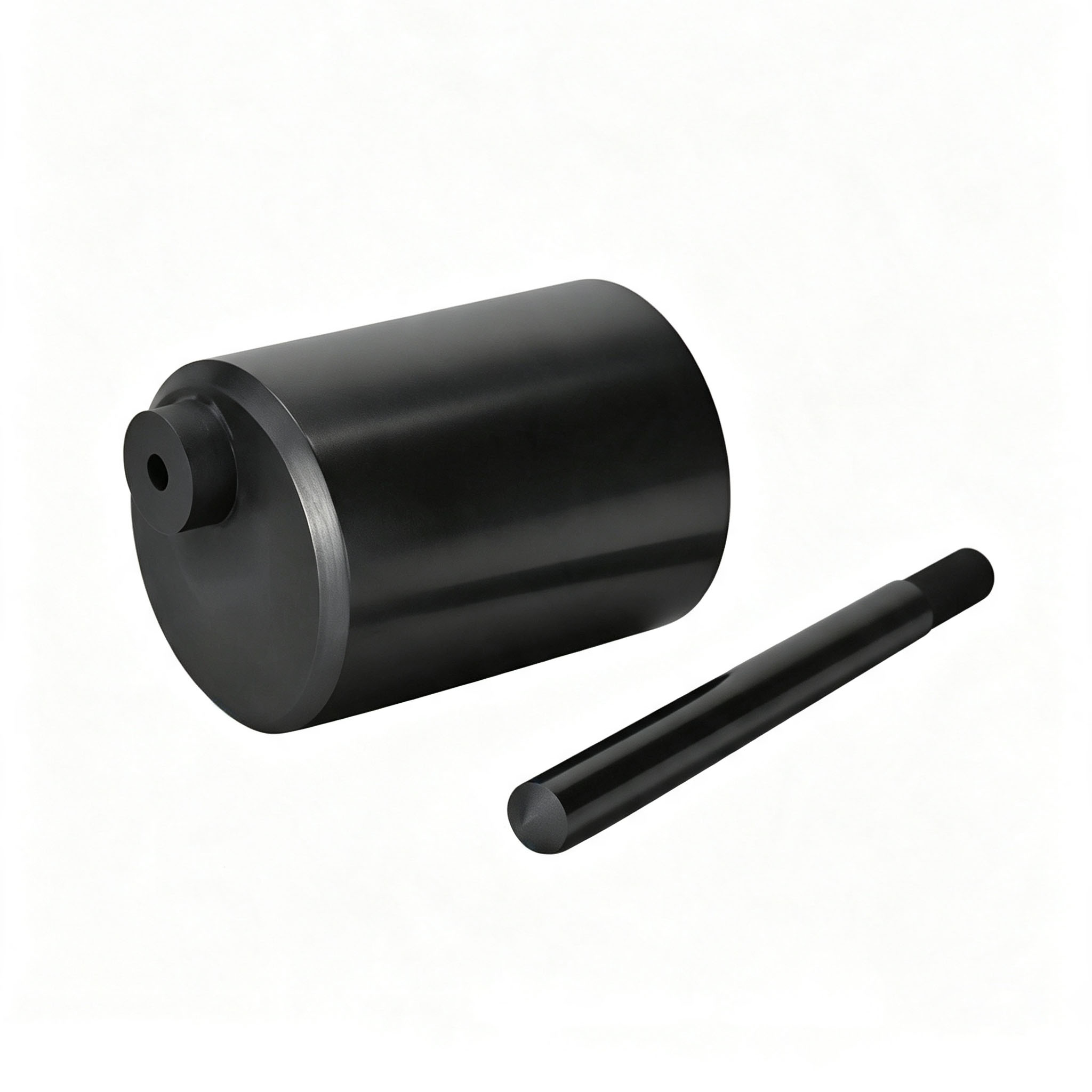

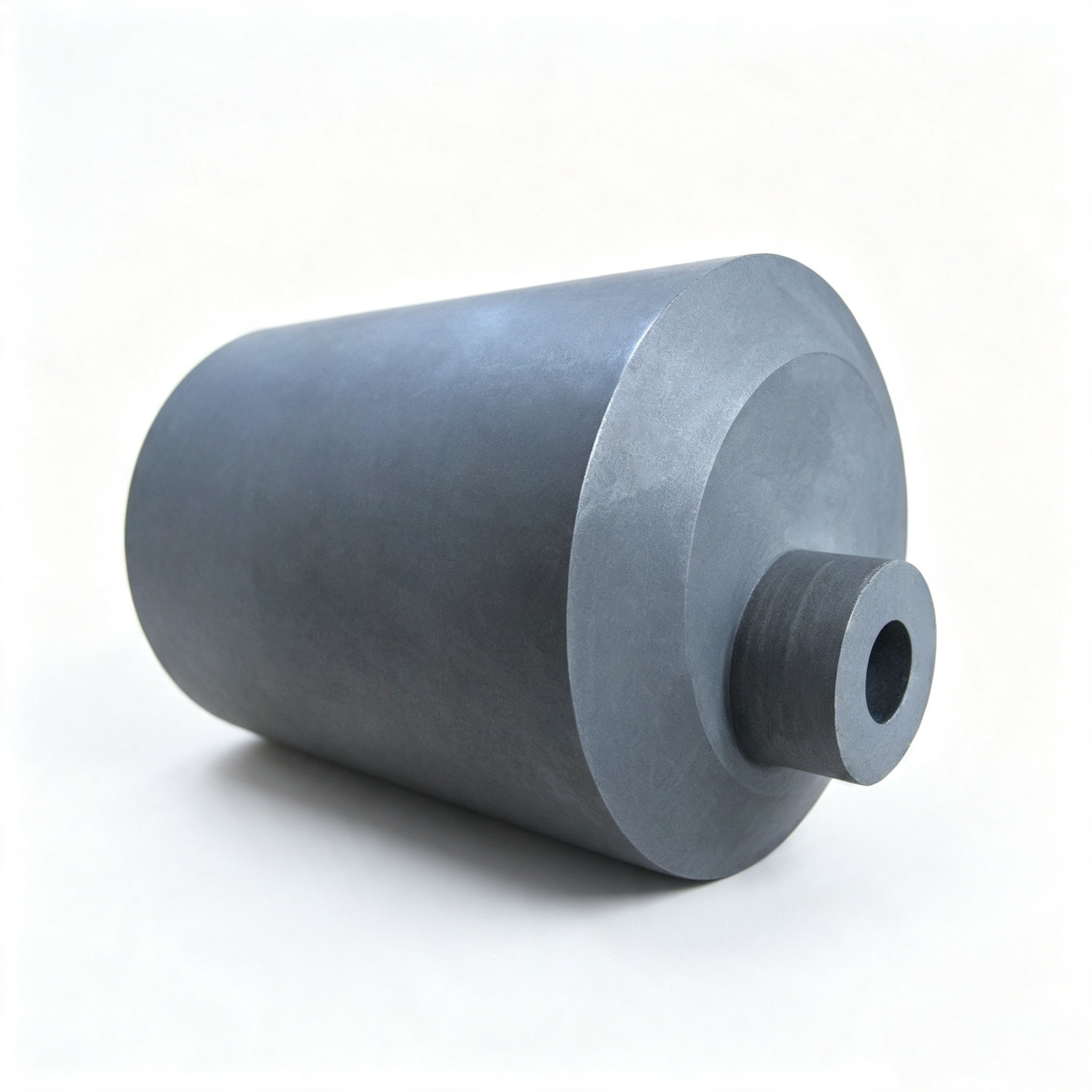

Cadinho de grafite horizontal com haste de agitação plana

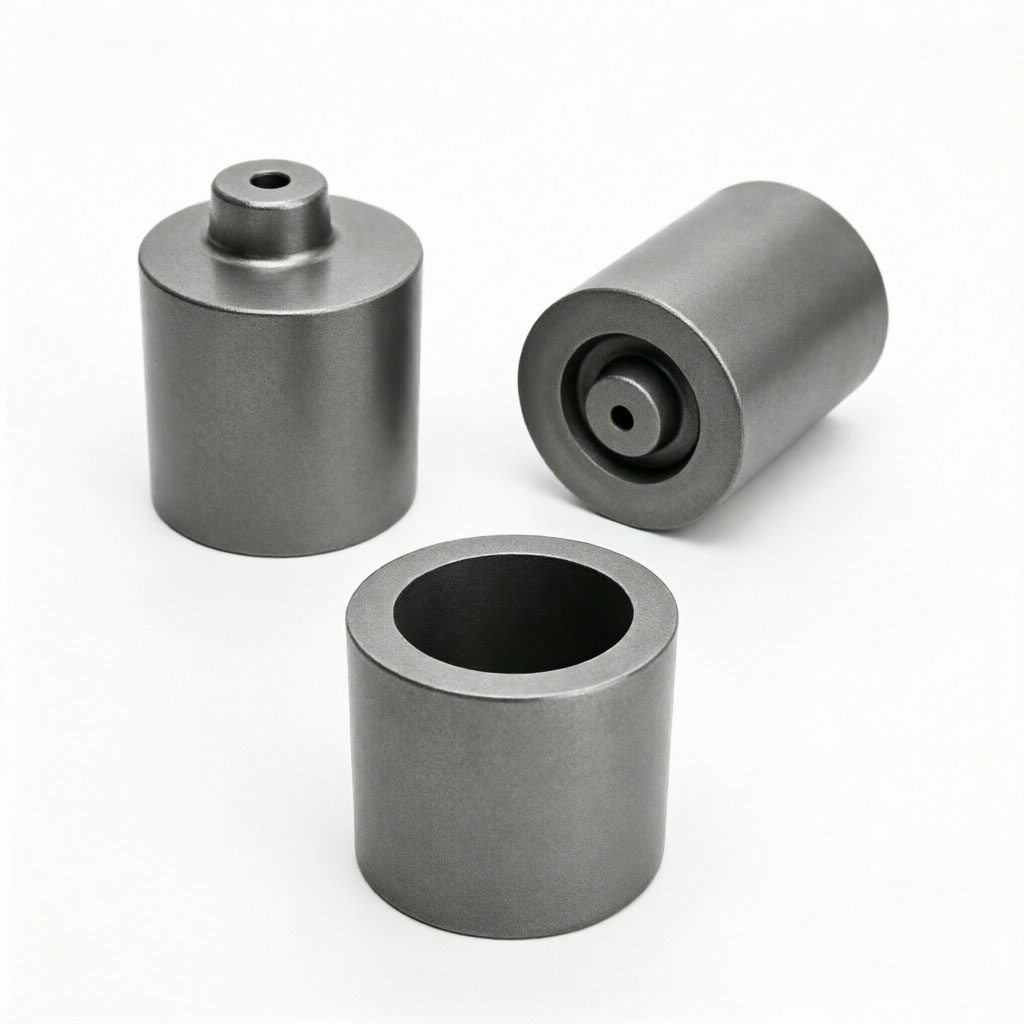

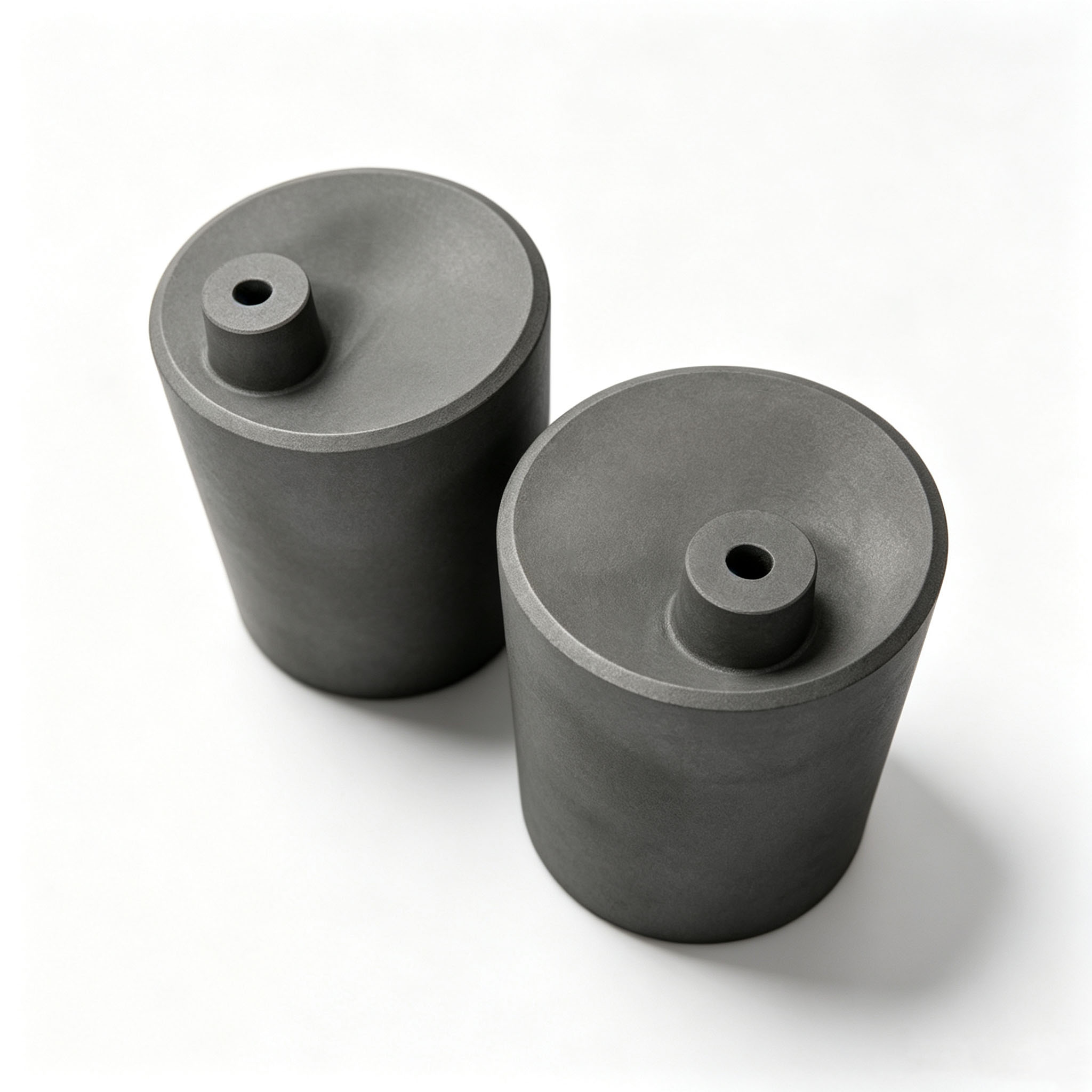

Espaços em branco para cadinho de grafite padrão multiespecificações

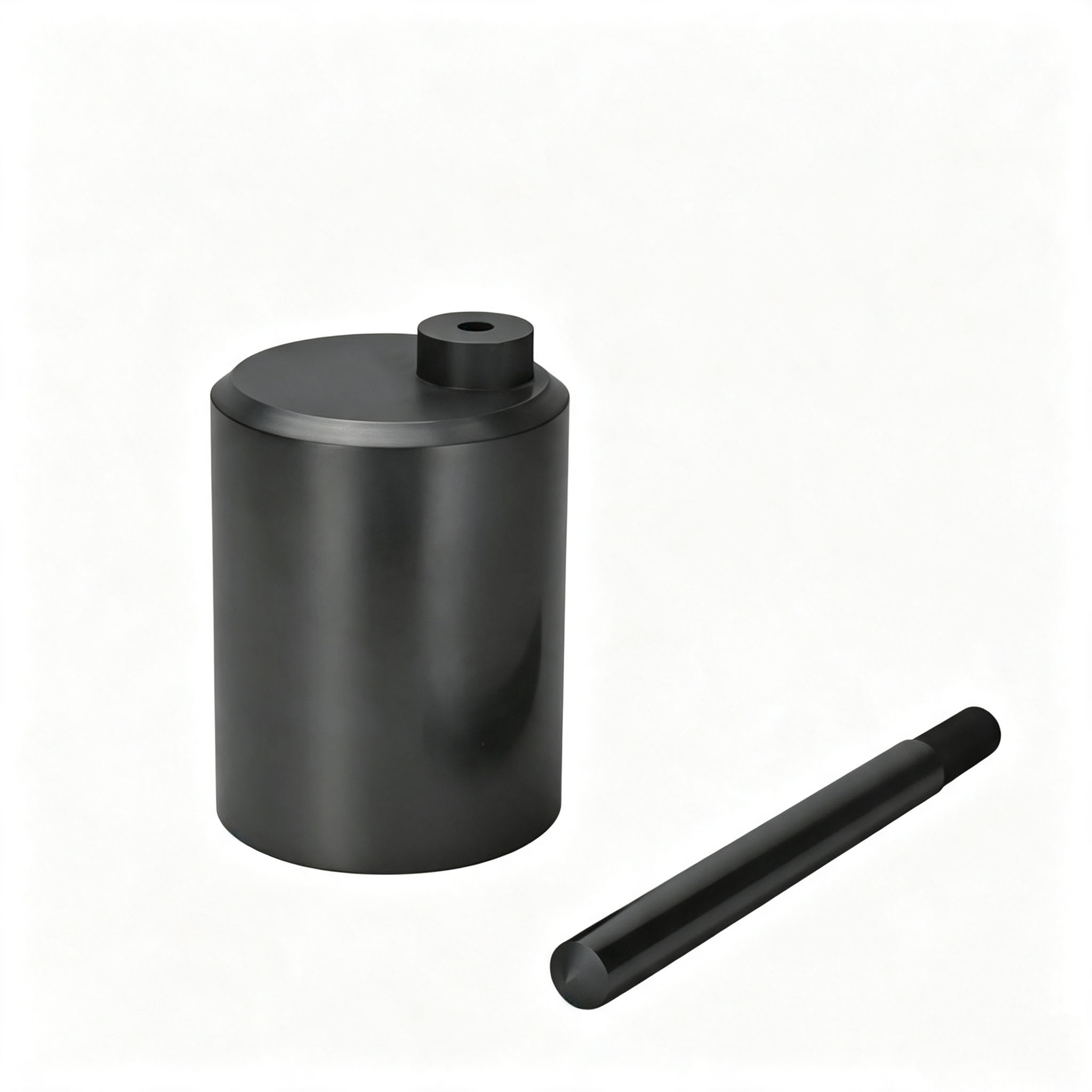

Kit de haste de agitação plana para cadinho de grafite vertical

▍ Por que os cadinhos de grafite com furo excêntrico devem ser usados ​​na fundição sob pressão a vácuo?

No processo de fundição sob pressão a vácuo (VPC), o metal fundido preenche rapidamente o molde de gesso sob os efeitos combinados de sucção a vácuo e pressão positiva de um gás inerte. Durante este processo, o padrão de fluxo do metal fundido determina diretamente a qualidade da peça fundida. O método de vazamento vertical usado com cadinhos tradicionais de furo central tem três falhas críticas:

• Primeiro, aprisionamento de ar. À medida que o metal fundido cai verticalmente a partir do centro, ele cria um vórtice em contra-rotação na parte inferior do molde. O ar no topo da cavidade do molde é 'preso' pelo metal fundido e não pode escapar, formando porosidade no topo da peça fundida e em seções transversais grandes e espessas.

• Em segundo lugar, inconsistência de temperatura. O impacto vertical faz com que o metal fundido respingue; o metal fundido que entra em contato primeiro com a parede do molde esfria rapidamente, enquanto o metal fundido que cai depois tem uma temperatura mais alta, resultando em uma microestrutura de fundição irregular e variações significativas na dureza.

• Terceiro, inclusões de oxidação. Sob condições turbulentas, a área superficial do metal fundido aumenta dramaticamente, aumentando sua exposição ao oxigênio residual e formando inclusões de incrustações de óxido, que aparecem como manchas pretas após o polimento.

O design do orifício excêntrico do Ningheda Graphite resolve fundamentalmente os problemas acima . O orifício excêntrico está localizado em um dos lados da base do cadinho; o metal fundido entra no molde em um ângulo tangencial de 15°–30°, formando um fluxo espiral estável ao longo da parede do molde. Este padrão de fluxo oferece três vantagens mecânicas principais:

• Desgaseificação completa: O fluxo em espiral conduz o ar do centro da cavidade do molde em direção à ventilação, permitindo que a bomba de vácuo reduza a pressão residual para menos de 10 Pa em 0,3 segundos.

• Gradiente de temperatura ideal: À medida que o metal fundido flui próximo à parede do molde, a camada externa esfria primeiro para formar uma camada de solidificação, enquanto o metal fundido interno preenche continuamente a contração, eliminando a porosidade da contração.

• Proteção contra fluxo laminar: O fluxo com baixo número de Reynolds minimiza o contato entre o metal fundido e o ar, reduzindo a taxa de oxidação e queima em 50%.

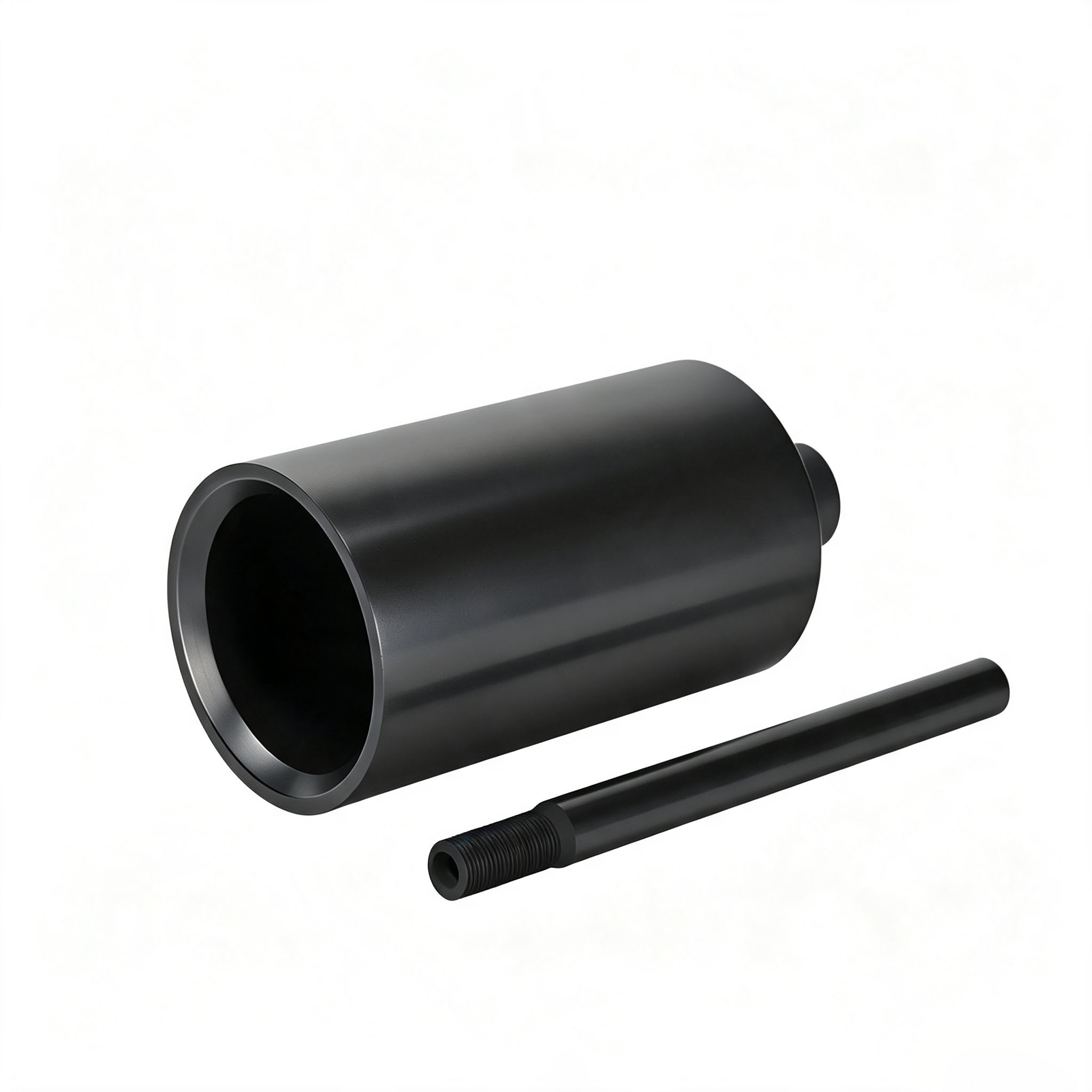

Haste rosqueada do cadinho de grafite de cavidade interna aberta

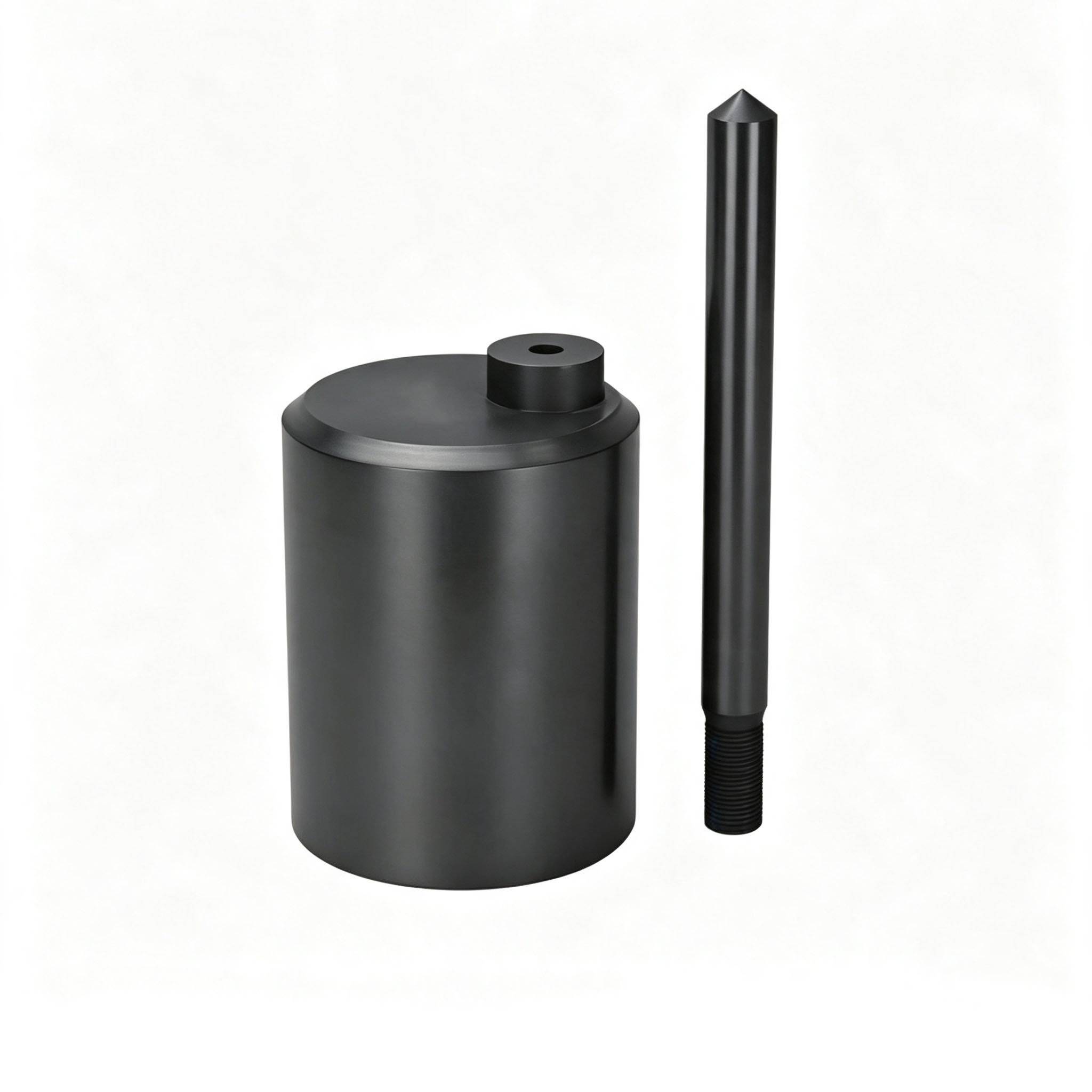

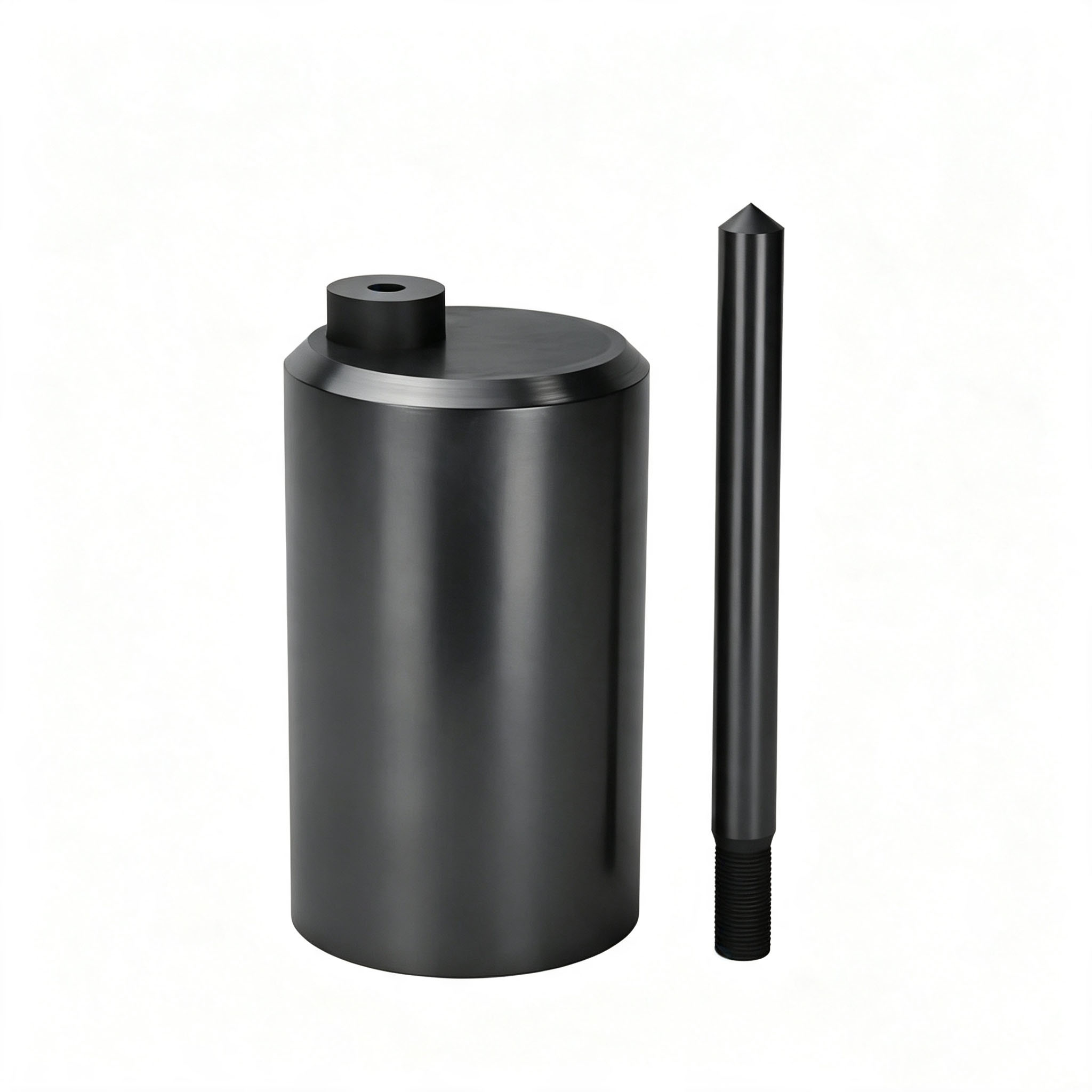

Cadinho de grafite vertical com haste de rosca pontiaguda

▍ Ciência dos Materiais: Por que escolher a grafite isostática em vez da grafite ligada à argila?

Embora os cadinhos de grafite aglomerados com argila comumente encontrados no mercado sejam baratos, seu conteúdo de grafite é de apenas 30% a 50%, sendo o restante composto por argila refratária e ligante asfáltico. Este material compósito tem desvantagens significativas:

• Baixa resistência máxima à temperatura: Os componentes da argila começam a amolecer em temperaturas acima de 1200°C, tornando-os inadequados para a fusão de platina (ponto de fusão 1768°C) e ligas de cobalto-cromo (ponto de fusão 1350°C).

• Fraca resistência ao choque térmico: Os coeficientes de expansão térmica da argila e da grafite diferem significativamente. O resfriamento e o aquecimento rápidos geram tensão de cisalhamento na interface, causando a formação de rachaduras após apenas 3 a 5 usos.

• Alto risco de contaminação: impurezas de SiO₂ e Al₂O₃ na argila reagem com metais preciosos em altas temperaturas, resultando em inclusões cinzentas na superfície das peças fundidas.

Os cadinhos de grafite Ningheda são feitos de grafite de alta pureza prensada isostaticamente com pureza ≥99,9%, que sofre prensagem isotrópica a 200 MPa e grafitização em alta temperatura a 2.800°C. Sua microestrutura é densa e uniforme, com propriedades consistentes em todas as direções, eliminando os planos fracos interlaminares encontrados na grafite moldada tradicional. Sob microscopia eletrônica de varredura, o material apresenta uma porosidade de ≤12% com uma distribuição concentrada de tamanho de poro, garantindo resistência à erosão e prevenção da penetração de metal fundido.

Processo de usinagem de precisão: Controle de excentricidade de ±0,1 mm

A precisão posicional do furo excêntrico é crítica para uma fundição bem-sucedida. Se o desvio de excentricidade exceder 0,3 mm, o ângulo de incidência do metal fundido muda, interrompendo o padrão de fluxo em espiral e, na verdade, exacerbando a turbulência.

A Ningheda Graphite está equipada com um centro de usinagem CNC de cinco eixos e utiliza ferramentas de corte com revestimento de diamante para corte a seco. O processo de usinagem é o seguinte:

• Inspeção do blank: Cada blank de grafite passa por testes ultrassônicos para eliminar rachaduras e inclusões internas.




• Usinagem Desbaste: A forma externa é torneada, deixando uma margem de acabamento de 0,3 mm.




• Acabamento: Os círculos interno e externo são torneados em CNC para garantir concentricidade ≤ 0,05 mm.




• Usinagem de furo excêntrico: Utilizando a superfície inferior como referência, a distância central é compensada de acordo com os desenhos do cliente; após a perfuração, o furo é perfurado com precisão nas dimensões desejadas.




• Chanframento e Polimento: As bordas dos furos são arredondadas em um raio R0,5, as rebarbas são removidas e o processo evita arranhões nas vedações do equipamento.




• Inspeção de Máquina de Medição por Coordenadas (CMM): inspeção 100% da excentricidade, diâmetro do furo e perpendicularidade, com emissão de relatório dimensional.

▍ Cenários de aplicação e suas vantagens

Aplicação de fundição de prata e ouro para joias

Uso de teste de metal semicondutor de laboratório

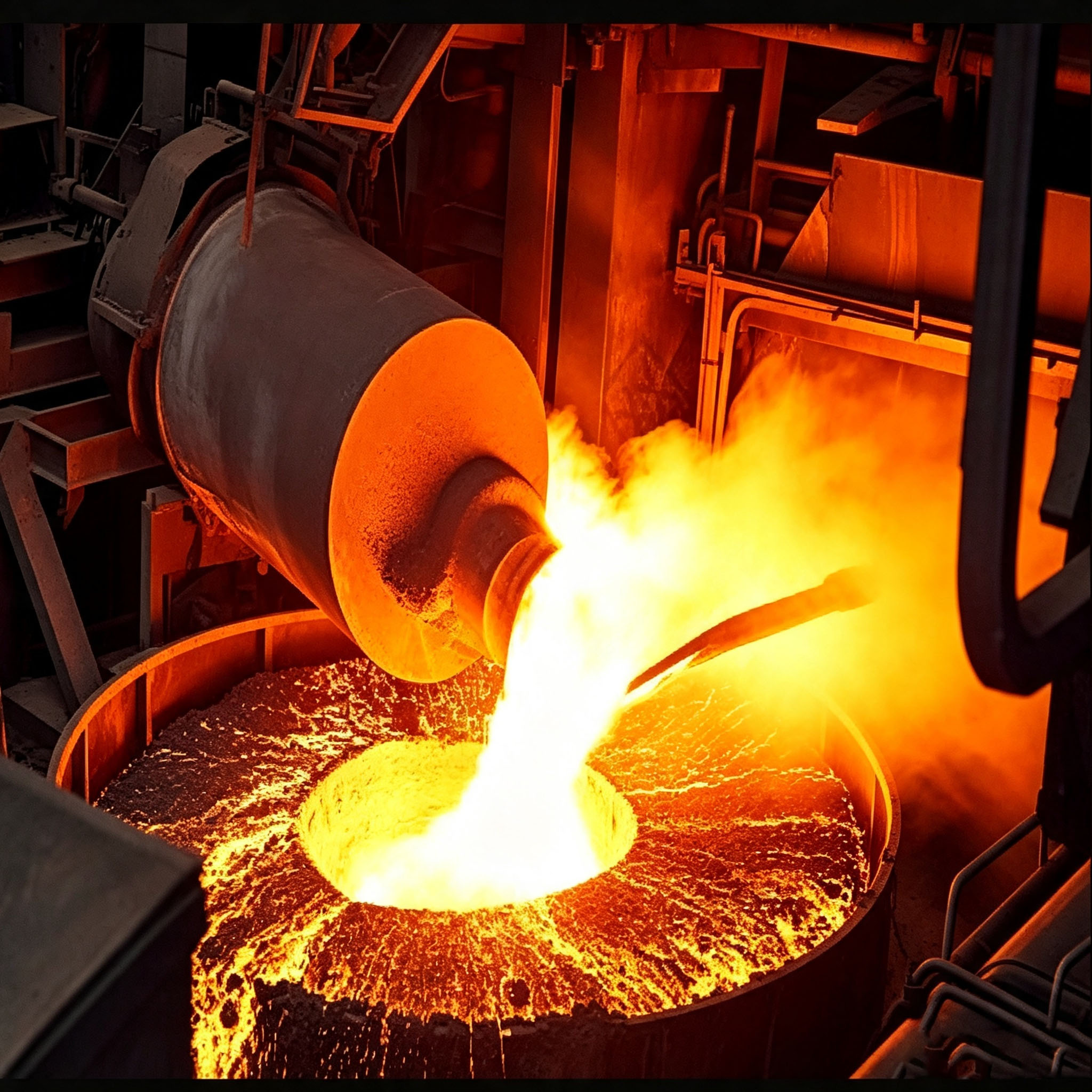

Fábrica industrial de fundição de metais preciosos

• Fundição de metais preciosos na indústria joalheira (aplicação primária)

  Adequado para fundição, fundição de lingotes e fundição a vácuo de joias de ouro, prata, ouro quilate, platina e paládio. O design do furo excêntrico minimiza resíduos de metais preciosos, reduz o desperdício de matérias-primas valiosas e é compatível com equipamentos automatizados de produção em massa em fábricas de joias.

• Laboratórios de refino de metais preciosos

  Fundição em pequena escala para purificação de metais preciosos e experimentos de formulação de ligas; o metal residual pode ser drenado fácil e completamente, facilitando mudanças frequentes nas formulações da liga e reduzindo a contaminação cruzada.

• Fundição de metais não ferrosos em alta temperatura

  Fundição em pequena escala de ligas de cobre e amostras de ligas raras; um campo térmico estável garante uma composição uniforme da liga.

▍ Guia de uso e manutenção

1. Armazenamento: Armazenar em armazém seco e bem ventilado. A grafite absorve a umidade com muita facilidade; se o cadinho ficar úmido, ele poderá quebrar durante o processo de aquecimento inicial.

2. Pré-aquecimento: Na primeira utilização, aqueça o cadinho gradualmente. Mantenha a 200°C por 30 minutos para remover completamente a umidade.

3. Uso: Não permita que o nível do material fundido exceda 2/3 da cavidade interna para evitar que o material fundido em alta temperatura derrame. Não bata no corpo do cadinho ou nas bordas do furo excêntrico com objetos duros.

4. Limpeza: Use uma escova de cerdas macias para remover resíduos de metal. Não raspe as paredes internas do cadinho com ferramentas duras, pois isso danificará a densa camada superficial.

5. Recomendações para prolongar a vida útil: Use o cadinho sob atmosferas protetoras de vácuo, nitrogênio ou argônio para retardar significativamente a oxidação da grafite e prolongar sua vida útil.

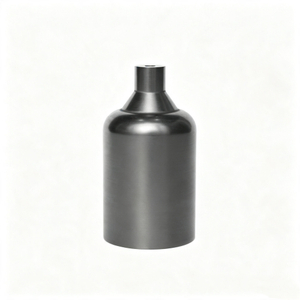

Cadinho de grafite de bico único cônico

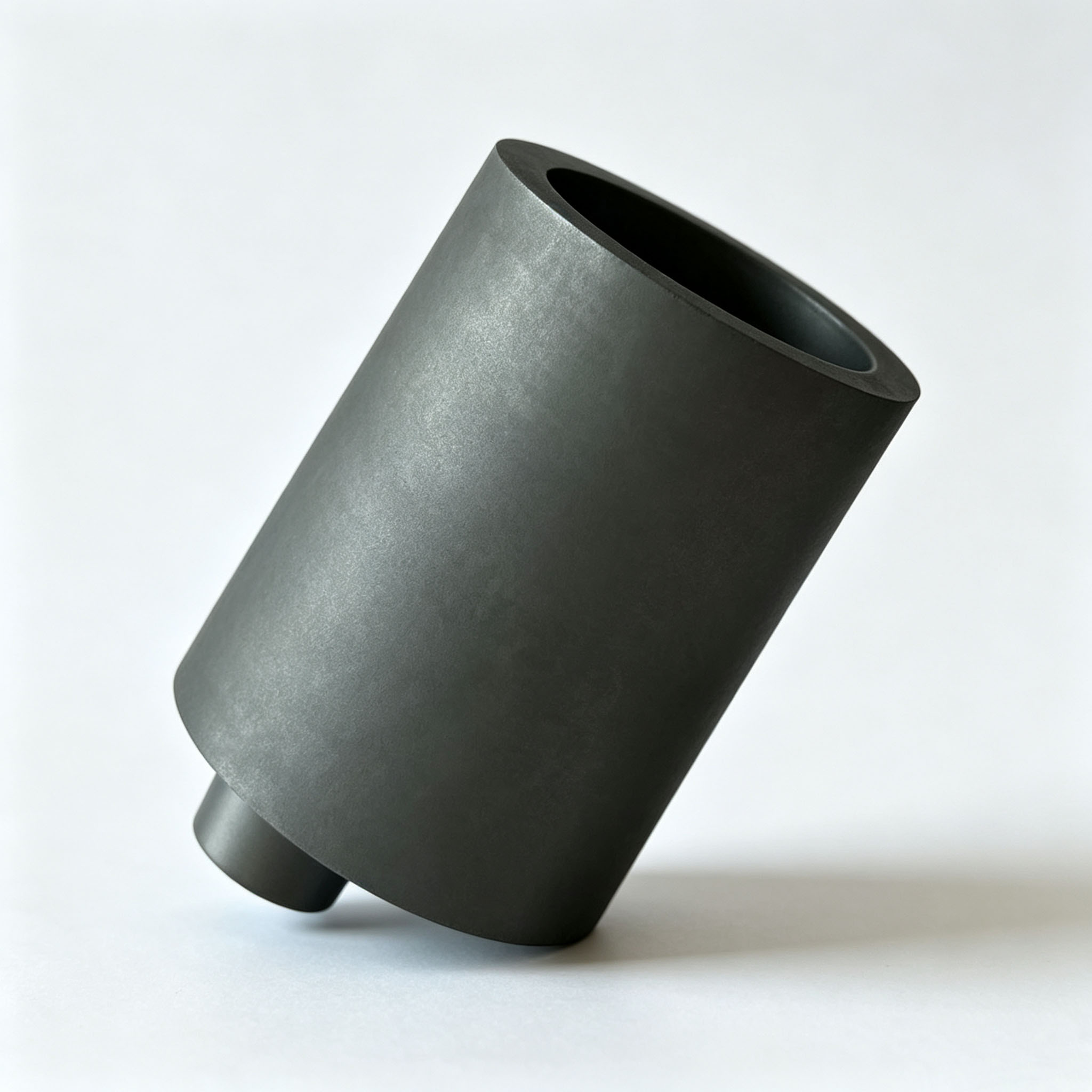

Cadinho de alta capacidade com abertura inclinada

Cadinho de grafite personalizado com múltiplas cavidades

▍ Método de embalagem

• Embalagem interna: Cada cadinho é embalado individualmente em plástico bolha com absorção de choque, com um núcleo protetor de espuma inserido no orifício excêntrico para evitar danos aos canais de precisão durante o transporte.

• Embalagem Externa: Caixa de papelão ondulado reforçado com cinco camadas e divisórias internas de espuma. Os pedidos em grandes quantidades são reforçados com caixas de compensado sem fumigação.

• Rotulagem: A embalagem externa é rotulada com 'Frágil', 'Manter seco' e 'Este lado para cima' e inclui uma etiqueta de especificação do produto e uma cópia do relatório de teste do material.

▍ Métodos de envio

• Amostras/Pedidos Pequenos: Entrega expressa internacional DHL/FedEx/UPS, com entrega nas principais cidades do mundo dentro de 7 a 15 dias úteis.

• Pedidos de Grande Volume: Carga completa de contêiner (FCL) ou carga inferior a contêiner (LCL) por frete marítimo; Termos FOB, CIF e DDP suportados. Pode ser enviado para portos designados ou armazéns no exterior.

• Requisitos Especiais: Podemos lidar com desembaraço aduaneiro de exportação, Certificados de Origem (CO) e procedimentos de inspeção de mercadorias de acordo com as necessidades do cliente.

▍ Perguntas frequentes

• Q1: Qual é a diferença entre um cadinho de grafite com furo excêntrico e um cadinho padrão com furo central?

  A1: Os cadinhos convencionais possuem um orifício localizado centralmente, o que facilita a permanência de metais preciosos no fundo do cadinho após o vazamento do metal fundido, resultando na perda de matéria-prima. O design do furo deslocado orienta o metal fundido para se reunir em um lado, permitindo uma descarga mais completa e reduzindo resíduos de metais preciosos. Ao mesmo tempo, as dimensões estruturais podem ser adaptadas às interfaces de descarga dos equipamentos de fundição automatizados, tornando-os adequados para a produção em linha de montagem. Em contraste, os cadinhos com furo central são, em sua maioria, adequados apenas para fundição manual simples.

• Q2: A posição e o tamanho do furo excêntrico podem ser modificados para caber no meu equipamento?

  A2: Apoiamos a personalização completa. Podemos ajustar a distância excêntrica e o diâmetro interno do canal de fluxo com base na localização da porta de descarga do seu equipamento de fundição, ao mesmo tempo que ajustamos a altura geral e o diâmetro externo do cadinho. Forneceremos desenhos CAD para sua confirmação antes da produção.

• Q3: O derretimento de metais preciosos altamente reativos, como platina e paládio, causará contaminação?

  A3: Usamos produtos de grafite de altíssima pureza com um teor total de impurezas de ≤0,01%. Esses materiais são quimicamente estáveis ​​e não reagem com metais preciosos em altas temperaturas, evitando problemas como infiltração ou descoloração de carbono e atendendo aos requisitos para fundição de joias de alta qualidade.

• Q4: Os cadinhos quebrarão durante o transporte?

  A4: Embora o grafite seja duro e quebradiço, nossa embalagem passou nos testes de queda. Cada peça possui suportes de amortecimento independentes nos locais dos furos excêntricos, e a taxa de quebra durante o transporte logístico normal é inferior a 0,5%. Se você receber um item danificado, tire fotos e entre em contato conosco dentro de 24 horas para uma substituição.

• Q5: Qual é a quantidade mínima de pedido? Qual é o prazo de entrega?

  A5: Os tamanhos padrão (∅40/∅50/∅60 mm) requerem um pedido mínimo de 10 peças; tamanhos personalizados exigem um pedido mínimo de 50 peças. Os produtos padrão são enviados dentro de 10 a 15 dias e os produtos personalizados são enviados dentro de 15 a 30 dias. O envio rápido para pedidos urgentes está disponível mediante solicitação.

• Q6: Além dos metais preciosos, metais comuns como cobre e alumínio podem ser fundidos nesses cadinhos?

  A6: Sim, mas não é recomendado. O cobre e o alumínio têm pontos de fusão baixos, portanto, o uso de cadinhos de argila e grafite padrão é mais econômico. Cadinhos de grafite isostáticos de alta pureza são mais caros e suas vantagens de pureza são melhor utilizadas no processamento de metais preciosos.

• Q7: Este cadinho pode ser usado em altas temperaturas ao ar livre por longos períodos?

  R7: Não recomendamos o uso prolongado em altas temperaturas em ambiente aberto. A grafite oxida lentamente em um ambiente rico em oxigênio e de alta temperatura. Recomendamos fortemente usá-lo sob vácuo ou em atmosfera protetora inerte (como nitrogênio ou argônio), que não apenas prolonga a vida útil do cadinho, mas também evita a oxidação de metais preciosos.

Se você estiver procurando cadinhos de grafite de fluxo excêntrico compatíveis com máquinas de fundição a vácuo e fornos de indução para reduzir perdas durante a fundição de metais preciosos, sinta-se à vontade para enviar o modelo do seu equipamento, desenhos dimensionais do produto e requisitos de material de fundição para nossos engenheiros técnicos. Fornecemos seleção gratuita de soluções e cotações de parâmetros, juntamente com relatórios de teste de material de grafite. Nossa empresa pode fornecer uma gama completa de produtos de grafite de alta temperatura, incluindo cadinhos de grafite de furo reto padrão, bicos de vazamento de grafite e moldes de grafite, oferecendo uma experiência de compra completa.
