Cadinhos de grafite de anel duplo de alta pureza | Recipientes resistentes a choques térmicos projetados especificamente para fundição de metais preciosos | Feito sob medida pela NHD

▍ Descrição do produto: O que é um cadinho de grafite de anel duplo?

O cadinho de grafite de anel duplo é um recipiente de fundição com um design estruturalmente otimizado baseado no cadinho tradicional de anel único. Seu nome deriva de seu design exclusivo de 'anel duplo': um anel de parada saliente para fora (anel de vazamento) na parte superior e um anel de suporte (anel de base) na parte inferior, com a câmara de fundição localizada entre os dois anéis. Esta estrutura não é apenas uma melhoria cosmética, mas um projeto de engenharia que aborda os desafios operacionais práticos encontrados durante a fundição de metais preciosos.

Funções do anel de retenção superior:

· Fornece uma superfície de aderência estável ao vazar metal fundido, permitindo uma operação segura com pinças de cadinho padrão

· Evita que o metal fundido flua pela parede externa, reduzindo a perda de metal e os riscos à segurança

· Serve como referência de posicionamento dentro do forno, garantindo que o cadinho permaneça centralizado durante o aquecimento

Funções do anel de suporte inferior:

· Expande a área de suporte inferior, abaixa o centro de gravidade e evita que o cadinho tombe durante o vazamento

· Cria uma zona de acoplamento eletromagnético estável dentro do forno de indução, melhorando a eficiência do aquecimento

· Absorve tensões de expansão térmica na parte inferior, reduzindo o risco de fissuras na parte inferior causadas por resfriamento e aquecimento rápidos

Cadinho de grafite de 1kg

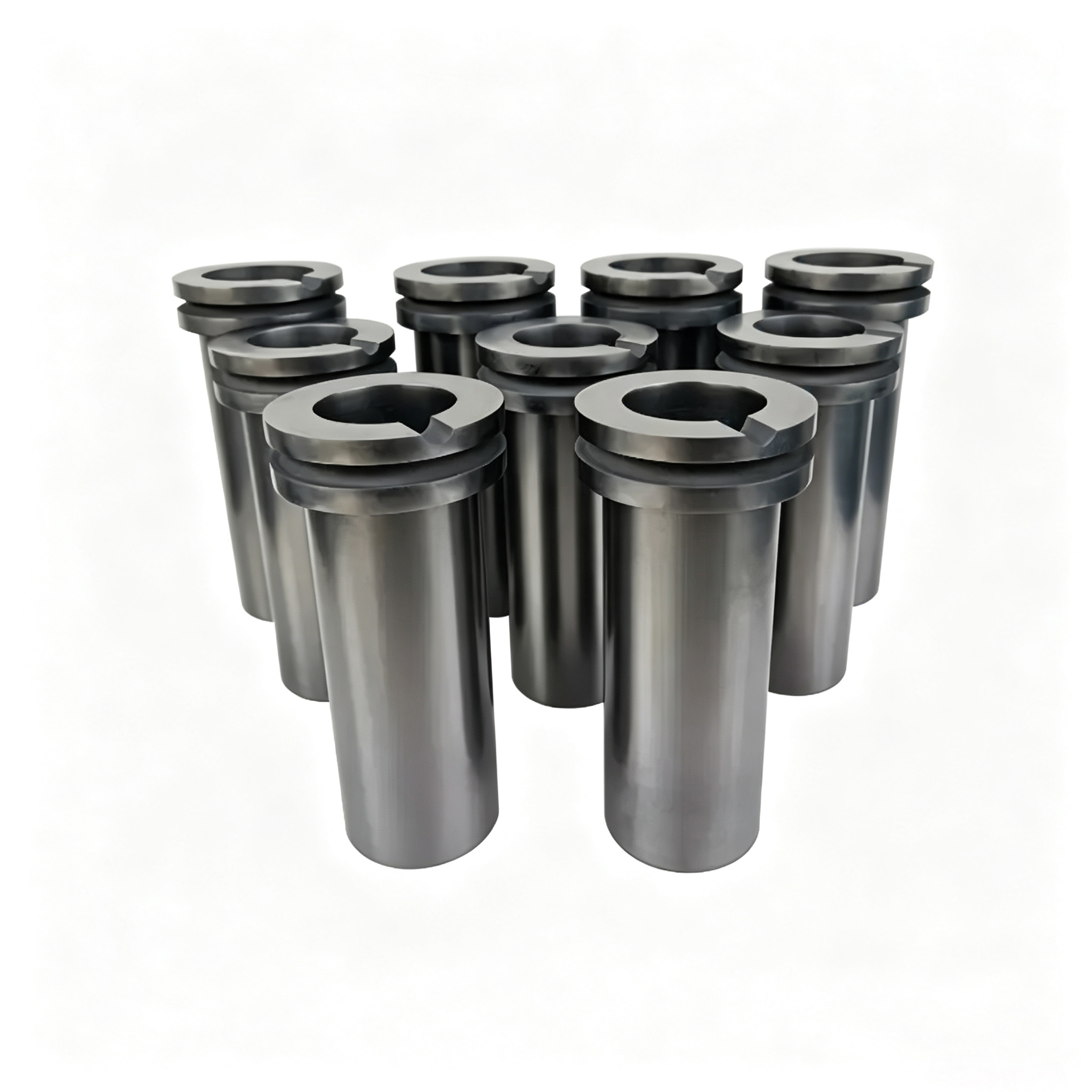

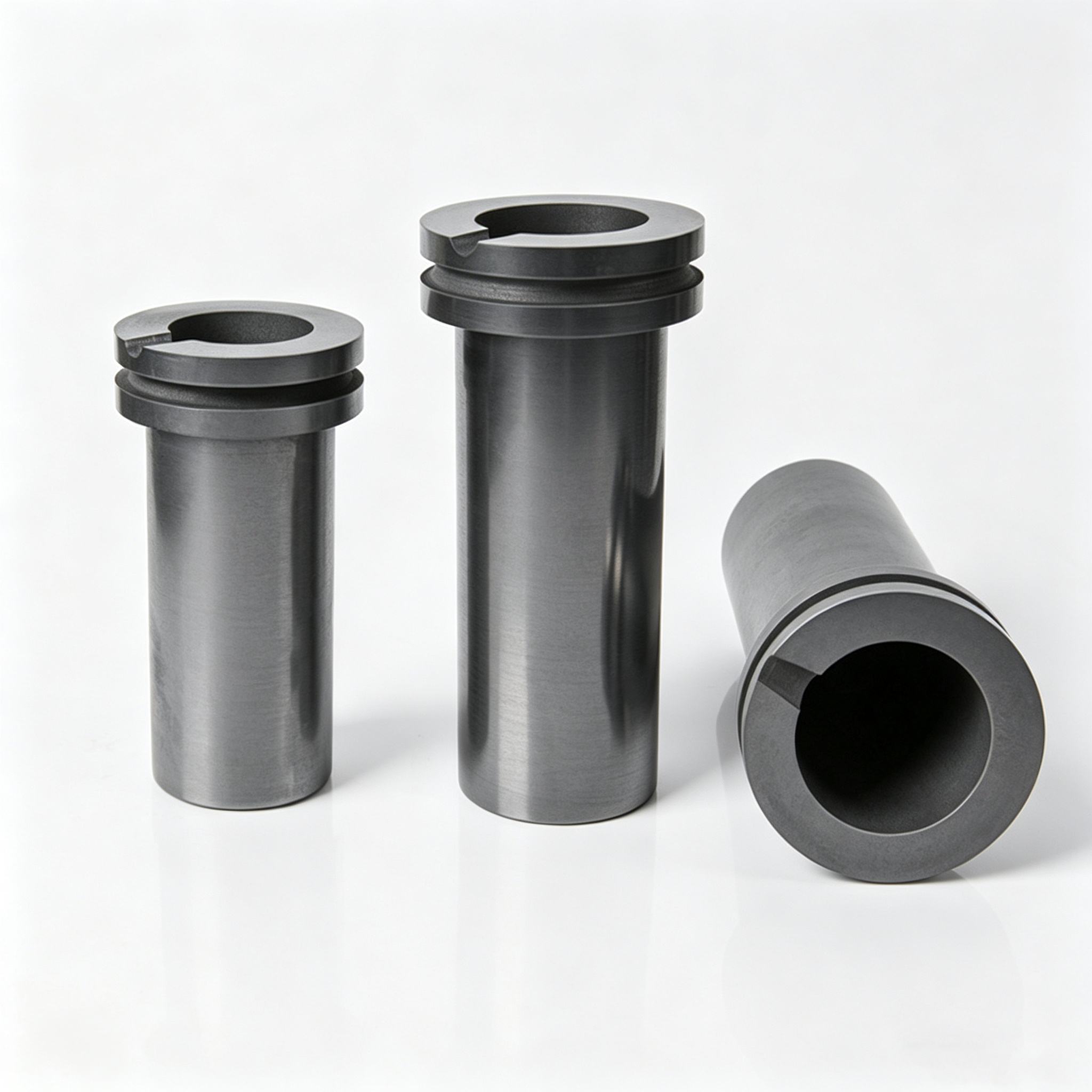

Conjunto de cadinho de anel duplo

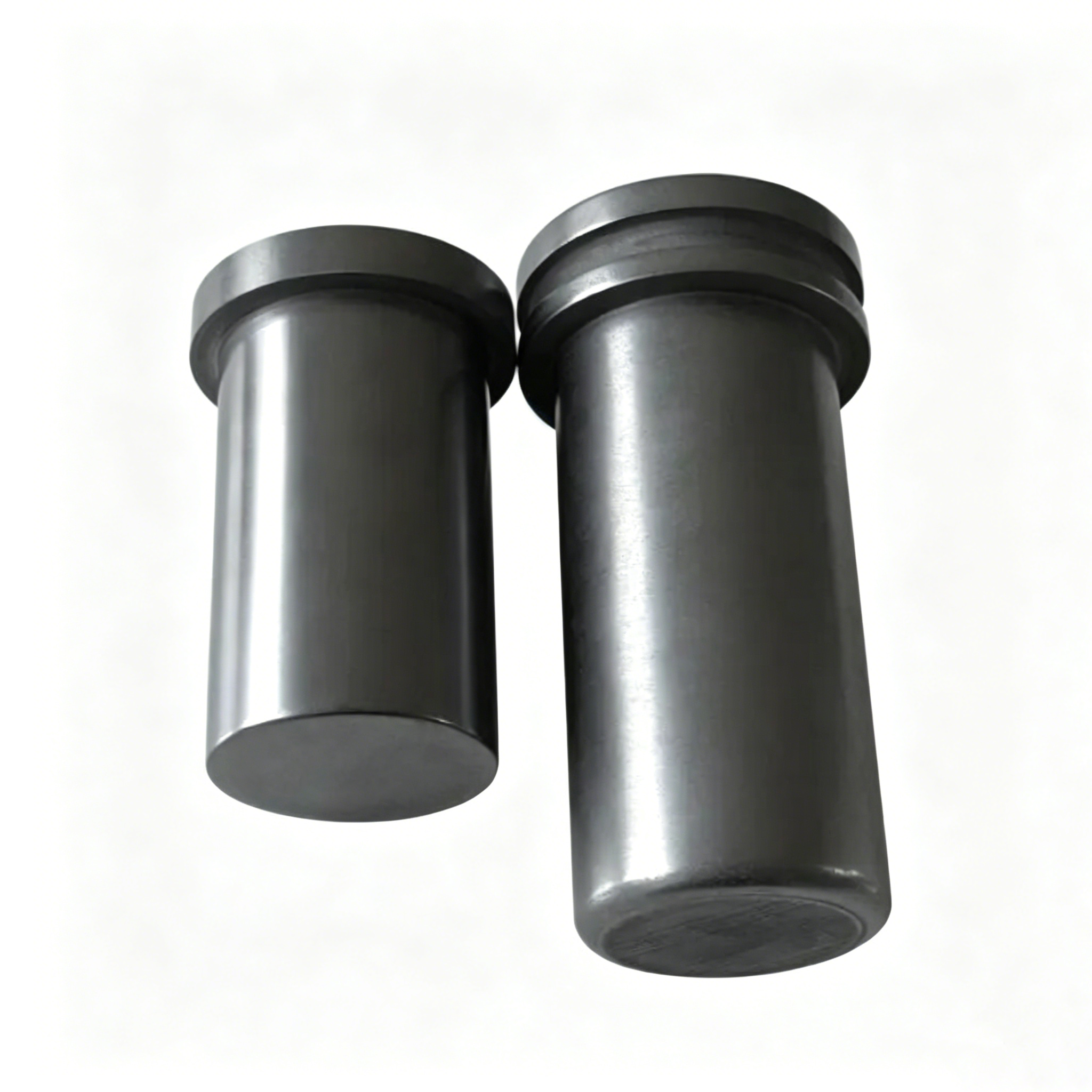

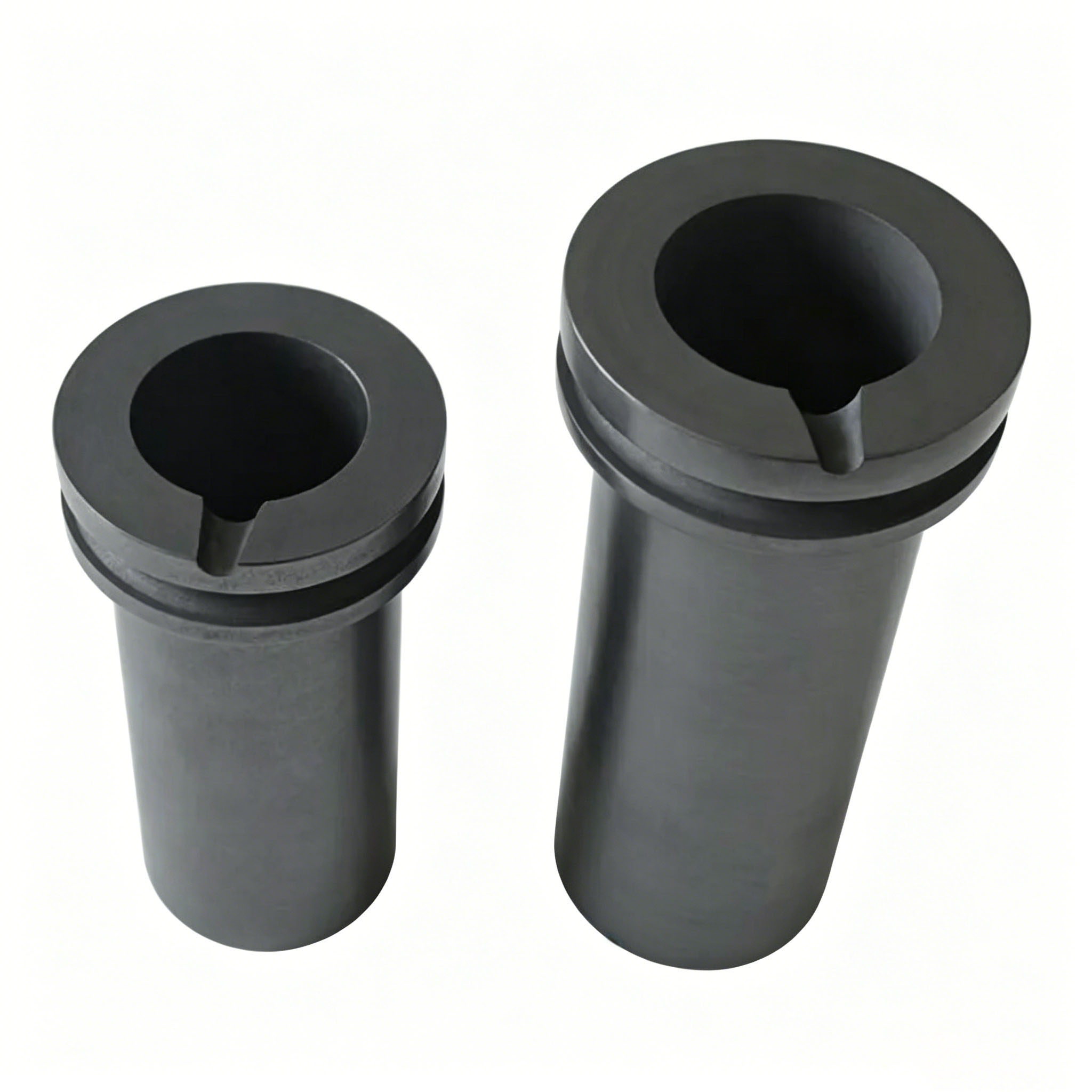

2pcs cadinho de grafite

▍ Vantagens do produto: Seis razões para escolher os cadinhos de grafite de anel duplo Ningheda

①  Vantagens estruturais: Design de anel duplo para operação mais segura. A estrutura de anel duplo abaixa o centro de gravidade do cadinho e fornece suporte mais estável, reduzindo o risco de tombamento ao vazar metal fundido em mais de 60%. O anel de retenção superior fornece uma superfície de fixação padronizada, eliminando a necessidade de acessórios especializados e diminuindo o limite operacional.

② Vantagens do material: Grafite de alta pureza para fundição com contaminação zero. Fabricado a partir de coque de petróleo e coque agulha de alta qualidade com teor de enxofre <0,5%, que sofre grafitização a 2.800°C, com teor de cinzas ≤0,1%, garantindo que nenhuma impureza seja introduzida durante a fundição e atendendo aos requisitos para refino de metais preciosos de alta pureza.

③  Vantagens de desempenho: Resistência a altas temperaturas e resistência ao choque térmico. Resistência a temperaturas de até 2500°C em atmosfera inerte; temperatura operacional segura de 500–600°C em uma atmosfera oxidante.   Excelente resistência ao choque térmico; suporta ciclos rápidos de resfriamento e aquecimento desde a temperatura ambiente até 1100°C sem rachar.

④  Vantagens do processo: A prensagem isostática garante densidade uniforme. Os produtos de qualidade premium são fabricados por prensagem isostática a frio (CIP, pressão 200 MPa), oferecendo uniformidade de densidade superior em comparação à   moldagem por compressão e evitando falhas prematuras causadas por concentração de tensão localizada.

⑤  Vantagens de personalização: Resposta flexível, entrega rápida. Amplo estoque de especificações padrão; Tamanhos de 1 kg a 5 kg entregues em 10 a 15 dias;   Pedidos personalizados são suportados com base em desenhos CAD, com entrega dentro de 20 a 25 dias.

⑥  Vantagens do serviço: Direto do fabricante, qualidade controlada. Jiangxi Ningheda é uma instalação de fabricação que controla de forma independente todo o processo - desde a mistura de matéria-prima, formação e grafitização até usinagem de precisão e está equipada com um laboratório profissional para testes de densidade, resistência e pureza, emitindo relatórios de teste para cada lote de produtos.

Cadinhos de grafite a granel

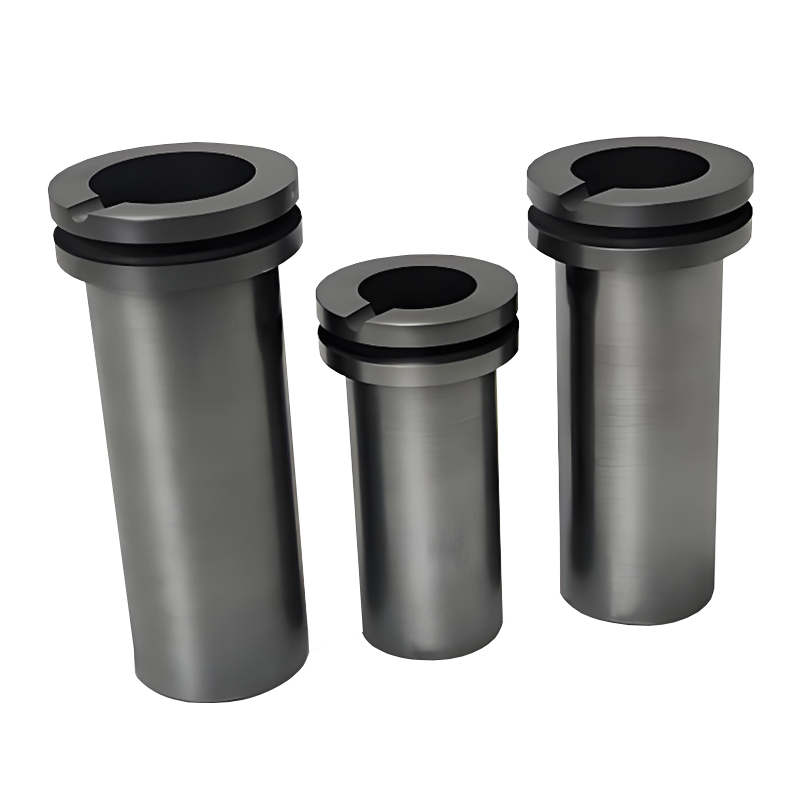

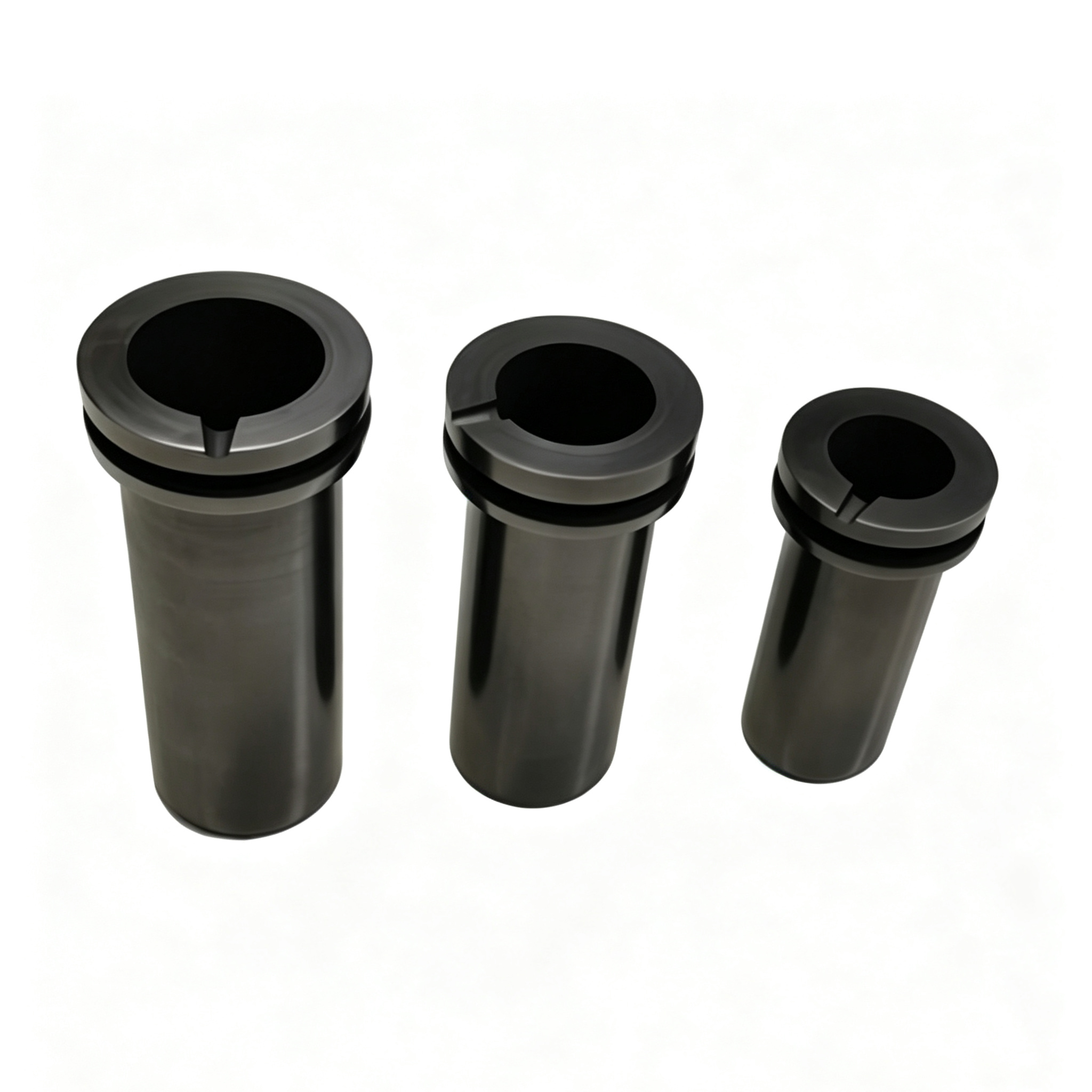

Kit de cadinho de 3 tamanhos

Cadinho de alta pureza

▍ Principais recursos do produto

Característica 1: Excelente resistência a altas temperaturas

 A grafite tem um ponto de fusão extremamente elevado (aproximadamente 3652°C). Nossos cadinhos de grafite de anel duplo podem operar de forma estável por longos períodos em temperaturas entre 2.000 e 2.200°C em uma atmosfera inerte (nitrogênio, argônio ou vácuo), com temperaturas de pico de curto prazo atingindo até 2.500°C. Mesmo em um ambiente contendo oxigênio, o revestimento antioxidante da superfície aumenta a temperatura operacional segura para 600–800 °C, atendendo aos requisitos operacionais da maioria dos fornos de indução de média frequência e fornos a gás.

Característica 2: Excelente condutividade térmica

A condutividade térmica do grafite (120–140 W/m·K) é muito maior do que a dos materiais refratários tradicionais (como a cerâmica de alumina, que tem uma condutividade térmica de aproximadamente 30 W/m·K). Isto significa: • Aquecimento rápido durante a fundição, reduzindo o tempo de processamento por lote em aproximadamente 20–30% • Distribuição uniforme de calor, evitando a segregação de componentes metálicos causada por superaquecimento localizado • Redução do consumo de energia, levando a economias significativas nos custos de eletricidade ou gás a longo prazo.

Característica 3: Estabilidade Química Excepcional

Nas temperaturas de fundição, a grafite não reage quimicamente com metais preciosos como ouro, prata ou platina, nem reage com a maioria das soluções ácidas ou alcalinas. Esta propriedade garante: • A pureza do metal fundido não é comprometida pela contaminação do material do cadinho • Não são necessários processos adicionais de lavagem com ácido ou purificação, reduzindo os custos de pós-processamento • Adequação para fundição de uma ampla gama de metais e suas ligas, oferecendo alta versatilidade.

Característica 4: Baixo Coeficiente de Expansão Térmica

O coeficiente de expansão térmica da grafite (1,5–4,5 × 10⁻⁶/°C) é muito inferior ao dos materiais metálicos. Ele exibe alterações dimensionais mínimas durante ciclos freqüentes de aquecimento e resfriamento. Combinado com uma estrutura de anel duplo projetada para amortecer o estresse, suprime efetivamente a formação de trincas por fadiga térmica.

Característica 5: Parede interna lisa para fácil desmoldagem

A usinagem CNC de precisão garante uma superfície lisa da parede interna, promovendo boa fluidez do metal fundido e minimizando resíduos após a fundição. A taxa de recuperação de metal por ciclo de fundição é ≥99,5%, reduzindo a perda de metais preciosos.

Cadinho pequeno de grafite

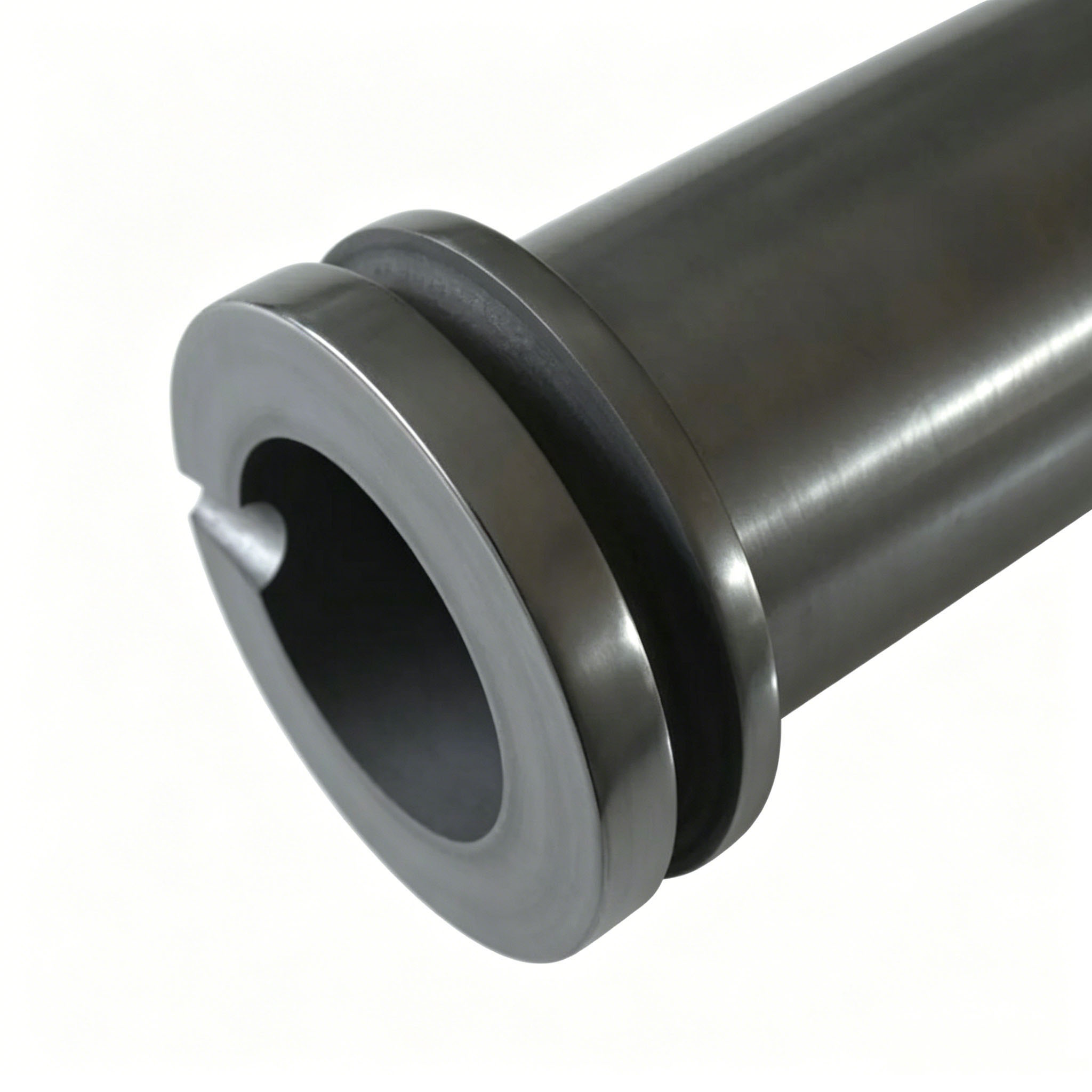

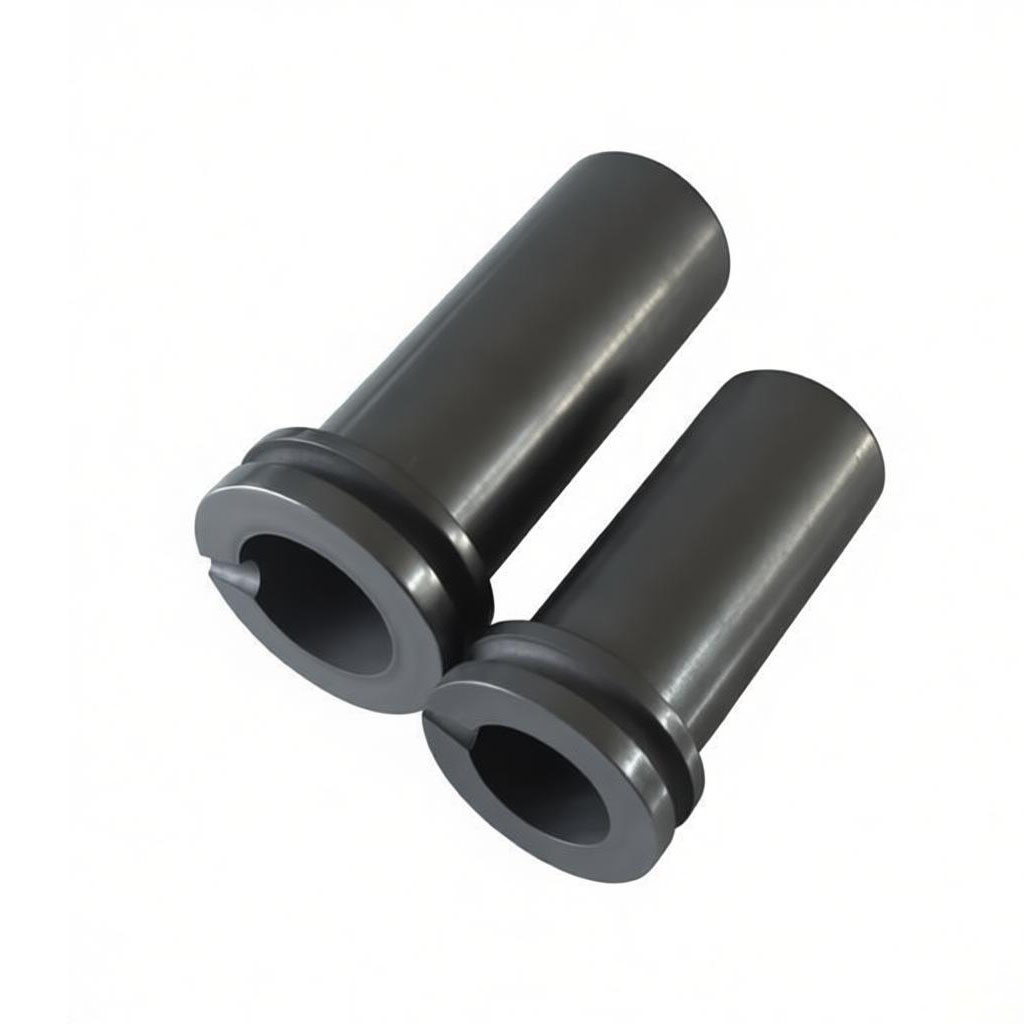

Cadinho com Vista Lateral

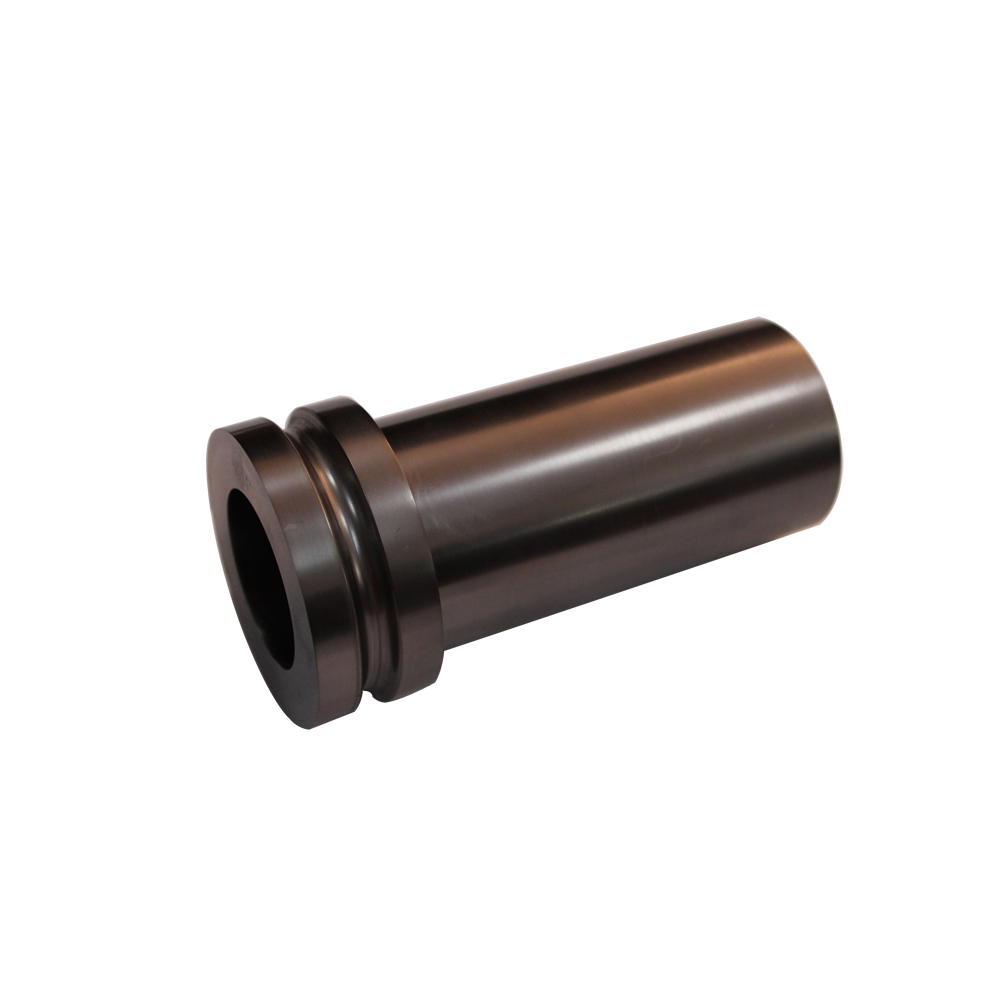

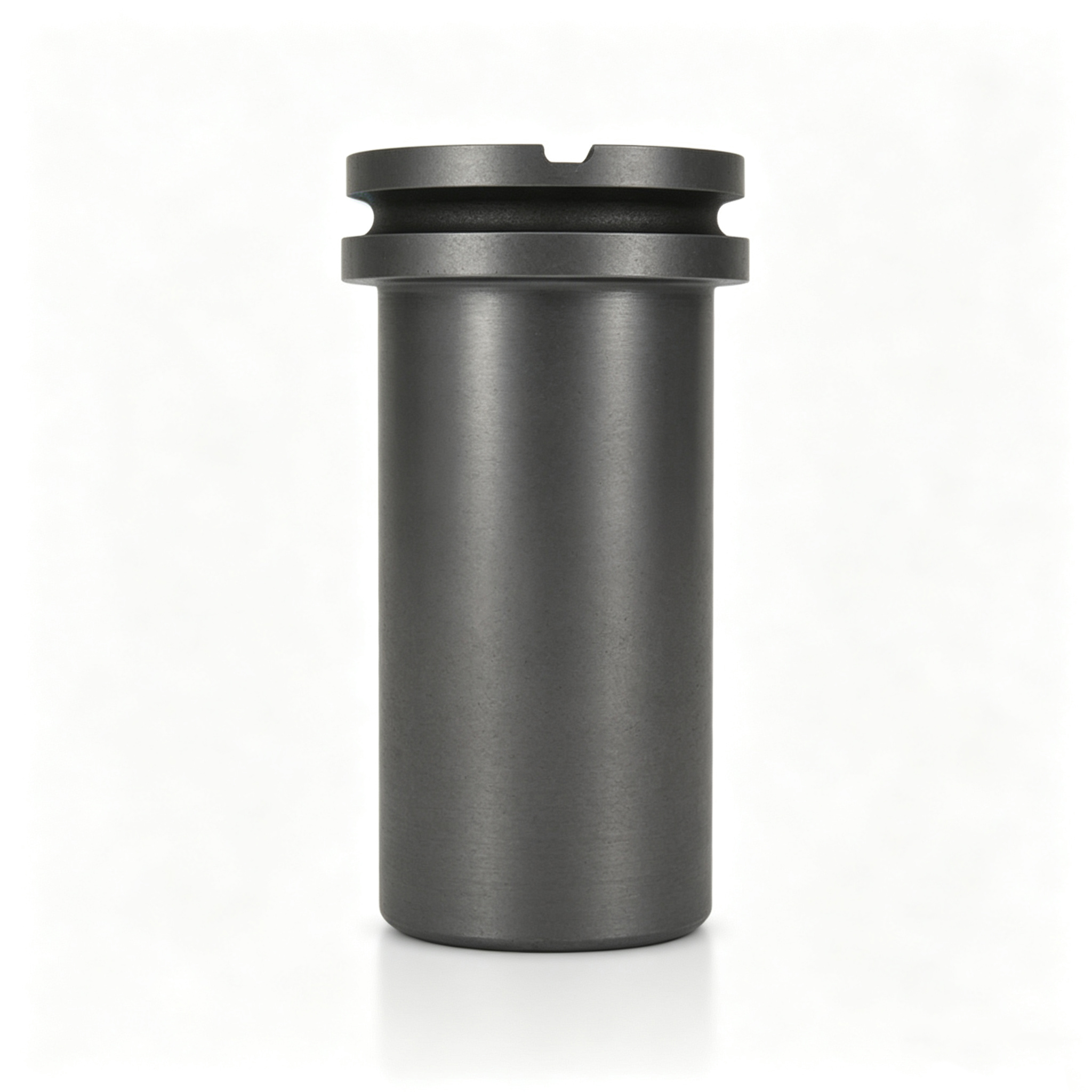

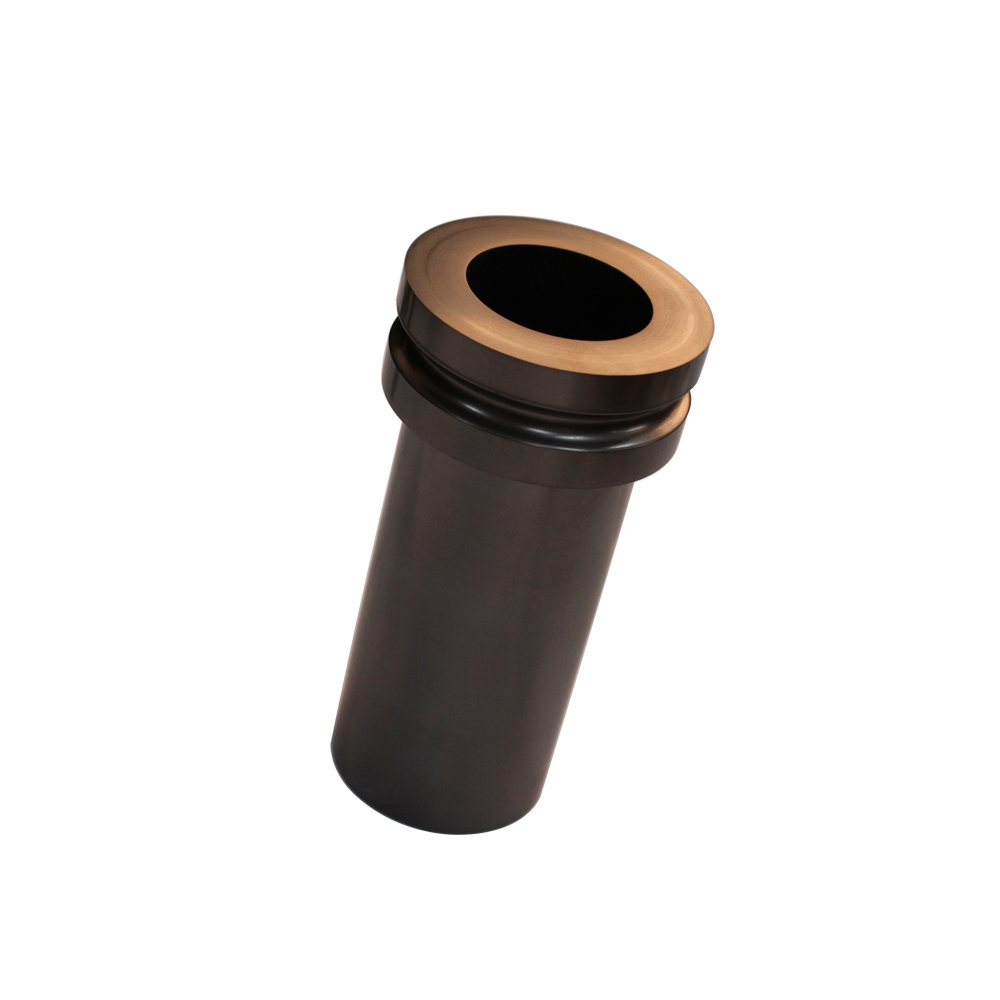

Cadinho Polido

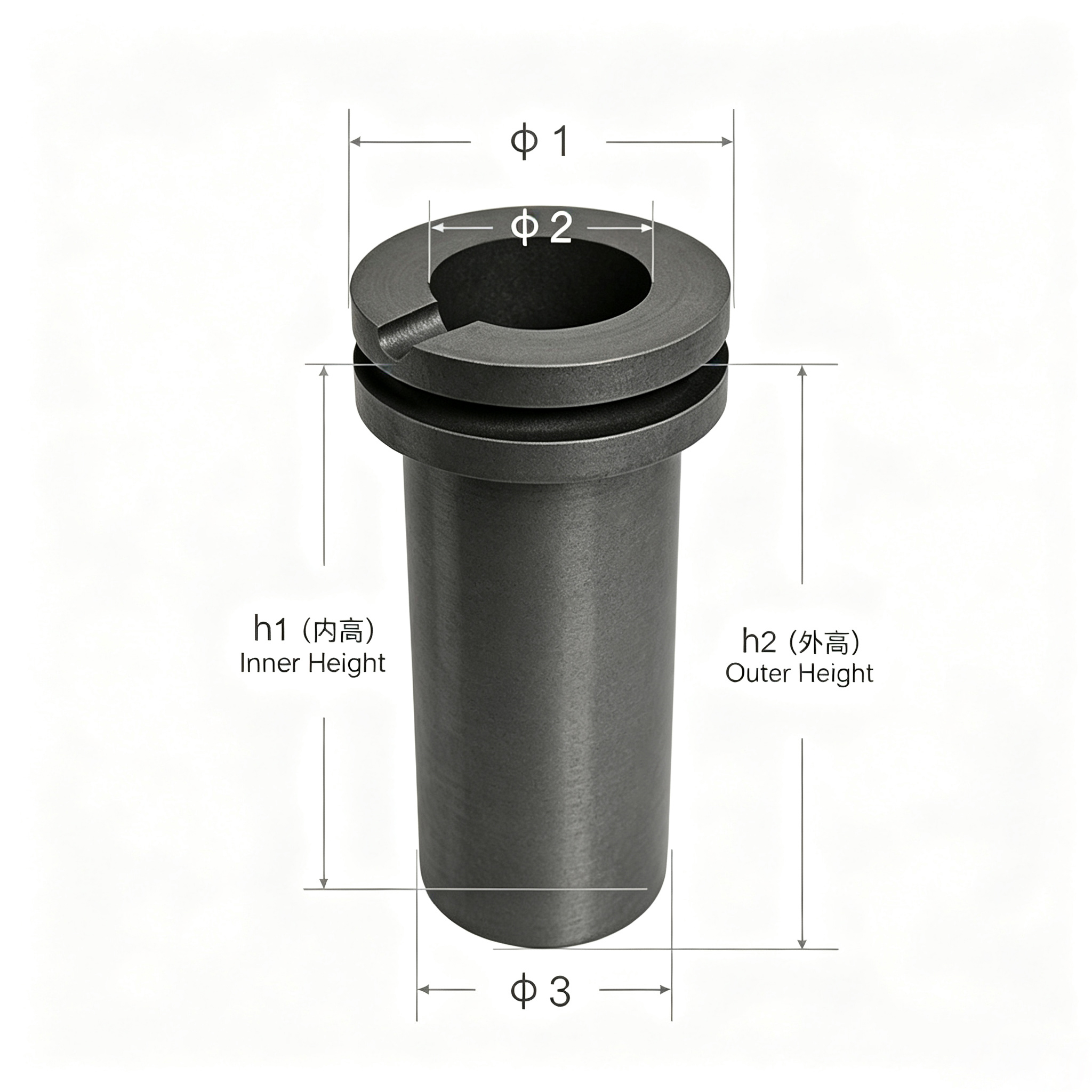

▍ Tabela de especificações

Cadinho de Anel Único

Cadinho de Anel Duplo

Par de Mini Cadinho

▍ Guia do usuário e manutenção

Instruções para uso adequado

[Preparação antes de usar]

⑴ Inspeção visual:  Antes de usar, inspecione cuidadosamente as paredes internas e externas do cadinho em busca de rachaduras, lascas ou desgaste severo. Cadinhos com fissuras mais profundas que 2 mm ou cuja espessura da parede esteja desgastada em mais de 30% da espessura original devem ser descartados imediatamente.

⑵ Pré-aquecimento (Etapa Crítica):  Cadinhos novos ou que ficaram fora de uso por mais de 72 horas devem ser aquecidos nas seguintes etapas:

Estágio 1:  Temperatura ambiente → 300°C, manter por 60 minutos (Objetivo: Liberar lentamente a umidade adsorvida dentro do cadinho e evitar rachaduras causadas pela rápida vaporização da umidade)

Estágio 2:  300°C → 800°C, manter por 120 minutos (Objetivo: permitir que qualquer ligante residual do processo de formação se decomponha e volatilize completamente)

Estágio 3:  800°C → temperatura de operação, manter por 60 minutos (Objetivo: permitir que o cadinho atinja o equilíbrio térmico por completo, evitando a concentração de tensão localizada)

⑶ Especificação de carregamento:

·Manter o volume de carga entre 60% e 80% da capacidade do cadinho; não exceda 80%

· O volume mínimo de carga não deve ser inferior a 20% da capacidade para evitar danos às paredes do cadinho causados ​​pela queima a seco

· Os lingotes metálicos devem ser colocados lentamente; não os deixe cair diretamente no cadinho. Recomenda-se usar uma haste guia de grafite para direcioná-los

· Após o carregamento, o topo dos lingotes metálicos deve estar pelo menos 50 mm abaixo da borda do cadinho para evitar que o metal fundido ferva

⚠️ Nunca pule a etapa de pré-aquecimento e prossiga diretamente para o aquecimento em alta temperatura! Esta é a principal causa de fissuras prematuras em cadinhos.

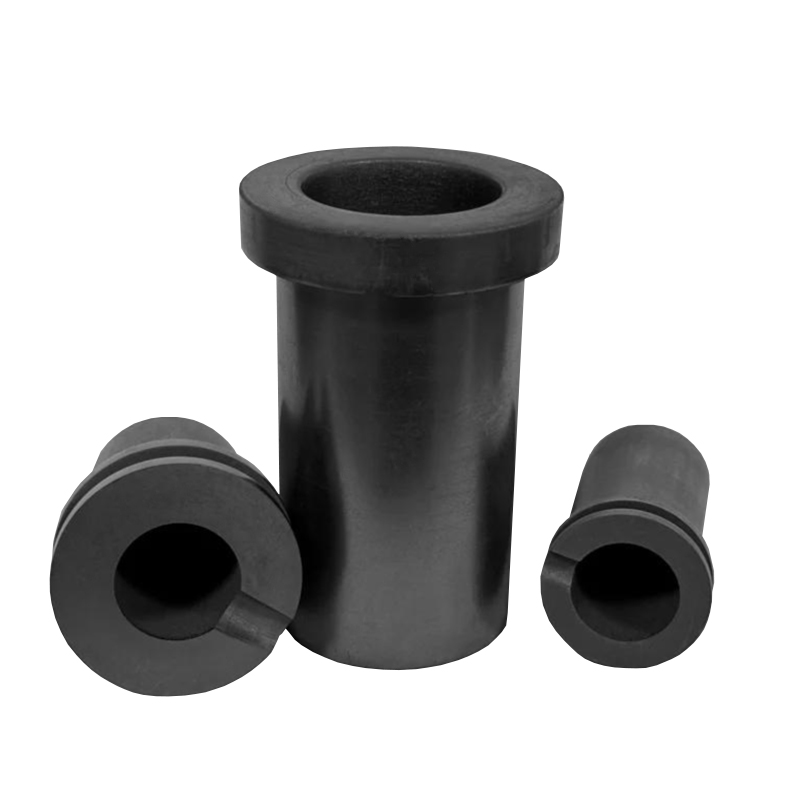

Conjunto Família do Crisol

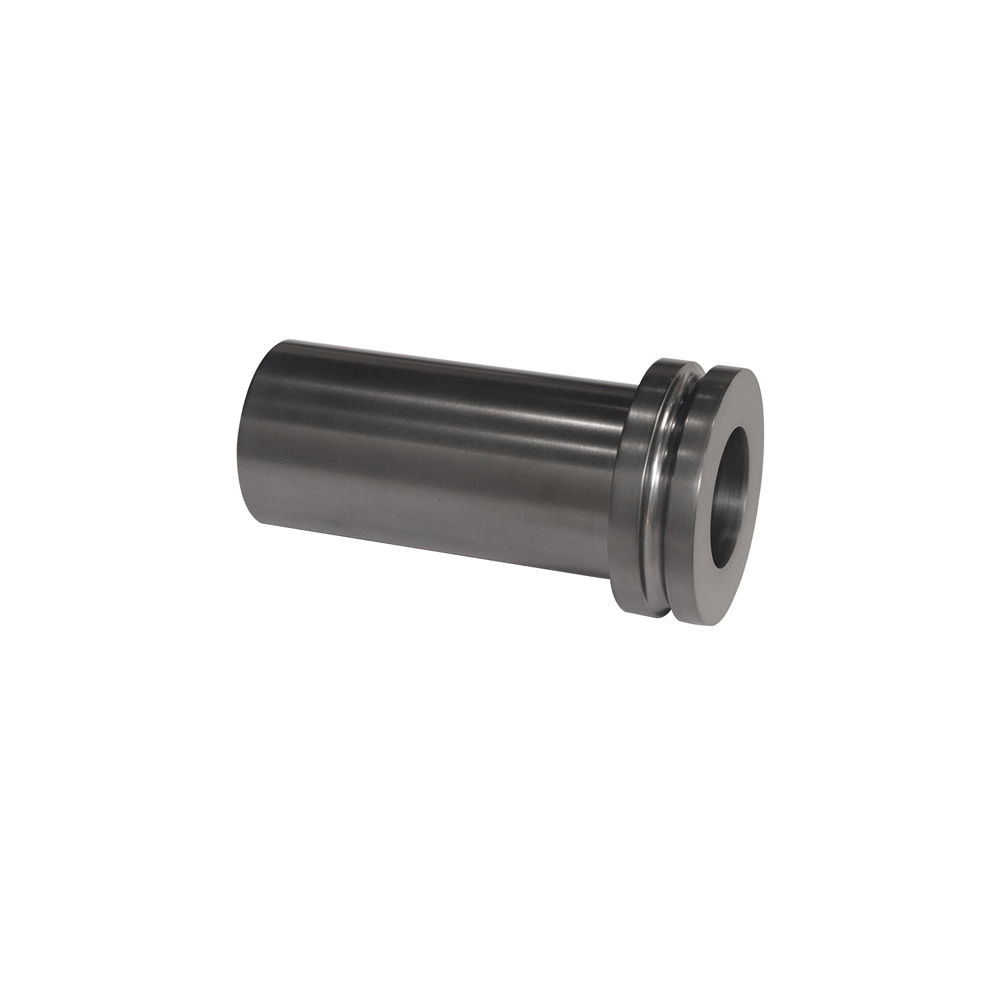

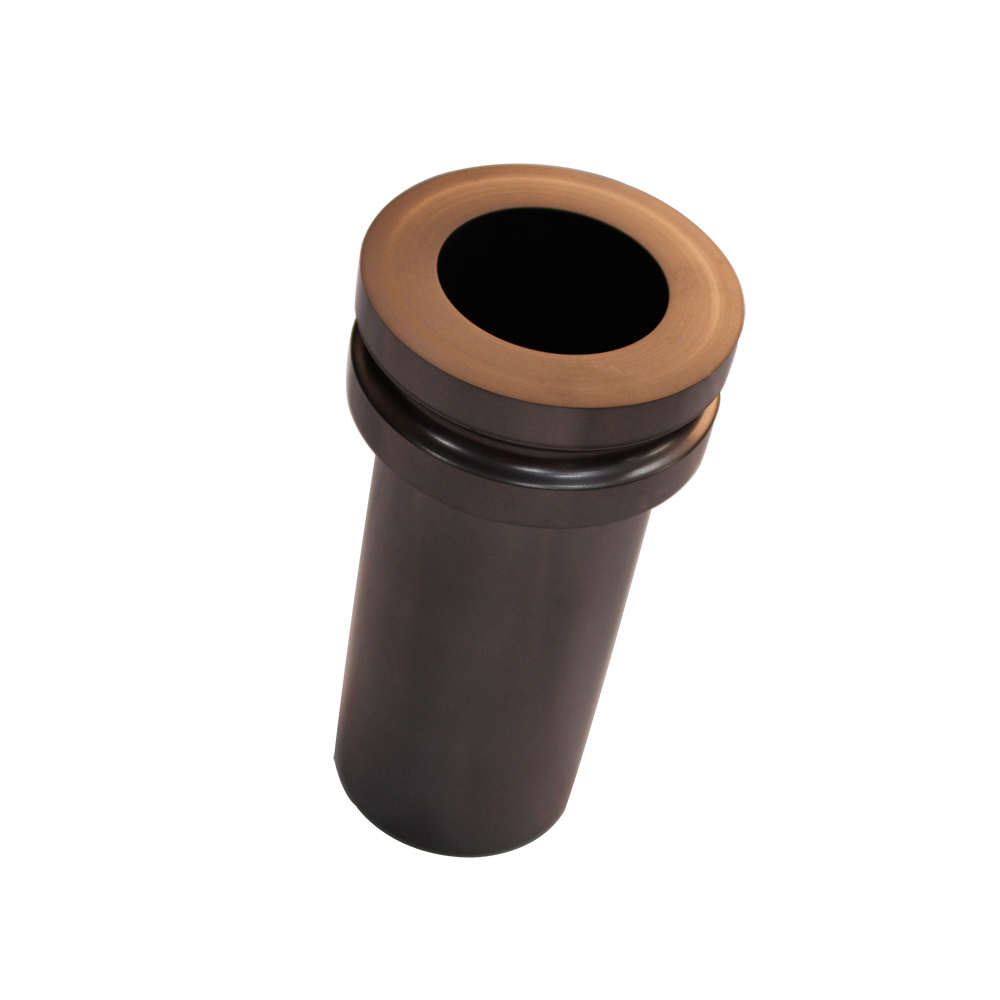

Cadinho Horizontal

Cadinho de acabamento espelhado

[Precauções durante o uso]

· Controle de temperatura: No ar ou em atmosfera oxidante, a temperatura não deve exceder 500°C (grau Standard) ou 600°C (grau Premium). Se forem necessárias temperaturas mais elevadas num ambiente oxidante, selecione produtos com um revestimento resistente à oxidação.

· Evite choque térmico: Após a conclusão da fundição, nunca permita que um cadinho quente (temperatura da parede > 600°C) entre em contato direto com água fria ou seja colocado sobre uma superfície metálica fria. Deixe-o esfriar naturalmente dentro do forno abaixo de 300°C antes de removê-lo.

· Evite respingos de metal: Durante a fusão, evite respingos de metal fundido na parede externa do cadinho. O metal aderido à parede externa pode causar rachaduras superficiais devido a diferenças nos coeficientes de expansão térmica à medida que esfria.

· Compatibilidade química: Embora a grafite tenha boa estabilidade química, deve-se evitar o contato direto com agentes oxidantes fortes (como ácido nítrico concentrado, permanganato de potássio, etc.).

[Manutenção Pós-Uso]

①  Limpeza:

· Enquanto o cadinho ainda estiver quente, utilize uma escova macia de latão ou um raspador de madeira para remover a escória residual das paredes internas.

· Não utilize ferramentas mais duras que o grafite (como escovas de aço ou objetos pontiagudos) para raspar as paredes internas.

· A profundidade de quaisquer riscos feitos durante a limpeza não deve exceder 0,5 mm.

· Para limpeza profunda, passe um pano seco; a imersão em soluções ácidas ou alcalinas fortes não é recomendada.

② Armazenamento:

· Ambiente de armazenamento: Seco, bem ventilado, livre de poeira, com temperatura de 5–25°C e umidade relativa <60%.

· Armazene tamanhos diferentes separadamente para evitar deformações ou danos causados ​​por empilhamento ou compressão.

· Antes do armazenamento a longo prazo, recomenda-se secar os cadinhos em estufa a 120°C durante pelo menos 24 horas

· A área de armazenamento deve ser mantida longe de substâncias corrosivas, como ácidos e álcalis

③ Inspeção Regular:

· Verifique semanalmente a espessura da parede usando um medidor de espessura ultrassônico e registre qualquer desgaste

· Realizar inspeções visuais mensais, com foco nas juntas do anel duplo e no fundo em busca de rachaduras

· Manter um registro de uso registrando o número de usos, temperatura máxima e tipos de metais fundidos para cada cadinho

[Dicas para prolongar a vida útil]

· Manter ao máximo o uso contínuo; interrupções frequentes de longo prazo aceleram a fadiga térmica

· Use cadinhos dedicados para diferentes metais para evitar contaminação cruzada

· Se forem encontradas pequenas fissuras (<2 mm), tente repará-las com pó de grafite e um adesivo à base de carbono. Após a cura a 300°C durante 2 horas, aproximadamente 80% da resistência pode ser restaurada; no entanto, cadinhos reparados não são recomendados para fundição de metais preciosos de alto valor

· Considere adquirir um serviço de revestimento anti-oxidação; o revestimento pode prolongar a vida útil em 2–3 vezes

▍ Casos de uso e soluções correspondentes

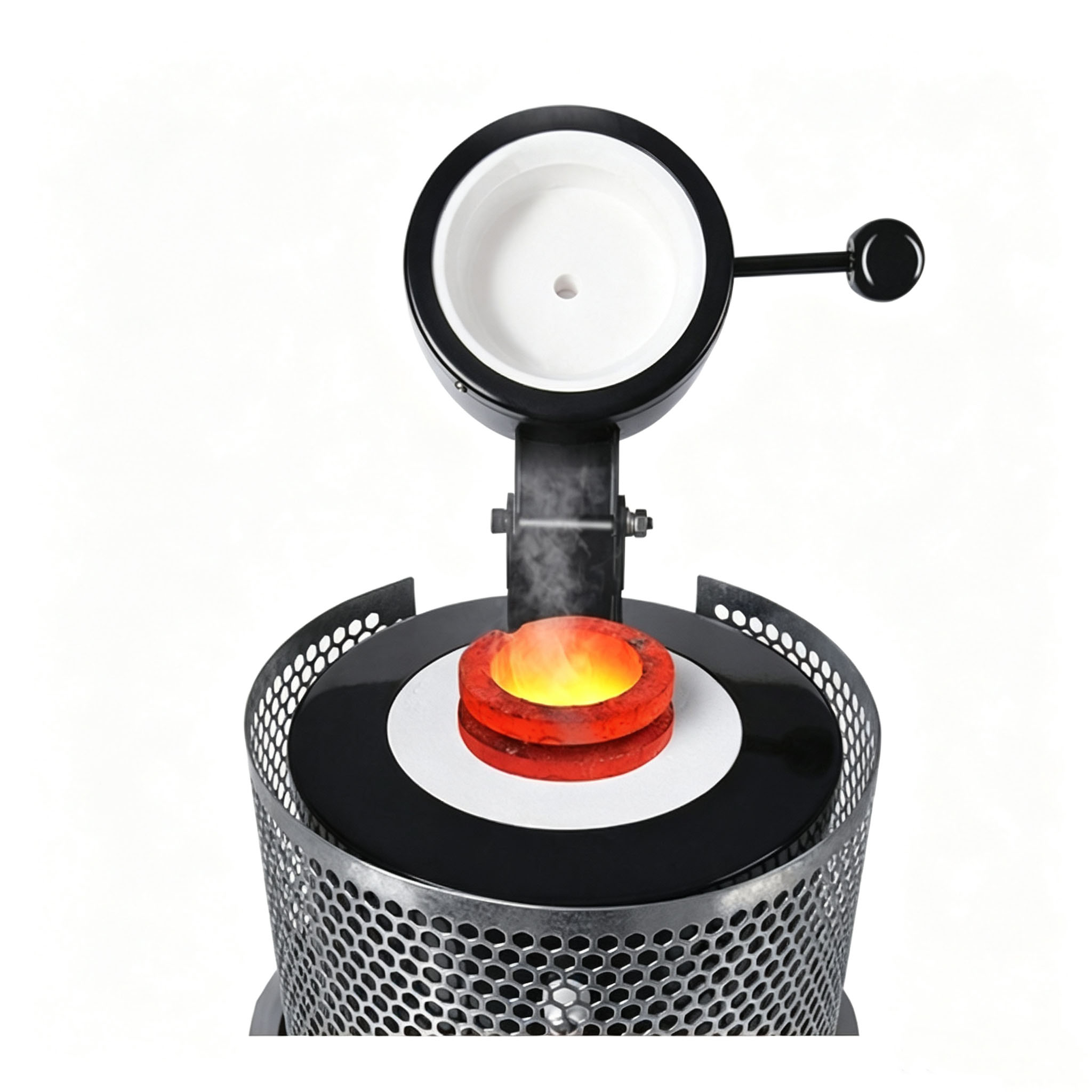

Forno de fusão de joias

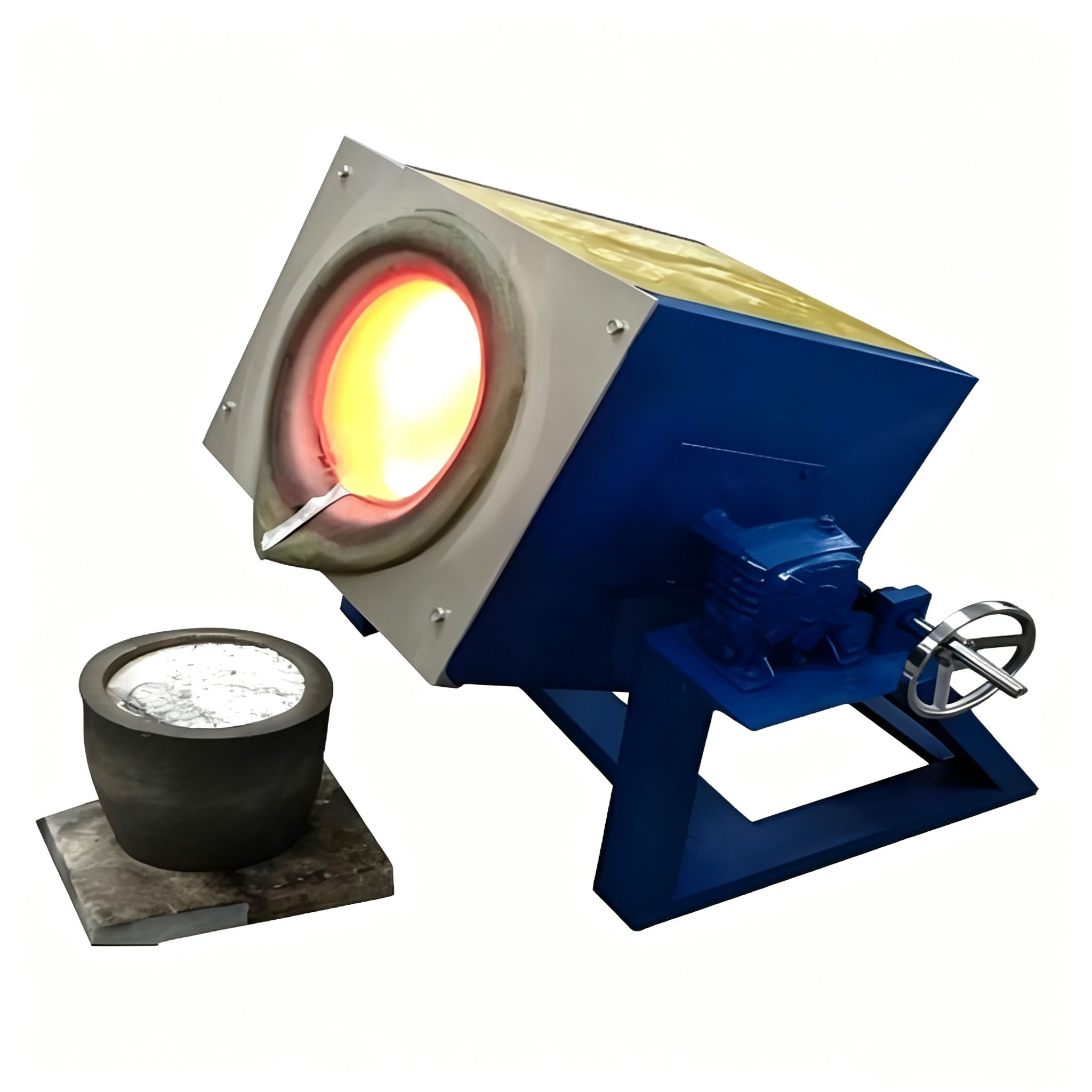

Forno de indução

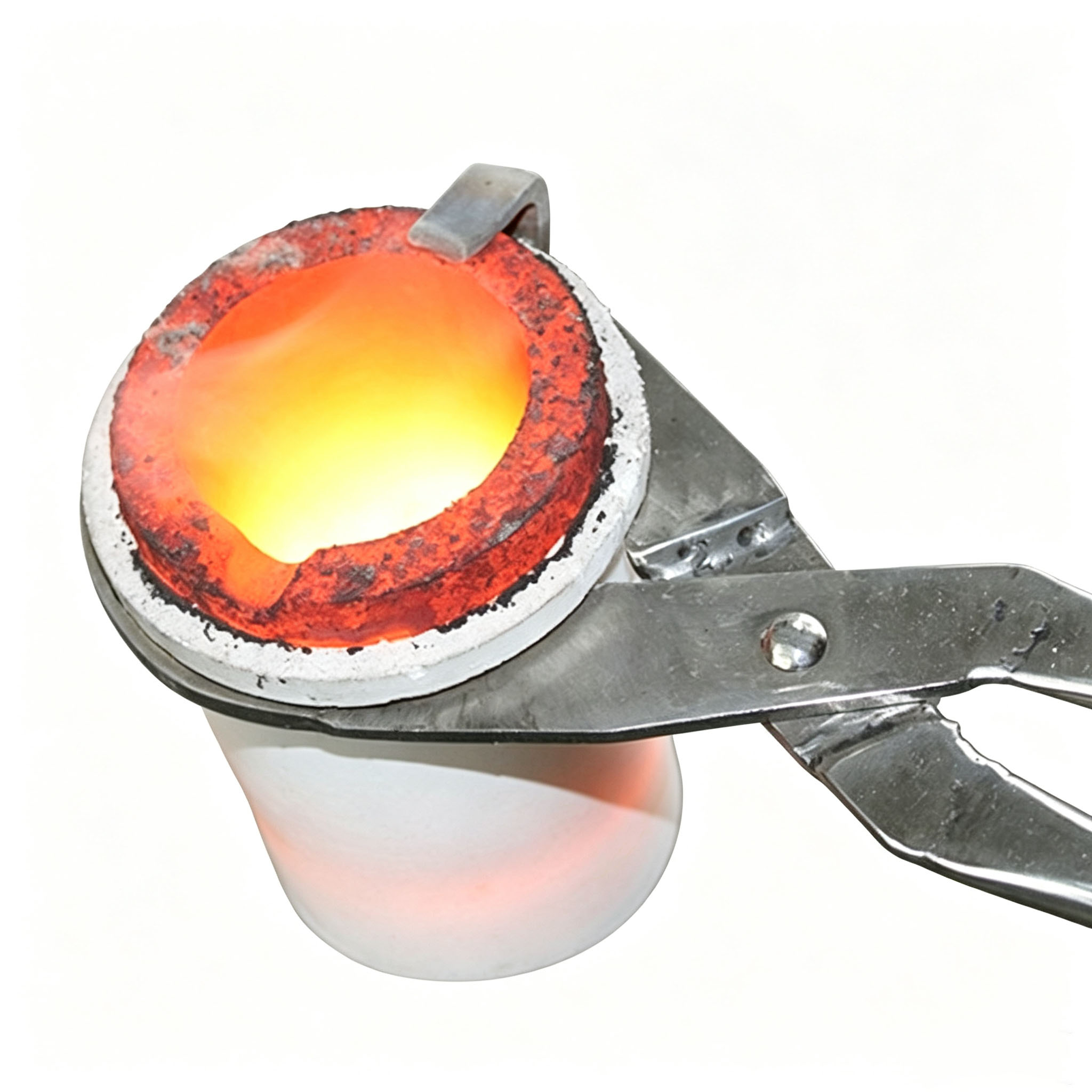

Derramamento de metal fundido

【 Cenário 1 】

Fabricação de joias (capacidade de 1 kg a 3 kg) Metais adequados: ouro (Au), prata (Ag), ouro quilate, platina (Pt)

Benefícios do aplicativo:

• A capacidade de 1 kg a 3 kg é compatível com pequenos fornos de fusão de ouro e o volume de fusão única atende às necessidades diárias de produção.

• A estrutura de anel duplo facilita o vazamento em moldes de joias, reduzindo a perda de respingos de metal.

• A grafite de alta pureza não contamina metais preciosos, garantindo brilho puro ao produto acabado.

• As paredes internas lisas permitem um bom fluxo do metal fundido, tornando-o adequado para fundição de precisão. Clientes típicos: Fábricas de processamento de joias, oficinas de joalheria, ourivesarias.

【 Cenário 2 】

Reciclagem e refino de metais preciosos (tamanhos de 3 kg a 12 kg) Materiais adequados: sucata de joias, lixo eletrônico, catalisadores, resíduos líquidos industriais

Benefícios do aplicativo:

· Tamanhos de grande capacidade suportam processamento em lote, melhorando a eficiência da recuperação.

· A inércia química garante que os metais recuperados não estejam sujeitos a contaminação secundária, com pureza atingindo 99,95% ou superior.

· A resistência a altas temperaturas suporta operações integradas de calcinação e fundição em alta temperatura.

· A estrutura de anel duplo proporciona alta estabilidade durante operações frequentes de vazamento, reduzindo as taxas de quebra. Clientes típicos: empresas de reciclagem de metais preciosos, fábricas de processamento de resíduos eletrônicos, refinarias.

【 Cenário 3 】

Análise laboratorial e ensaio de incêndio (tamanhos de 0,5 kg a 2 kg) Cenários aplicáveis: análise de teor de minério, testes de composição metálica, pesquisa e desenvolvimento de novos materiais

Benefícios do aplicativo:

· Tamanhos pequenos são compatíveis com fornos elétricos de laboratório, permitindo controle preciso de temperatura.

· A resistência ao choque térmico suporta aquecimento e resfriamento rápidos, encurtando o ciclo experimental.

· Baixo teor de cinzas e alta pureza garantem resultados analíticos precisos e confiáveis.

· Dimensões padronizadas facilitam a compatibilidade com equipamentos de laboratório. Clientes típicos: laboratórios geológicos, instituições de testes, equipes de pesquisa universitárias.

▍ Perguntas frequentes

• Q1: Qual é a diferença entre um cadinho de grafite de anel duplo e um cadinho de grafite de anel único?

  A1: Um cadinho de anel duplo adiciona um anel de retenção superior e um anel de suporte inferior ao design de anel único.

  Existem três diferenças principais:

  ① Estabilidade: A estrutura de anel duplo possui centro de gravidade mais baixo, diminuindo a probabilidade de tombar quando inclinada, o que é particularmente adequado para operações de inclinação frequentes;

  ② Gerenciamento de tensão térmica: O design de anel duplo dispersa as tensões de expansão térmica, oferecendo melhor resistência ao choque térmico e uma vida útil normalmente 30–50% maior do que a dos cadinhos de anel único;

  ③ Facilidade de operação: O anel superior fornece uma superfície de fixação padronizada, permitindo uma operação segura sem a necessidade de acessórios especializados. Para uso ocasional ou aplicações de fusão única em posição fixa, os cadinhos de anel único oferecem melhor relação custo-benefício; para aplicações que exigem vazamento frequente e operação contínua, os cadinhos de anel duplo são a melhor escolha.

• Q2: Qual é a pureza dos seus cadinhos de grafite? Eles contaminarão o metal derretido?

  A2: Nossos produtos de qualidade padrão têm uma pureza de carbono de ≥99,9% e teor de cinzas de ≤0,1%; nossos produtos de qualidade premium têm pureza de carbono ≥99,99% e teor de cinzas ≤0,05%. A grafite é quimicamente estável em temperaturas de fundição; não reage com metais preciosos como ouro, prata ou platina e, portanto, não introduz impurezas metálicas que possam causar contaminação. Para aplicações de ultra-alta pureza de grau semicondutor, também podemos fornecer produtos personalizados que passaram por purificação adicional.

• Q3: Quantas vezes um cadinho de grafite pode ser usado? Qual é a sua vida útil típica?

  A3: A vida útil depende de vários fatores: temperatura operacional, frequência de mudanças de temperatura, tipo de metal sendo fundido e adesão aos procedimentos operacionais.

  Em condições normais de operação (temperatura < 2.000°C, com pré-aquecimento e resfriamento adequados):

  • Grau Padrão: Aproximadamente 10–15 ciclos de fusão • Grau Premium: Aproximadamente 15–25 ciclos de fusão

  • Com revestimento anti-oxidação: Pode ser estendido para 30–50 ciclos. Devido às temperaturas relativamente mais baixas e às operações mais precisas, a vida útil da fusão de metais preciosos é normalmente mais longa do que a da fusão de metais não ferrosos.

• Q4: Como seleciono as especificações apropriadas do cadinho para meu forno de fusão de ouro?

  A4: Três fatores principais devem ser considerados ao selecionar as especificações:

  ① Dimensões da câmara do forno: O diâmetro externo do cadinho deve ser 20–30 mm menor que o diâmetro interno da câmara do forno para garantir radiação de calor uniforme ao redor do cadinho;

  ② Capacidade de fusão única: Selecione a capacidade com base nas necessidades diárias de produção; recomenda-se calcular 60–80% da densidade do metal;

  ③ Método de aquecimento: Os fornos de indução exigem mais uniformidade do material do cadinho; recomendamos o uso de cadinhos de qualidade premium. Cadinhos de nível padrão são suficientes para fornos a gás ou de resistência. Se você não tiver certeza, forneça o modelo do seu forno e os requisitos de fusão, e nossa equipe técnica recomendará as especificações mais adequadas para você.

• Q5: Você pode personalizar tamanhos ou formas especiais?

  A5: Absolutamente. Apoiamos a personalização com base em desenhos ou amostras do cliente, incluindo:

  • Capacidades e dimensões fora do padrão

  • Formatos especiais (cônico, em forma de barco, retangular, com bico, etc.)

  • Requisitos especiais de materiais (maior pureza, adições de SiC, etc.)

  • Tratamentos de superfície (revestimentos antioxidantes, polimentos, etc.) A quantidade mínima de encomenda para produtos personalizados é normalmente de 100 peças, sujeita a negociação com base na complexidade. O ciclo de prototipagem é de aproximadamente 7 a 10 dias.

• Q6: Que tipo de empresa você é? Você é um fabricante ou uma empresa comercial?

  A6: Jiangxi Ningheda New Material Co., Ltd. é uma fábrica localizada na província de Jiangxi, com capacidades de produção de processo completo que vão desde processamento de matéria-prima, moldagem e grafitização até usinagem de precisão. Não somos uma empresa comercial; todos os produtos são fabricados internamente, garantindo qualidade controlável e preços competitivos. Nossa fábrica é certificada pelo Sistema de Gestão de Qualidade ISO 9001:2015 e convidamos os clientes a visitar nossas instalações.
