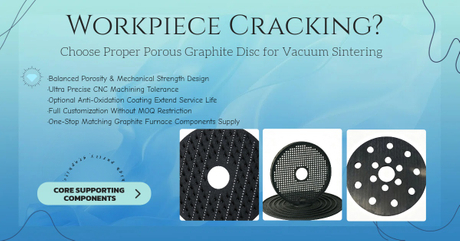

Quebra da peça? Escolha o disco de grafite poroso adequado para sinterização a vácuo

Parágrafo de introdução

Para fabricantes de metal duro, empresas de metalurgia do pó e operadores de fornos de tratamento térmico a vácuo, o aquecimento desigual, a quebra da peça e o acúmulo de voláteis durante a sinterização em alta temperatura são os problemas de produção mais desafiadores. As placas de grafite sólidas comuns não podem resolver o problema da circulação de gás dentro da câmara selada do forno, o que leva diretamente a um declínio na taxa de rendimento dos produtos acabados e ao desgaste frequente e à substituição das bandejas de grafite. Com base em 18 anos de experiência em processamento avançado de grafite, nossa fábrica desenvolveu especificamente discos de grafite porosos personalizados (também conhecidos como placas de grafite sinterizadas perfuradas). Eles são fabricados usando tarugos de grafite isostática de grão fino de 25μm das séries MSS80 e MSS85 e podem ser projetados com diversos padrões de furos, incluindo furos redondos, furos quadrados, microfuros, entalhes e ranhuras. Este artigo fornece uma análise abrangente de classes de materiais, vantagens estruturais, padrões de compatibilidade de aplicações, especificações de personalização e pontos-chave para evitar armadilhas durante a aquisição, ajudando os compradores globais a selecionar discos de grafite que sejam compatíveis com seus modelos específicos de forno.

O que é um disco de grafite poroso? Princípios Básicos de Projeto Estrutural

Os discos de grafite porosos são componentes circulares de suporte de carga de alta temperatura usinados com precisão por meio de perfuração CNC de cinco eixos a partir de tarugos de grafite isostática de alta densidade. Ao contrário das placas de grafite sólidas, estes discos apresentam orifícios de passagem distribuídos uniformemente em toda a sua superfície, criando canais de fluxo de gás desobstruídos dentro do forno de sinterização. Durante os processos de sinterização de carboneto cimentado de tungstênio-cobalto, diamante de nitreto cúbico de boro (CBN) e pós metálicos, o aglutinante de cobalto e os aditivos orgânicos dentro do corpo verde precipitarão e volatilizarão em altas temperaturas; Os furos passantes nos discos de grafite liberam rapidamente essas impurezas voláteis, evitando defeitos como segregação, corrosão e deformação nas peças sinterizadas. Ao mesmo tempo, a estrutura porosa garante uma condução de calor equilibrada, garantindo um aquecimento uniforme em todas as peças do disco e reduzindo significativamente a taxa de sucata. A biblioteca de projetos de nossa fábrica contém dezenas de soluções comprovadas de configuração de furos: furos circulares grandes para peças brutas de metal duro de alto volume, microfuros finos para produção de liga de alta pureza, padrões de grade quadrada para atender aos requisitos de suporte de carga do empilhamento multicamadas, discos entalhados para posicionamento do forno e discos escareados para a montagem de conjuntos completos de componentes de grafite.

Por que a qualidade do material determina a vida útil máxima de um disco?

O grau do material de base usado nos discos de grafite porosos determina diretamente sua resistência ao choque térmico, resistência mecânica e integridade da parede dos poros em altas temperaturas. A Ningheda utiliza três tipos de tarugos de grafite isostática, com cada tipo correspondendo a diferentes requisitos de resistência operacional:

MSS80 é adequado para sinterização convencional de metal duro (1400–1500°C) e oferece o melhor desempenho de custo; O MSS85 atinge um equilíbrio entre custo e desempenho, com um aumento de 17% na resistência à compressão, tornando-o adequado para peças com maiores densidades de empacotamento; MSS90 tem densidade de 1,90 g/cm³ e porosidade de apenas 11%; ele mantém a integridade estrutural mesmo durante a metalurgia do pó de tungstênio a 2.000°C, tornando-o uma alternativa econômica às placas de molibdênio.

Observação principal: O conteúdo de cinzas pode ser purificado ainda mais até 30 ppm, tornando-o adequado para aplicações que exigem pureza extremamente alta, como brasagem a vácuo.

Uma proporção de área aberta mais alta nem sempre é melhor – como combiná-la com precisão com as condições operacionais

Muitos compradores acreditam erroneamente que quanto maior a porosidade, melhor será a permeabilidade ao gás. Na verdade, a porosidade deve ser projetada em conjunto com três fatores: temperatura de sinterização, peso da peça e vazão da atmosfera protetora:

Matriz de seleção de taxa de abertura

Discos de grafite porosos personalizados de nossa fábrica: 5 principais vantagens diferenciadoras

1. Projeto de Porosidade Equilibrada e Resistência Mecânica: Muitas pequenas plantas de processamento de grafite têm se concentrado exclusivamente em obter alta porosidade para melhorar a permeabilidade ao ar, resultando em paredes de poros muito finas e propensas a fraturar sob carga. Nossa equipe técnica otimiza o espaçamento e o diâmetro dos furos com base na capacidade de carga dos fornos de nossos clientes, equilibrando a permeabilidade ao ar com a rigidez do disco. O modelo de alta densidade MSS85 tem uma porosidade mínima de 11% e suporta empilhamento multicamadas de peças brutas pesadas de metal duro sem empenamento ou rachaduras, mesmo após ciclos repetidos de aquecimento e resfriamento de longo prazo.




2. Tolerância de usinagem CNC ultraprecisa: O equipamento de perfuração CNC importado de cinco eixos mantém desvios de posição do furo dentro de ±0,03 milímetros, com planicidade geral do disco de ≤0,05 milímetros; todas as superfícies internas do furo são polidas e rebarbadas para evitar que o pó de grafite contamine as peças sinterizadas. Recursos especiais como furos de montagem central, entalhes de posicionamento, escareadores e furos de montagem laterais são usinados como uma única unidade integrada, eliminando a necessidade de montagem secundária.




3. O revestimento anti-oxidação opcional prolonga a vida útil: Um tratamento de revestimento anti-oxidação opcional está disponível; após o revestimento, os discos podem resistir à oxidação a 1.600°C em atmosfera inerte, prolongando sua vida útil em 30% a 50% e reduzindo os custos do cliente associados a substituições frequentes. A espessura do revestimento é controlada em 0,04 milímetros, garantindo que não obstrua os orifícios de passagem ou prejudique a eficiência do fluxo de gás.




4. Personalização total sem restrição de MOQ: Os diâmetros externos personalizados variam de 100 mm a 1.200 mm, com espessuras de placa variando de 10 mm a 80 mm. Não há quantidade mínima de pedido; aceitamos protótipos de peça única, produção experimental de pequenos lotes e pedidos de alto volume de longo prazo. Os clientes podem enviar amostras de discos de grafite usados ​​ou fornecer desenhos CAD; nossos engenheiros concluirão uma réplica 1:1 e otimizarão quaisquer defeitos estruturais em 24 horas.




5. Fornecimento completo de componentes de forno de grafite: Além de discos de grafite porosos, a linha de produção também oferece um conjunto completo de componentes internos do forno, incluindo suportes de grafite, mangas de grafite, parafusos de grafite, placas de aquecimento de grafite e barcos de grafite. Os compradores podem adquirir todos os componentes de grafite para fornos de alta temperatura em um só lugar, eliminando a necessidade de coordenação com vários fornecedores. Para encomendas internacionais, fornecemos um conjunto completo de documentos de desembaraço aduaneiro.

Perguntas frequentes

Q1: Como escolher entre o disco de grafite poroso MSS80 e MSS85?

Para produção de pequenos lotes de metalurgia do pó, fornos de teste de laboratório e projetos com restrições orçamentárias rigorosas, o MSS80 oferece melhor relação custo-benefício; para fábricas de metal duro em grande escala, tarugos empilhados em múltiplas camadas para serviços pesados ​​e operações de sinterização contínua de longo prazo, o MSS85 de alta densidade (1,90 g/cm³) é a escolha preferida, pois proporciona uma vida útil mais longa e reduz o tempo de inatividade e os custos de substituição.

Q2: Você pode purificar o conteúdo de cinzas de disco de grafite até 30 ppm? Quantos dias extras para produção?

Sim, nossa fábrica está equipada com um forno de purificação dedicado de alta temperatura para remover impurezas metálicas de lingotes de grafite, reduzindo o teor de cinzas para até 30 ppm. O processo de purificação acrescenta de 4 a 7 dias úteis ao ciclo de produção e é adequado para cenários de produção com requisitos rígidos de controle de impurezas, como síntese de diamantes e sinterização de ligas de alta pureza.

Q3: O revestimento antioxidante bloqueará os orifícios passantes do disco de grafite?

Após a aplicação do revestimento antioxidante, os trabalhadores lixam e limpam manualmente qualquer revestimento residual das paredes internas de todos os furos, garantindo que o diâmetro final do furo seja estritamente controlado dentro da faixa de tolerância do cliente, o que não afeta em nada a eficiência do fluxo de gás dentro do forno.

Conclusão: Por que escolher Ningheda?

• Autossuficiência de materiais: A controladora opera sua própria linha de produção de tarugos de grafite isostática, garantindo qualidade consistente da matéria-prima e preços de fábrica competitivos.

• Sistema de controle de qualidade: Novos testes de matéria-prima, inspeção dimensional CNC completa, testes de planicidade e testes de simulação de envelhecimento em alta temperatura são realizados para garantir que nenhum produto defeituoso saia do armazém.

• Personalização ágil: Fornecemos otimização gratuita de projetos de layout de furos de disco com base nos desenhos de fornos dos clientes para melhorar a taxa de rendimento de sinterização nas linhas de produção.

• Serviço Global: Os produtos são fornecidos durante todo o ano para a Europa, Estados Unidos, Coreia do Sul e Sudeste Asiático, acompanhados de um conjunto completo de documentos de desembaraço aduaneiro, incluindo relatórios de testes de materiais, faturas comerciais e listas de embalagem.

Tome uma atitude agora: clique no botão 'Obter uma amostra grátis' à direita ou envie um e-mail para sales@nhdcarbon.com. Nossos engenheiros responderão às suas dúvidas técnicas dentro de 24 horas.

Além de discos de grafite porosos, nossa linha de produção fabrica simultaneamente uma gama completa de componentes internos de fornos, incluindo suportes de grafite, mangas de grafite, parafusos de grafite, placas de aquecimento de grafite e barcos de grafite. Os compradores podem adquirir todos os componentes de grafite do forno de alta temperatura em um só lugar, eliminando os custos associados à coordenação de vários fornecedores. Fornecemos documentação completa de desembaraço aduaneiro para pedidos internacionais.
