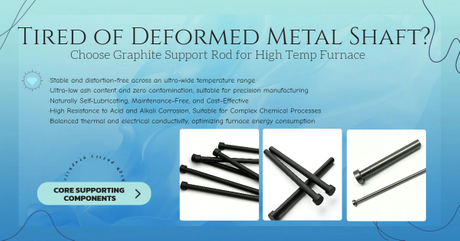

Cansado de eixo de metal deformado? Escolha a haste de suporte de grafite para forno de alta temperatura

O que é uma haste de suporte de grafite?

As hastes de suporte de grafite são componentes de suporte de carga de eixo longo usinados com precisão via CNC a partir de uma única peça de grafite de alta pureza produzida por prensagem isostática. Ao contrário dos fixadores de grafite, que são usados ​​exclusivamente para fixar peças pequenas, essas hastes desempenham um papel central no levantamento, rotação e suporte à transmissão de carga de cadinhos de quartzo, moldes de sinterização e acessórios de ferramentas em fornos de alta temperatura. Os eixos de suporte tradicionais de aço inoxidável e liga metálica de alta temperatura são altamente propensos à expansão e flexão térmica, oxidação e descamação, e fratura por fluência sob condições de ciclagem de alta temperatura acima de 1.000°C. As impurezas metálicas também podem contaminar a matéria-prima de silício e as peças de liga de precisão, forçando as empresas a interromper frequentemente as operações para substituir peças, aumentando assim as perdas de produção e os custos de O&M. Em contraste, as hastes de suporte de grafite, aproveitando as propriedades físicas e químicas estáveis ​​da grafite, mantêm sua resistência estrutural sem degradação, mesmo em ambientes de temperatura ultra-alta de 2.200°C sob condições de vácuo ou gás inerte. Eles servem como componentes principais em campos térmicos de alta temperatura nas indústrias fotovoltaica, de semicondutores, de tratamento térmico a vácuo, química e metalúrgica.

Por que as hastes de suporte de grafite são a escolha preferida para suportes de fornos de alta temperatura?

Em campos de fabricação de ponta, como extração de silício de cristal único, tratamento térmico a vácuo e sinterização por metalurgia do pó, a estabilidade do sistema de campo térmico determina diretamente a qualidade do produto. Como o “esqueleto” do campo térmico, as hastes de suporte devem manter sua resistência mecânica e precisão dimensional por longos períodos em ambientes não oxidantes em temperaturas acima de 2.000°C.

Embora os componentes tradicionais de suporte metálico (hastes de molibdênio e tungstênio) ofereçam alta resistência, eles apresentam três falhas críticas:

1. Oxidação e fragilização em alta temperatura: As ligas de molibdênio oxidam rapidamente em ambientes contendo oxigênio acima de 600°C, formando óxidos voláteis na superfície que levam ao afinamento contínuo da seção transversal e a uma queda abrupta na resistência. Mesmo pequenas quantidades de oxigênio residual (<10 ppm) em um forno a vácuo podem reduzir significativamente a vida útil das barras de molibdênio.

2. Incompatibilidade de expansão térmica: O coeficiente de expansão térmica do molibdênio (5,2×10⁻⁶/°C) é aproximadamente o dobro do grafite. Durante o aquecimento da temperatura ambiente até 1450°C, a expansão linear de uma barra de molibdênio é duas vezes maior que a de uma barra de grafite, levando a uma grave incompatibilidade de tensão térmica com componentes como cadinhos de quartzo e aquecedores de grafite, o que pode causar ruptura do cadinho ou deformação do aquecedor.

3. Risco de contaminação por metal: Em altas temperaturas, as hastes de molibdênio liberam vestígios de íons de molibdênio. Para o crescimento de silício monocristalino de grau semicondutor (que requer impurezas metálicas <0,1 ppb), este nível de contaminação é inaceitável. Certa vez, uma empresa fotovoltaica sofreu perdas diretas superiores a um milhão de yuans devido à resistividade anormal em um lote inteiro de material de silício causada pela contaminação de colunas de suporte de molibdênio.

Em contraste, as hastes de suporte de grafite de alta pureza, com suas três vantagens principais - estabilidade em temperaturas ultra-altas, expansão térmica extremamente baixa e contaminação zero por metais - tornaram-se a configuração padrão nas indústrias globais de semicondutores e de tratamento térmico de alta tecnologia.

Cinco principais vantagens de desempenho das hastes de suporte de grafite isostáticas

1. Estável e sem distorção em uma faixa de temperatura ultra ampla: o grafite prensado isostático apresenta densidade interna uniforme e um coeficiente de expansão térmica extremamente baixo. Ele pode operar continuamente a 2.200°C por longos períodos em ambientes protegidos por vácuo ou argônio. Ciclos repetidos de choque térmico não causarão rachaduras ou dobras, reduzindo significativamente o tempo de inatividade do equipamento para manutenção e prolongando a vida útil do campo térmico do forno em 3 a 5 vezes.

2. Teor de cinzas ultrabaixo e contaminação zero, adequado para fabricação de precisão: As hastes de suporte de grafite projetadas especificamente para as indústrias fotovoltaica e de semicondutores são feitas de matérias-primas com teor de cinzas ultrabaixo de 10 ppm. Eles não lixiviam impurezas de metais pesados, garantindo que os processos de extração de cristais e recozimento de wafer não contaminem o fundido de silício ou os substratos do chip. Isso reduz efetivamente a taxa de defeitos dos produtos acabados e atende totalmente aos padrões de produção em salas limpas.

3. Naturalmente autolubrificante, livre de manutenção e econômico: a estrutura cristalina em camadas de grafite fornece autolubrificação inerente. A haste de suporte gira e se move para cima e para baixo suavemente com a luva e a porca de grafite sem emperrar, eliminando a necessidade de lubrificante adicional. Isso evita a contaminação das peças de trabalho causada pela evaporação do óleo em alta temperatura e reduz os custos de mão de obra e manutenção a longo prazo.

4. Alta resistência à corrosão ácida e alcalina, adequada para processos químicos complexos: A grafite é altamente quimicamente inerte e pode suportar ácidos fortes, álcalis fortes, vapores corrosivos de alta temperatura e erosão de metal fundido. Ele não enferruja, sofre corrosão ou perfura durante o uso a longo prazo em processamento químico, fundição e fornos de sinterização de metais não ferrosos, estendendo o ciclo de revisão em várias vezes em comparação com eixos de metal.

5. Condutividade térmica e elétrica equilibrada, otimizando o consumo de energia do forno: A condutividade térmica e elétrica uniforme e estável do material ajuda a equilibrar a distribuição de temperatura dentro do forno, evitando superaquecimento localizado e desperdício de peças. Ao mesmo tempo, garante uma condução estável da corrente elétrica, reduzindo o consumo de energia durante o aquecimento do forno industrial e melhorando a eficiência de produção de toda a linha de produção.

Como escolher as hastes de suporte de grafite certas para o seu modelo de forno?

A seleção incorreta é a principal causa de falha prematura nas hastes de suporte de grafite. A Ningheda New Material recomenda seguir este processo de tomada de decisão em quatro etapas para seleção:

Etapa 1: Determine a temperatura e a atmosfera máximas de operação

Etapa 2: avaliar o método de carga e aplicação de carga

• Cargas estáticas (por exemplo, suportes de cadinho): Selecione com base na resistência à compressão, com fator de segurança ≥2.

• Cargas dinâmicas (por exemplo, acionamentos por haste): Selecione com base na resistência à flexão, com fator de segurança ≥3, e verifique a resistência à fadiga.

• Estresse térmico (ciclagem frequente de temperatura): Dê prioridade a materiais Classe A com baixo coeficiente de expansão térmica (CTE).

Etapa 3: Especifique os requisitos de pureza

• Indústria Geral: Teor de cinzas < 600 ppm; custo é a principal prioridade

• Fotovoltaico/LED: Teor de cinzas < 300 ppm; equilibrar custo e desempenho

• Semicondutor/Aeroespacial: Conteúdo de cinzas < 50 ppm; o desempenho é a principal prioridade, seguido pelo custo

Passo 4: Confirme as Dimensões e Requisitos de Usinagem

As capacidades de processamento do Ningheda New Material abrangem:

Por que escolher nossas hastes de suporte de grafite?

Jiangxi Ningheda New Material tem quase 10 anos de experiência em usinagem de precisão de materiais de carbono e grafite, especializando-se na produção de componentes de grafite para campos térmicos de fornos industriais de alta temperatura. Em comparação com nossos concorrentes, possuímos cinco vantagens competitivas principais:

1. Controle de qualidade de matéria-prima: Temos nossos próprios canais de aquisição de tarugos de grafite de alta pureza e testamos cada lote quanto à densidade e conteúdo de cinzas para eliminar materiais de base porosos, impuros ou abaixo do padrão;

2. Oficina de Usinagem de Precisão: Equipadas com centros de usinagem CNC multieixos, produzimos estruturas complexas escalonadas e esféricas em uma única peça, eliminando a necessidade de montagem secundária e garantindo capacidade de carga mais estável;

3. Inspeção de qualidade ponta a ponta: Cada produto acabado é inspecionado individualmente quanto à precisão dimensional, acabamento superficial e integridade interna livre de rachaduras, e é enviado com um relatório de teste de material;

4. Suporte técnico dedicado: Os engenheiros fornecem consultoria gratuita para recomendar material de grafite ideal e dimensões da haste de suporte com base na temperatura da câmara do forno, nível de vácuo e capacidade de carga do cliente;

5. Exportação e entrega global: Os produtos são exportados para instalações fotovoltaicas e de tratamento térmico na Europa, nas Américas e no Sudeste Asiático. Apoiamos o transporte marítimo, aéreo e ferroviário, fornecemos documentação completa de desembaraço aduaneiro e oferecemos envio gratuito de amostras para teste.

Perguntas frequentes

Q1: Qual é a diferença fundamental entre hastes de suporte de grafite e parafusos de fixação de grafite?

A1: Os dois não são intercambiáveis ​​em função. Os parafusos de grafite são utilizados exclusivamente para fixação roscada de peças pequenas; eles são curtos e não suportam cargas pesadas. As hastes de suporte de grafite, por outro lado, são componentes estruturais longos e de suporte de carga que desempenham um papel central no levantamento, rotação e transmissão de cadinhos e ferramentas. Eles devem suportar continuamente cargas mecânicas pesadas e são componentes estruturais essenciais do forno.

Q2: Qual é a temperatura máxima que as hastes de suporte de grafite podem suportar?

A2: Sob atmosferas protetoras inertes de vácuo, nitrogênio ou argônio, eles podem operar continuamente e de forma estável a 2.200°C por longos períodos; em ambientes desprotegidos e com oxidação do ar, a temperatura operacional recomendada é ≤600°C. Para condições oxidantes, os modelos com revestimentos antioxidantes podem ser personalizados para prolongar a vida útil.

Q3: O uso de hastes de suporte de grafite em um forno de cristal único contaminará o material do lingote de silício?

A3: Os modelos projetados especificamente para aplicações fotovoltaicas usam grafite com teor ultrabaixo de cinzas e alta pureza (10 ppm), com níveis extremamente baixos de impurezas de metais pesados. Nenhuma impureza penetra no silício fundido em altas temperaturas, portanto não causará resistividade anormal nos lingotes ou defeitos de manchas pretas.

Q4: Se não houver tamanhos padrão, você pode fabricá-los sob medida com base nos desenhos CAD do equipamento?

A4: Apoiamos a fabricação personalizada de desenho completo para projetos não padronizados, incluindo eixos escalonados, projetos de cabeça esférica e hastes de suporte de grafite de formato irregular de várias etapas. Também fornecemos conjuntos completos de acessórios, como mangas de grafite e bases de suporte correspondentes.

Q5: Para quais países você exportou seus produtos?

A5: Os produtos da Ningheda New Material foram exportados para mais de 20 países, incluindo Alemanha, Estados Unidos, Tailândia, Coreia do Sul, Canadá, Rússia e Brasil. Temos ampla experiência em desembaraço aduaneiro e logística de exportação.

Se você estiver procurando componentes de transmissão duráveis, de baixa contaminação e de longa vida útil para fornos de extração de cristal único, fornos de tratamento térmico a vácuo ou equipamentos de sinterização metalúrgica - e se os eixos de suporte de metal tradicionais frequentemente se deformam e se transformam em sucata, aumentando os custos de produção - forneça as seguintes informações e forneceremos um orçamento detalhado e uma solução técnica dentro de 24 horas:

• Temperatura operacional e atmosfera (vácuo/Ar/N₂/ar?)

• Dimensões da haste de suporte (diâmetro × comprimento) ou desenhos técnicos

• Requisitos de carga (carga estática? Há alguma carga de impacto?)

• Requisitos de pureza (geral <500 ppm / alta pureza <50 ppm / ultra-alta pureza <10 ppm?)

• Quantidade de compra e destino de entrega
